在中望CAD2010的最新版本中，對三維作圖新增加了兩個非常有用的功能：掃掠和放樣。這樣在制作三維模型的時候，對于復雜的實體用戶可以有更好的方法來完成。本篇將主要使用中望CAD的掃掠功能來制作一段鋼絲繩。

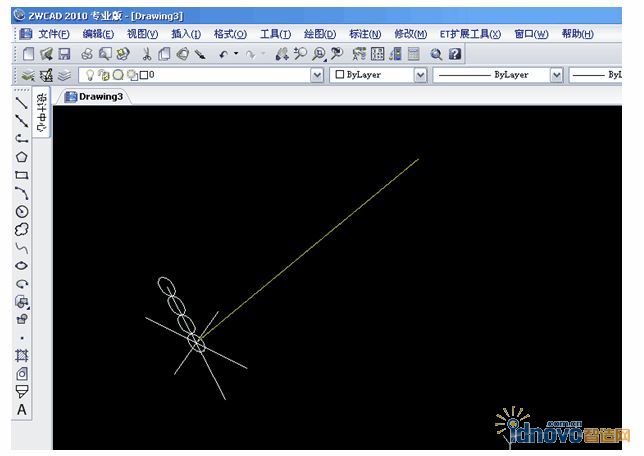

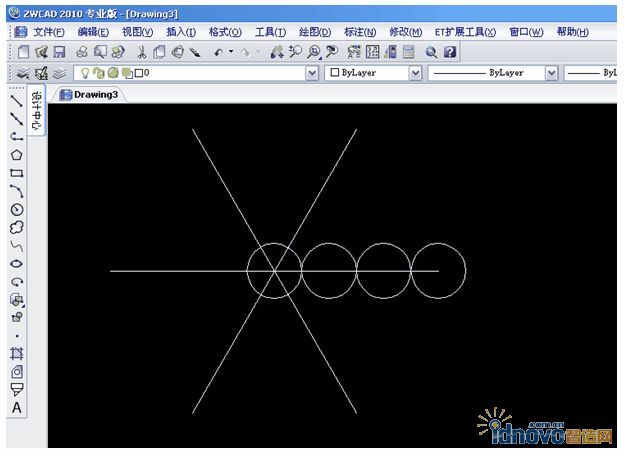

　　首先新建一張圖紙，在俯視圖上繪制三個相交為60度的直線，三條直線長短一致，交點為直線的中點。在其中一條直線的一邊繪制四個大小相等的圓，如下圖，圓與圓都為相切，注意控制好尺寸。

　　換為另一視圖方向，繪制一條直線垂直于俯視平面，垂足在俯視圖上三條直線的中點。

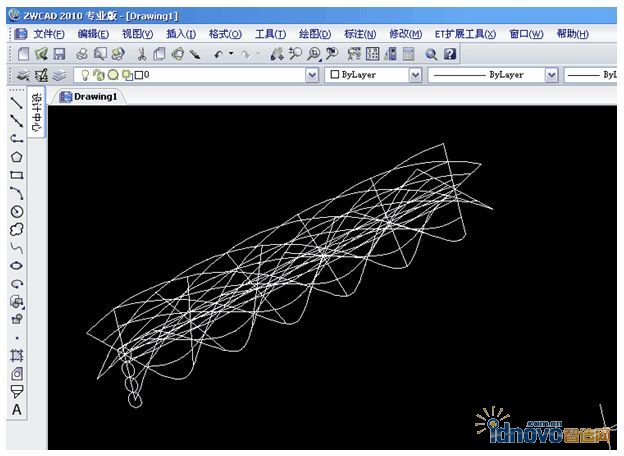

　　這里將開始使用中望CAD的掃掠功能。選擇俯視圖平面上的三條直線為掃掠對象，路徑選擇那條垂直的直線。注意由于鋼絲繩是相互扭曲繞在一起的，所以一定要定一個扭曲度，在掃掠命令里有“扭曲”這個選項，要輸入一個合理的值。這樣掃掠出來的實體如下圖，有點像麻花。

　　把拉伸的實體用分解命令打散，保留外面的曲線就可以了。為了好操作，把這些曲線放到另一個圖層中，方便隨時不顯示或凍結。

　　回到俯視圖，在最外面的圓上也做三條相交為60度的直線，線段長度等于圓直徑的兩倍。

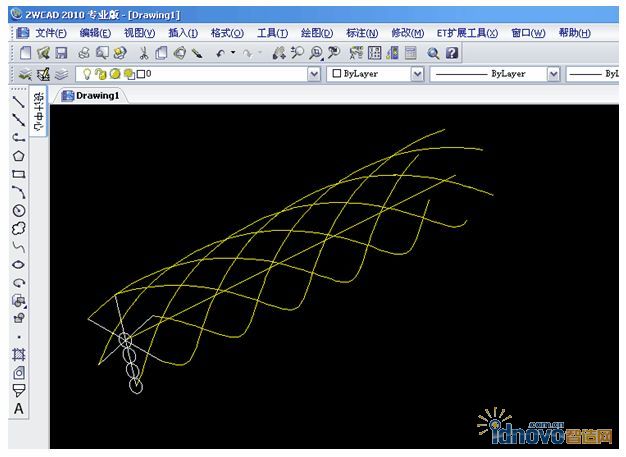

　　再次用掃掠命令，將剛剛繪制的三條直線沿那些打散出來的曲線掃掠。同樣掃掠后分解這些實體，只留掃掠出來的那些曲線。這些曲線就是鋼絲的位置。

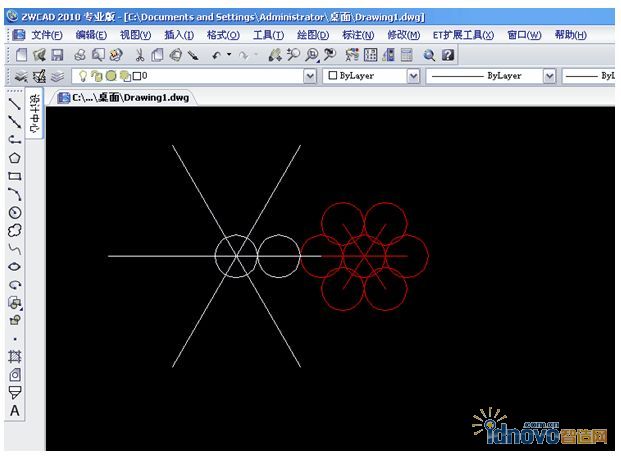

　　回到俯視圖，由于掃掠的原因，原來的三條直線都向路徑曲線的方向有些傾斜，不用在意這些傾斜，復制圓到三條直線的端點上，再加上中間的一個圓，就構成了一根7芯的繩。

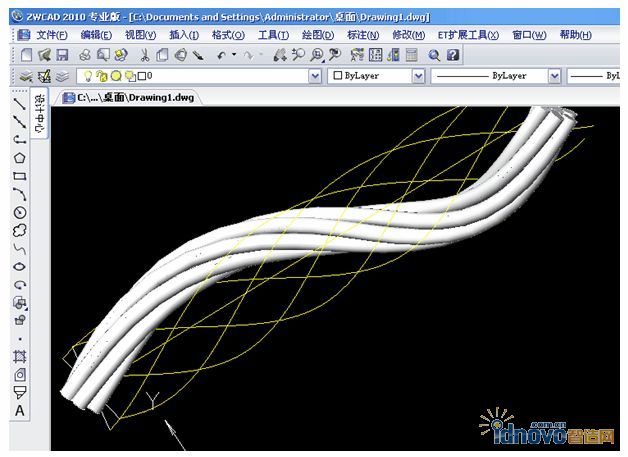

　　把這7個圓用掃掠，路勁分別用圓心各自所在的曲線。掃掠完成后就形成了一條7芯的繩實體模型。

　　以最先開始的那三條直線的中心為圓心，在圓周方向陣列6個7芯繩，這樣一條7*7芯鋼絲繩的靠外面部分就做好了。

　　接下來做繩的中心部分，把前面做的繩子凍結，這樣計算機的運算會快很多，做中間的7芯繩，按照上面的方法用掃掠做出一根7芯繩穿過中心即可。這個步驟方法上面已經講過，在這里就不重復了。

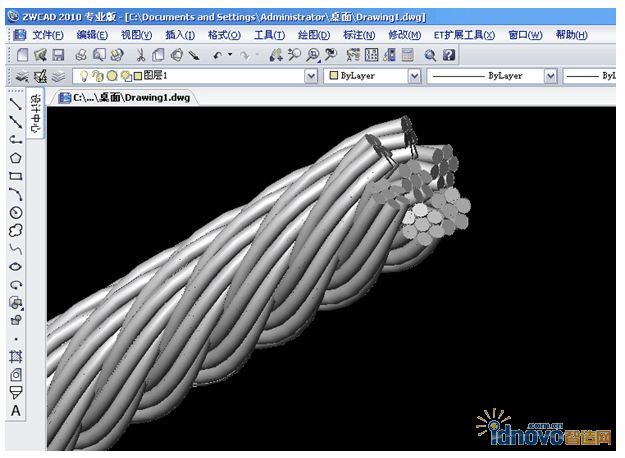

　　最后統一一下繩子的顏色，一條7*7的鋼絲繩就完成了。

　　鋼絲繩的制作是關于中望CAD掃掠功能運用的典型實例，在這里多次用到了掃掠功能。注意繩子掃掠時的扭曲度保持一致，這樣得到的效果會比較好。制作這個鋼絲繩的過程中，可能會感覺電腦反應比較慢，這是正常的，因?yàn)檫@種圖形的曲面比較復雜，用戶在不需要顯示很多曲面的時候盡量把不用的圖形凍結。

　　中望CAD的掃掠功能還能做很多其它有用的實體模型，如彈簧、螺紋等。只要你熟練地掌握了這一功能，就一定能得心應手地完成這些圖形。
