在CAD中圖塊是沒有顏色屬性的，我們看到的顏色都是層的顏色或者對象本身的顏色，因此如果要改塊的顏色實際上是要改塊內部元素所在圖層的顏色或者其本身的顏色。

描述一下一般情況下修改圖塊顏色我們是怎么做的。在AutoCAD2000以上版本，需要雙擊圖塊，進行圖塊編輯，然后按普通CAD命令，比如刷子或改屬性等修改，再點塊編輯工具欄（自動彈出的）上的保存塊修改，另外塊本身所在圖層的屬性也有些會影響到顏色，這跟設置的塊整體顯示選項有關。如果圖塊中含有多個嵌套塊的話則需要一個一個的進行圖塊編輯修改。在AutoCAD R14以下版本中，塊一般炸開修改再打包成塊。

顯然在AutoCAD中對圖塊顏色修改的步驟較多，特別是對有較多嵌套塊的圖塊顏色的修改。而在中望CAD中，除了使用上面的傳統的步驟外，還可以一個命令輕松地對任何復雜塊的顏色進行修改。具體修改步驟如下：

在菜單欄中執行 “ET擴展工具--圖塊工具(B)—改塊顏色（B）”命令。這里不得不提一下，中望的ET擴展工具是結合廣大CAD設計師的寶貴意見開發的提高CAD繪圖效率的有效工具，改圖塊顏色只是其中的八十多個命令中的一個。言歸正傳，執行改塊顏色命令后，命令行就會選擇對象(BLOCK)如下圖：

這個時候選擇要修改的圖塊，特別注意的是這里可以多選。選擇完以后，按右鍵或者空格確定，這時命令行會提示輸入新的顏色號(0-256)。如圖：

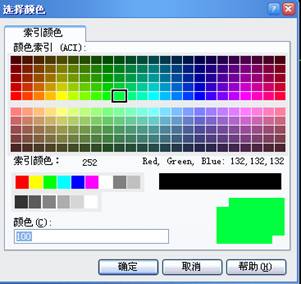

如果要改為命令行中提示的常用的顏色則直接在命令行中輸入顏色號，就可以直接修改了。如果還需要選擇其他顏色的話則可以輸入”S” ，回車后會出現選擇顏色對話框通過顏色索引來選擇顏色。

在中望CAD中修改圖塊顏色就這么簡單！仔細研究一下ET擴展工具，還有很多能令你眼前一亮的功能哦。
