舉世矚目的亞運盛會馬上就要開幕啦!想用自己的方式參與亞運嗎?今天就和大家一起，嘗試

　　用中望3D來繪制一個足球。中望3D是國內領先的CAD軟件廠商中望公司推出的高端三維CAD軟件，不

　　僅功能非常強大，還獨有“邊學邊用”功能，即使從未接觸過三維CAD軟件，也可以通過該功能來完

　　成對于軟件的學習。現在就讓我們一起，來見證一個足球的誕生。

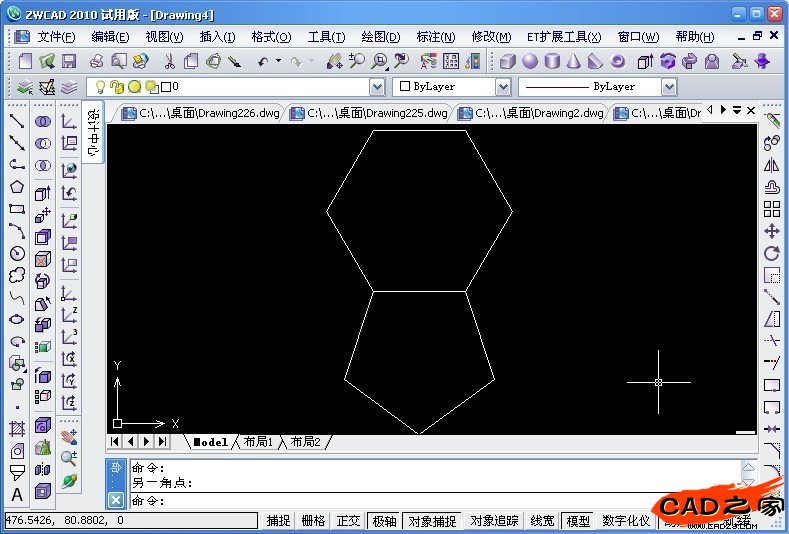

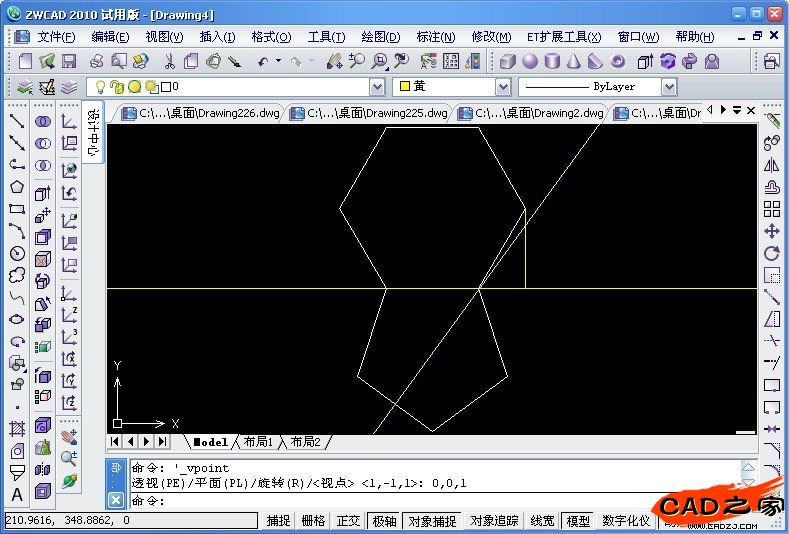

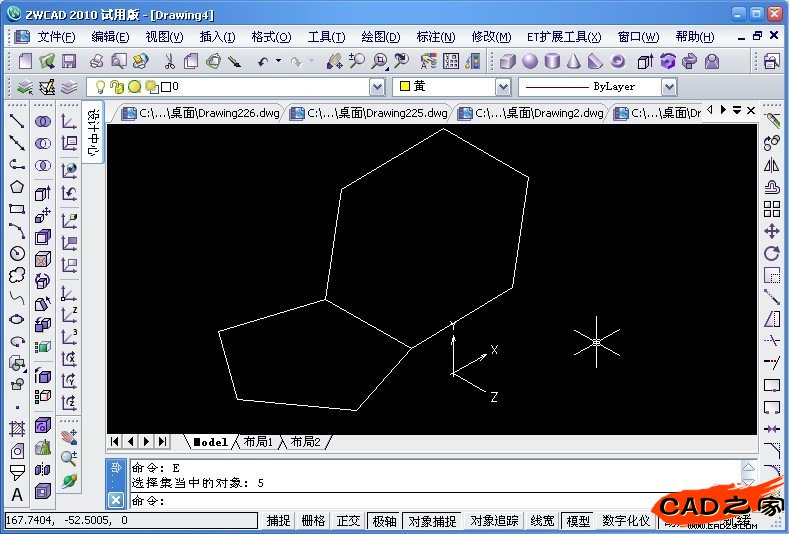

　　1、繪制一個邊長為50的六邊形和五邊形，位置如下圖

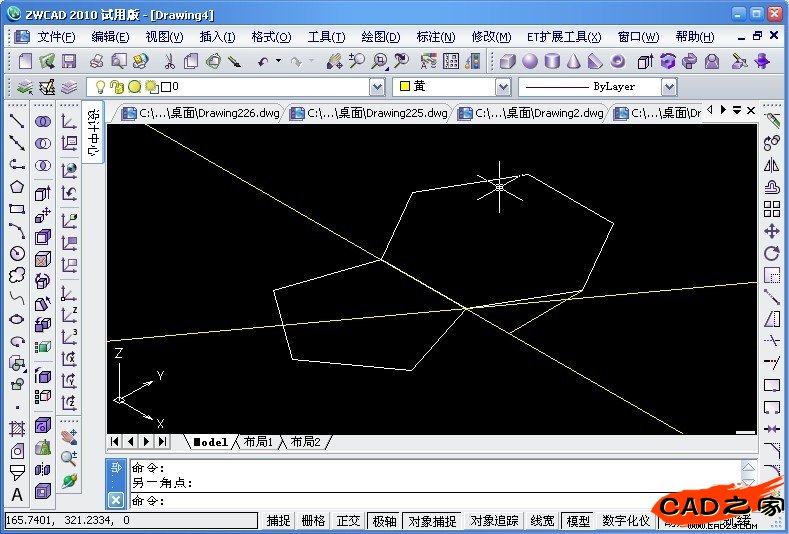

　　2、繪制兩根構造線和一根垂直線，位置如下

　　3、轉換視圖，視圖-東南等軸測視圖

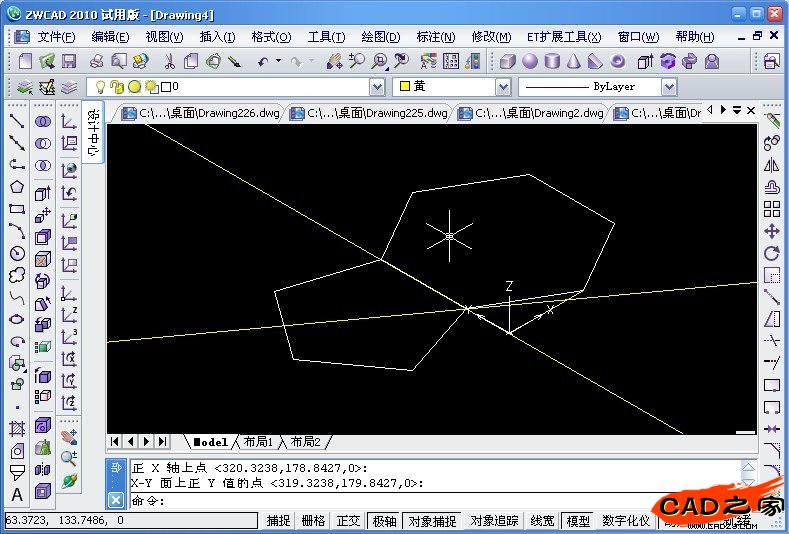

　　4、三點UCS，定義原點為直線的垂點

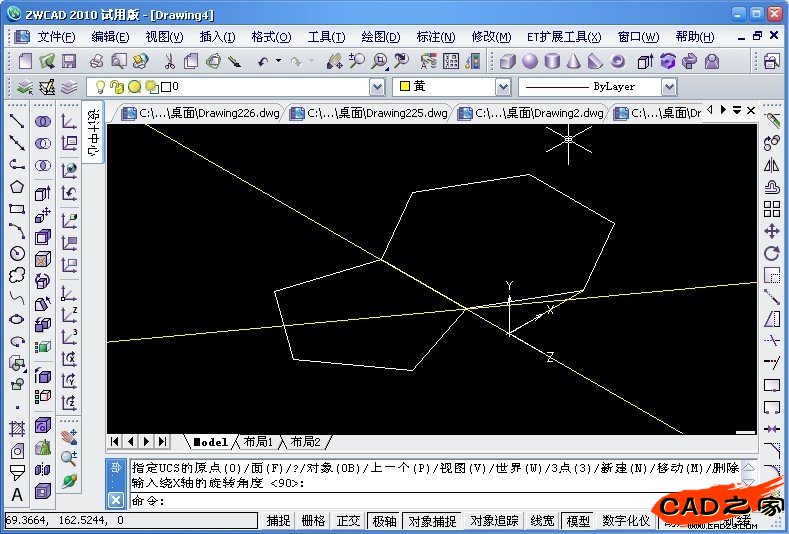

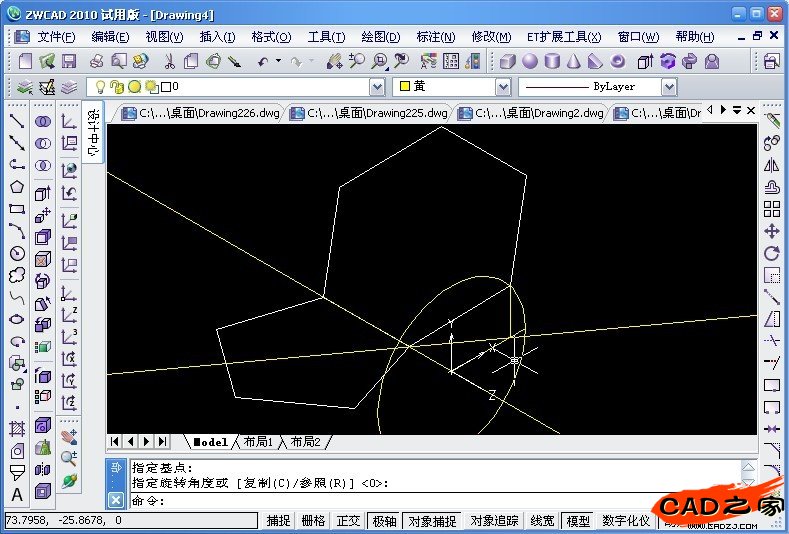

　　5、以X軸旋轉UCS-90°

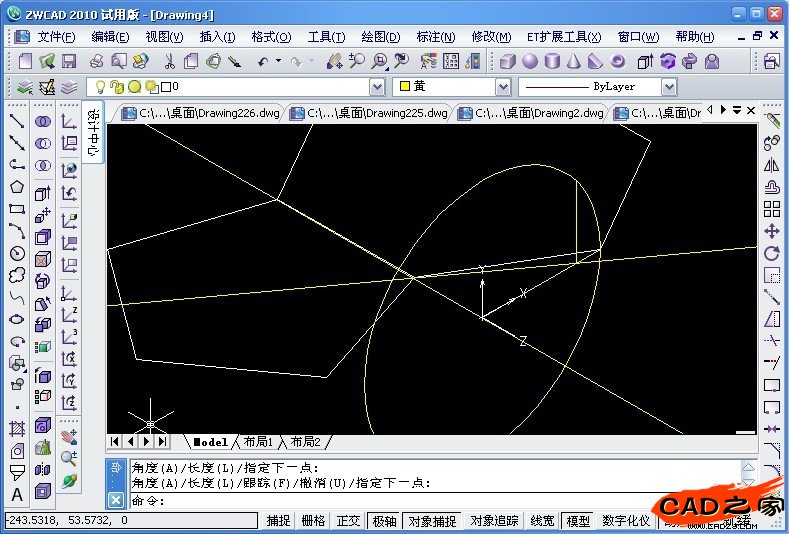

　　6、以原點為圓心XY平面畫圓，半徑為直線長度

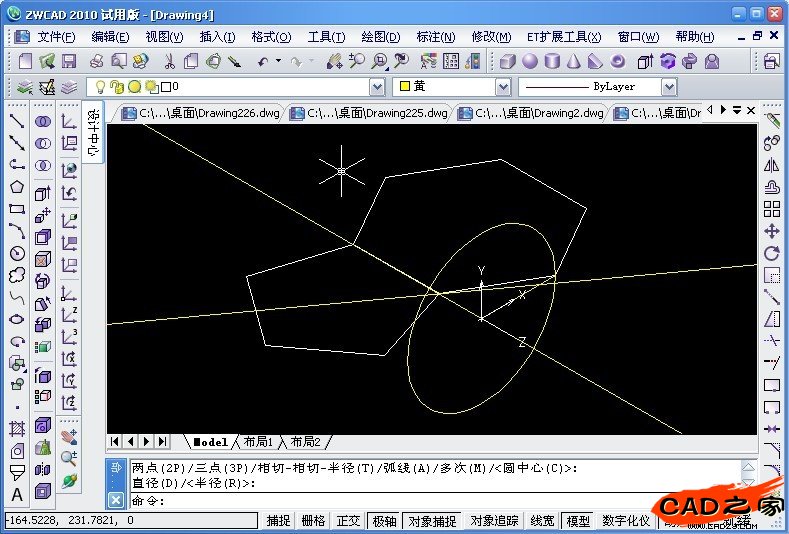

　　7、以另外一構造線與直線的交點畫垂線，如下圖

　　8、旋轉六邊形，以原點為基點，目標點為圓與直線的交點

　　9、刪除輔助線

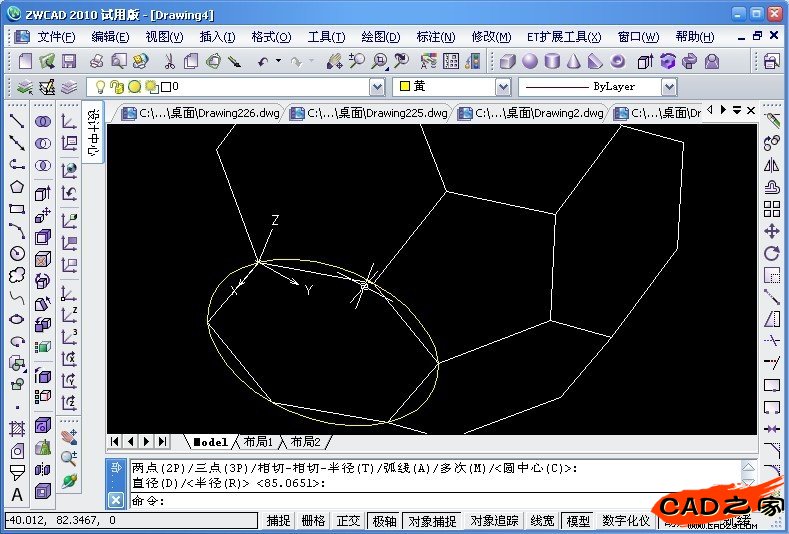

　　10、在五邊形上三點定義UCS，并以五邊形的中心畫圓

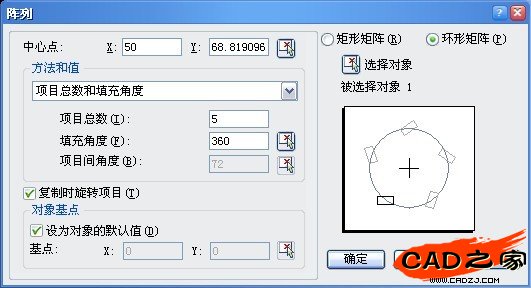

　　11、陣列：選擇對象為六邊形，中心定在圓心，項目數為5

　　12、陣列結果如下

　　13、在六邊形上3點DCS，做圓并陣列五邊形

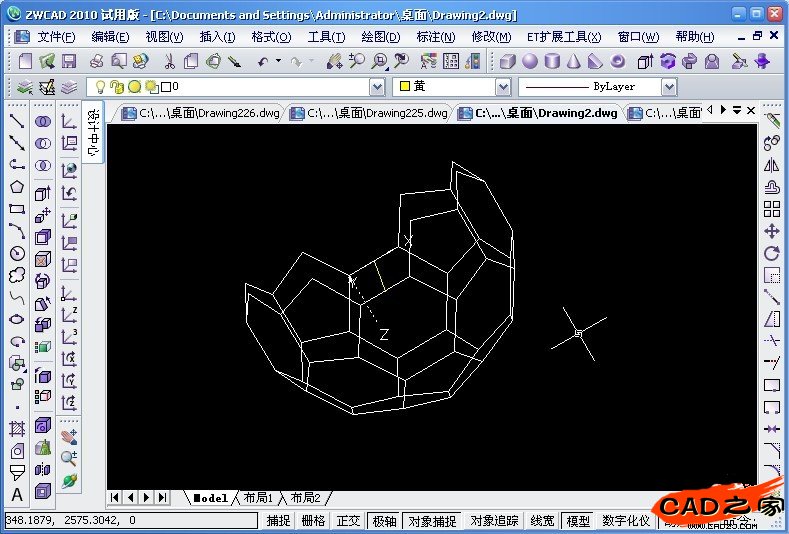

　　14、陣列結果如下

　　15、繼續按照以上方式整列，做輔助線，得如下圖形

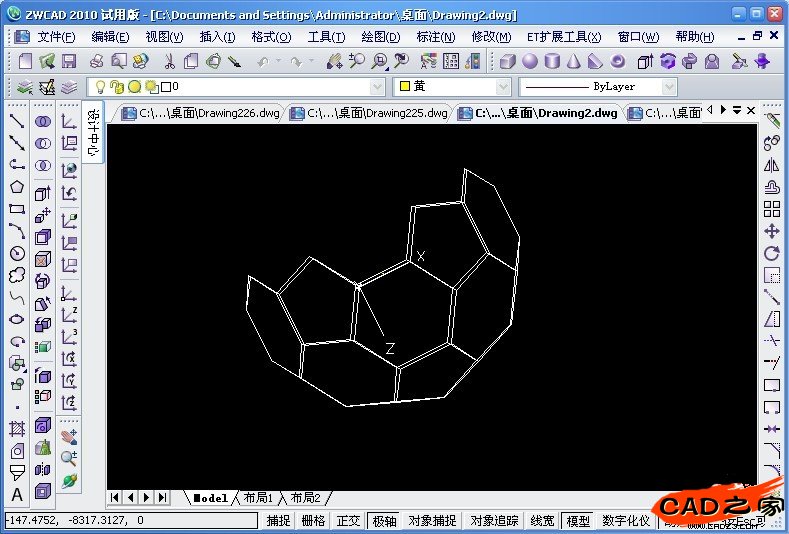

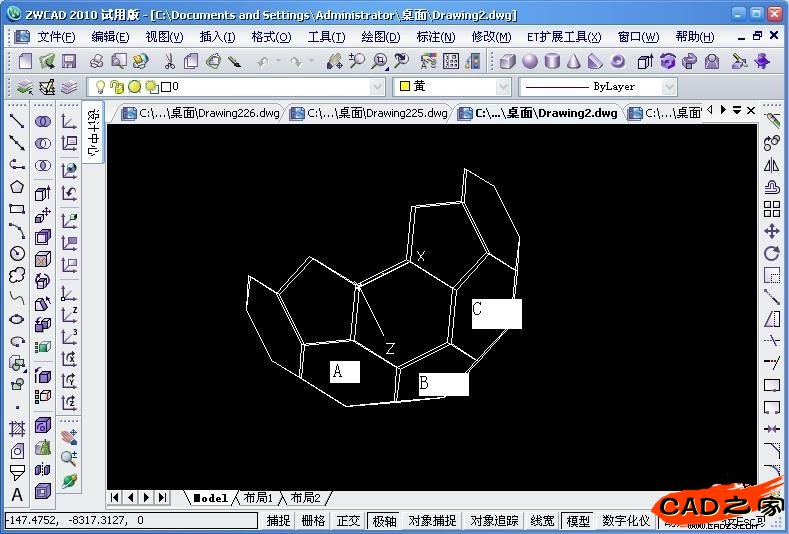

　　16、三維鏡像ABC及后面對象

　　17、鏡像結果如下

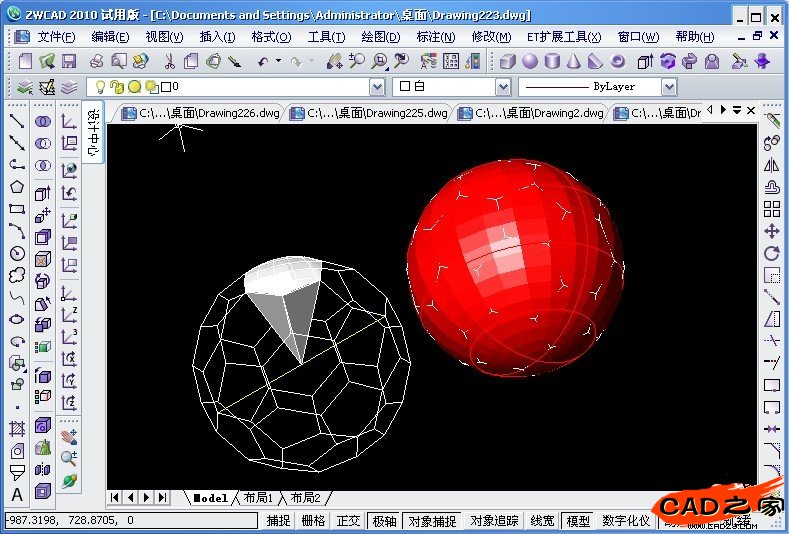

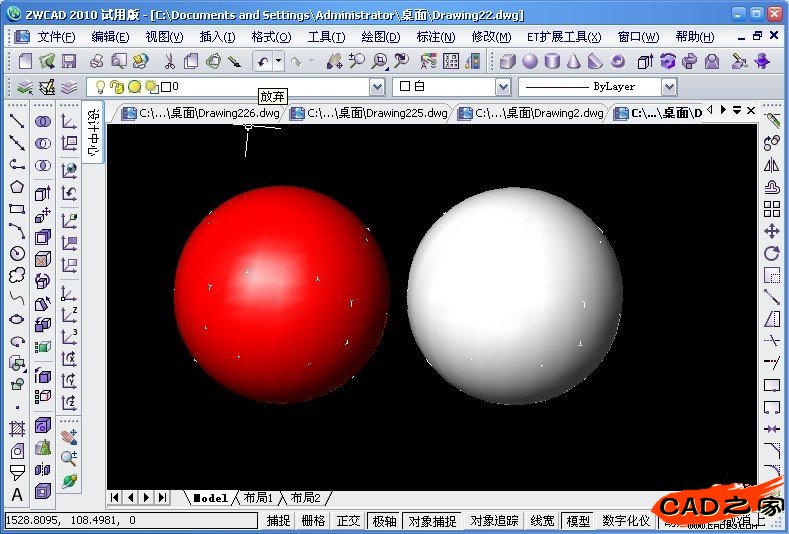

　　18、復制并以角點到中心的距離為半徑畫球體，分別為紅色和白色

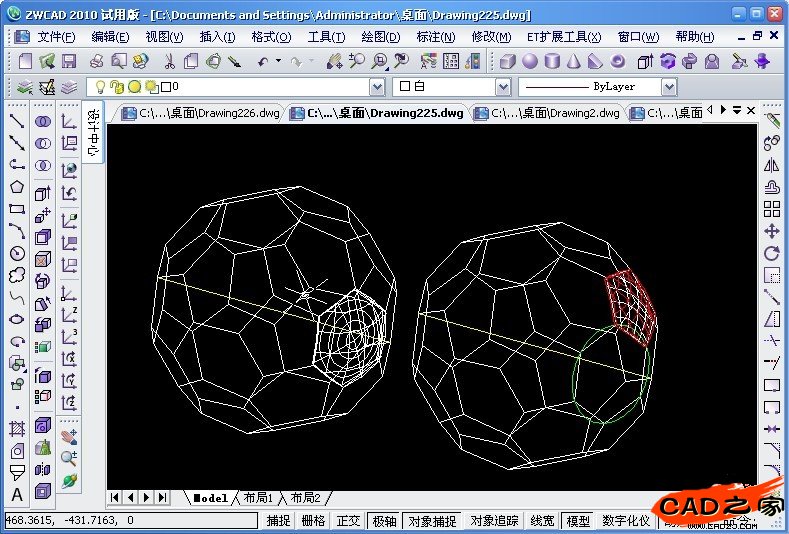

　　19、用三維剖切命令切出以球心和六邊形為基礎的實體，另外一個球體上切出以球心和五邊形為基礎的實體

　　20、分別做一個半徑為115的球體，上述實體做差集，得出如下圖形

　　21、將邊進行倒圓角(F),倒角半徑為R1，用對齊(AL)命令把兩個實體對齊

　　22、按照第10-16步方式，陣列鏡像

　　23、重復“對齊”與“陣列”命令最后隱藏輔助線圖層

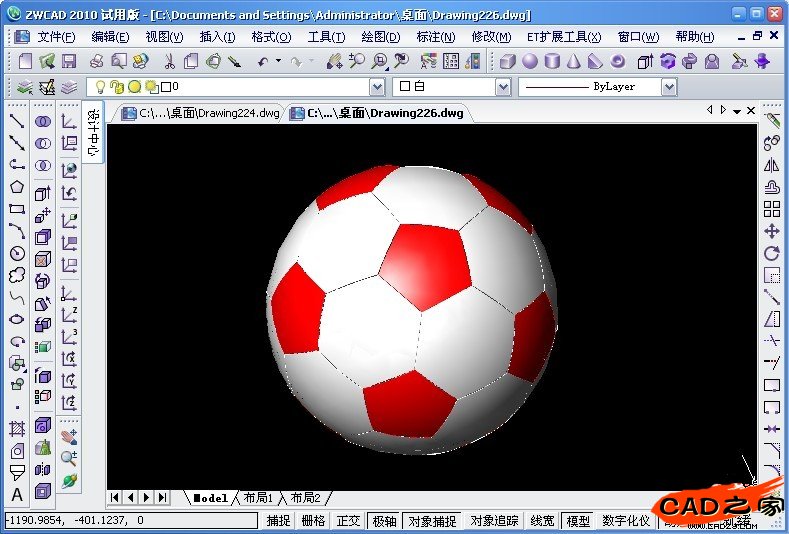

　　這樣一個足球就繪制完成了。熟練掌握中望3D，就可以自己畫出好多實用又美觀的作品，趕緊試試吧!
