在繪圖時，我們經常會在一定區域內填充某些圖案，也就是“圖案填充”，以起到區分一個區域的各組成部分及其構成材料的作用，比如我們在繪制混泥土墻面時，就需要用到圖案填充。在中望CAD系統中圖案填充的功能是通過執行HATCH（填充）或者BHATCH（邊界填充）命令來實現的。中望CAD提供的一些形式的圖案都位于Suport文件夾下的ICAD.pat文件中，可以用任何文本編輯器打開它。

圖案是由一種或多種圖案直線組成的。中望CAD對直線的數量沒有限制。每一種圖案的各條線相互平等且線型相同。因此，只要確定了該圖案線中的一條基準圖案線的方位、線型及其相鄰平行線與該基準線的相對位置，則這種圖案線就唯一確定了。在中望CAD中，基準圖案線的方位由三個參數決定，即基準線的起點（ dx，dy）和基準線與X軸的夾角A（逆時針為正）。基準圖案線的定義與一般線型的定義完全相同，所以當線型為實線時可以不作定義。

在基準圖案線確定以后，相鄰平行線與基準圖案線的相對位置由兩個參數決定，即相鄰平行線。起點與基準圖案線起點，在線長度方向的距離和平行線之間的距離。

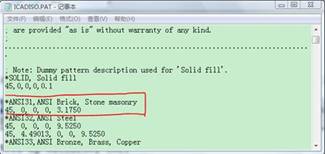

我們?nèi)匀灰灾型鸆AD自帶的ICADISO.PAT文件ANSI31為例，從中取出ANSI31圖案文件

第一行是星號加圖案名和圖案的描述信息，接下來的兩行就是圖案的具體內容，可以有一行或幾行，格式為A,dx,dy,dl,ds[ 定義線型的一組參數]，實例與格式對照，您可以很容易地看出圖案中兩條線的繪制方式。

如果您覺得ICADISO.PAT文件提供的圖案不夠豐富和理想，也可以自己定制圖案或者直接修改原圖案。為中望CAD開發填充圖案的過程比較接近與復合線型的定義，但要稍微復雜一些，不過，有了前面的基礎，相信您也不難掌握其實質?？蓪⑿露x的圖案加入庫文件ICAD.PAT中或?qū)⑺鼏为毐４嬖谝粋€文件中。將圖案單獨保存時，文件名必須與圖案名相同。在搞清楚圖案文件的各項參數之后，我們就可以自出新裁定義一些新的圖案了。下面我們就定義一個三角形的圖案，命名為TRIANGLE，并保存到TRIANGLE.PAT文件中。打開記事本，新建一個文件，輸入如下代碼（代碼最后一行加入一個換行）：
　　*TRIANGLE,triangle pattern
　　0,0,0,1,1.732,1,-1
　　60,0,0,1,1.732,1,-1
　　120,1,0,1,1.732,1,-1

將文件保存為TRIANGLE.PAT，并放在patterns文件夾下。接下來，我們用TRIANGLE圖案來填充一個圓形進行驗證。首先啟動中望CAD，繪制一個圓形，然后執行“繪圖”菜單中的“圖案填充”命令，打開“邊界圖案填充”對話框。在“類型”列表中選擇“自定義”選項，從中選擇TRIANGLE.PAT文件（如下圖所示），單擊“確定”按鈕關閉對話框

在“填充”對話框中選擇合適的“比例”，單擊“拾取點”按鈕或者“選擇對象”按鈕。在繪圖區中選中圓形，按回車鍵返回“邊界圖案填充”對話框，單擊“確定”按鈕，完成圖案的填充，填充后的效果如圖所示。

將以上兩個例子作以對比，我們不難發現：圖案填充的關鍵還在于靈活掌握線段的幾何關系，即使是簡單的線型，如果經過精心的設計，也能夠產生各種不同的奇妙效果。
