中望3D是一款功能非常強大的三維CAD產品，與其他的三維CAD軟件相比，中望3D有很多非常方便的功能。在日常的設計中,經常需要對產品的外觀進行比較復雜的設計,這個時候中望3D中的浮雕功能就非常方便。下面就為大家介紹一下中望3D浮雕功能的應用。

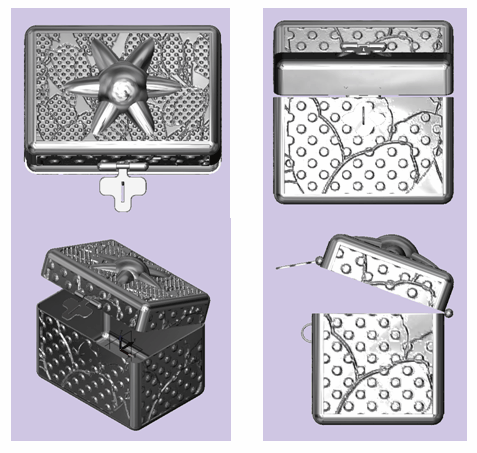

以下是一個通過浮雕裝飾過的首飾盒:




下面就讓我們來看看如此復雜的花紋是怎么輕松的雕刻出來的.

首先我們要先將首飾盒的主體做出來,當然為了動畫效果,最好還是分開做,先做好盒子蓋、盒子體，兩個后連接件，兩個前連接件，然后裝配出來。

由于這次主要是介紹雕紋功能的使用，那么關于建模和裝配功能，就只是簡單介紹一下：

箱體的建模很簡單，首先通過創建六面體，然后使用倒圓角、抽殼等特征編輯出來。首飾盒蓋子上的那個星形花紋呢，是使用球體和橢圓體做加運算得到的，建模過程中唯一要注意的就是預留連接件的組裝孔和卡槽。

下面我們來使用浮雕功能來處理模型表面：




先給模型附上一個材質，這里我選擇的鉻材質：

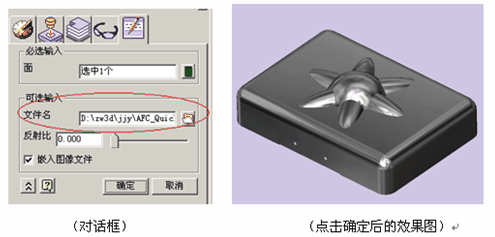

首先我們點擊“視覺樣式”選項，在工具欄里右鍵點擊，選擇第二個就是鉻材質，然后會彈出如下對話框，建議輸入一個背景圖片，這樣反射后看起來真實一些。

點擊確定后就會得到如下效果：




然后我們就可以開始對其表面做浮雕處理了。點擊曲面功能菜單欄，就能找到浮雕功能鍵了。

點擊浮雕功能鍵，會彈出以下對話框：

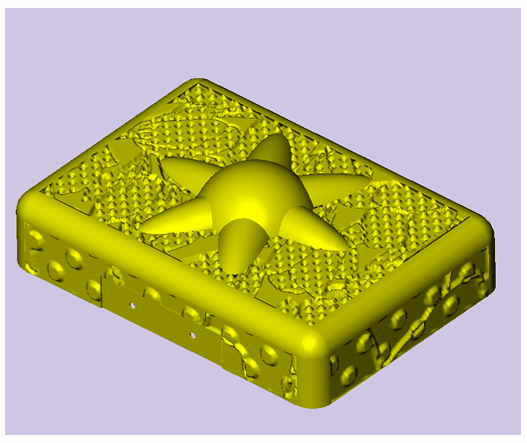

注意這里使用平面投射，不要選擇包裹投射。然后選擇一張你準備好的紋理圖片（建議使用黑白圖片），然后再選擇需要做浮雕處理的面，基本上就可以做出浮雕效果了。當然剛開始效果可能不會很好，這個時候我們就需要對浮雕的參數做調整，比如偏移值、像素值等等，當然別忘了還有寬度也要調整到你選擇的面的大小，然后點擊確定，就可以得到一個浮雕效果了。
