在AutoCAD中，可以通過splinedit命令來編輯繪制的樣條曲線?？梢酝ㄟ^以下方法激活splinedit命令。1、菜單欄【修改】——“對象”——“樣條曲線”。2、單擊“修改Ⅱ”工具欄中的“編輯樣條曲線”圖標。3、在命令行中輸入splinedit并回車。



如果選定的樣條曲線是閉合的，則“閉合”選項變?yōu)椤按蜷_”。



1、擬合數據(F)：用于編輯樣條曲線所通過的某些特殊的點。選擇該選項時，繪制樣條曲線的所有輸入點（控制點）均已夾點顯示。

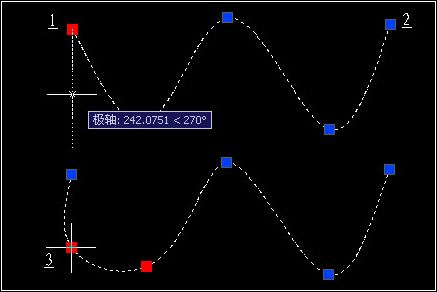

1）添加(A)：在樣條曲線中增加擬合點。





選擇一個擬合點之后，將紅色顯示該點和下一個擬合點，新增加的擬合點將在這兩個點之間。

選擇擬合點的時候，最好是關閉“對象捕捉”（F3切換）功能，否則的話，不能正確選擇擬合點作為控制點，我這里總是提示“不是擬合點”。

如果指定樣條曲線上的第一點，則只紅色顯示第一點，下一個擬合點將不紅色顯示，可以選擇將新的擬合點放置在第一點之前或之后。





2）閉合(C)：光滑的封閉樣條曲線。

如果選定的樣條曲線是閉合的，則“閉合”選項變?yōu)椤按蜷_”。

3）打開(O)：打開封閉的樣條曲線。#p#分頁標題#e#



4）刪除(D)：刪除選定的擬合點。

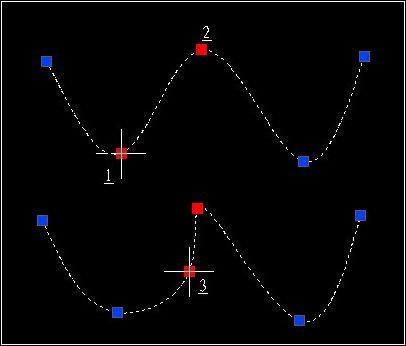

5）移動(M)：移動樣條曲線上的擬合點的位置，確定擬合點的新位置，可以使用鼠標選定，亦可以使用位移量和坐標確定。





下一個(N)：選擇下一個擬合點。

上一個(P)：選擇上一個擬合點。

選擇點(S)：用鼠標自由選擇擬合點。

退出(X)：退出“移動”選項，返回到“擬合數據”選項。

6）清理(P)：清除編輯的樣條曲線的“擬合數據”。(現在還沒搞明白什么是“擬合數據”)



如果進行以下操作，樣條曲線可能丟失其擬合數據：

1、編輯擬合數據時使用“清理”選項；2、修剪、打斷、拉伸或拉長樣條曲線；3、移動了樣條曲線的通過點。4、更改擬合公差。5、打開或關閉樣條曲線。

樣條曲線的擬合數據清理后，splinedit操作將不再顯示“擬合數據”選項。



7）相切(T)：編輯樣條曲線起點和終點的切線方向。



8）公差(L)：修改編輯的樣條曲線的擬合公差。



9）退出(X)：退出“擬合數據”選項。

2、閉合(C)：光滑的封閉樣條曲線。

如果選定的樣條曲線是閉合的，則“閉合”選項變?yōu)椤按蜷_”。

3、打開(O)：打開封閉的樣條曲線。

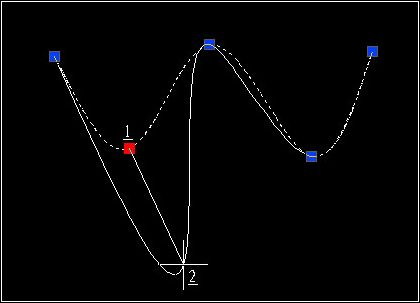

4、移動頂點(M)：重新定義樣條曲線的控制頂點，具體的操作同“擬合數據”選項的“移動”選項。就是有點不明白控制頂點和控制點（擬合點）它們之間有什么區別，反正不是同一個點。





5、精度(R)：精確的調整樣條曲線的控制頂點。

1）添加控制點(A)：增加樣條曲線的控制頂點。

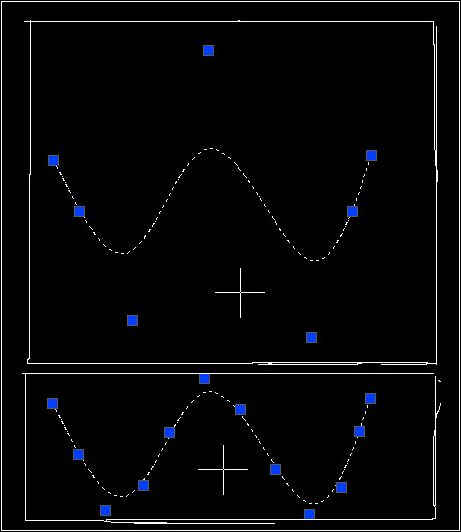

2）提高階數(E)：階數越高，樣條曲線的控制頂點越多。



3）權值(W)：修改樣條曲線不同控制頂點的權值，AutoCAD 根據新權值重新計算樣條曲線。權值的默認值為1，增加權值可以拉近樣條曲線的控制頂點。權值不能為0或者負值。



6、反轉(E)：反轉樣條曲線的方向。反轉方向不會刪除擬合數據。



樣條曲線已反轉，可是沒有發現和原來的樣條曲線有什么不同。

7、放棄(U)：取消最近的一次操作。
