為了更有效率的標準化使用CAD軟件，使用前的對繪圖環境的設置是一件非常重要的事情。環境的設置主要是牽涉到一下幾方面內容：

1、線性、線寬和文字樣式。

把常用的實線、虛線、點劃點等線性加載好，不同的線性在繪圖中有不同的意義。同樣也是設置默認線寬和輪廓線款，一般細線使用0.25的默認線寬，輪廓線則使用0.35～0.5這樣的線寬，打印的時候才能突出輪廓。

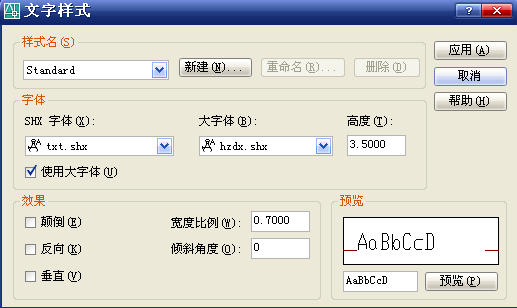

CAD文字的樣式一般是指字體、高度和寬度比例。高度比例一般設置為0.7，顯示字體會比較優雅。而文字高度就要按照繪圖區域大小進行設置，根據不同是圖紙大小設置字體高度值一般為：3.5、5、7、10這幾個數值。字體最好使用大字體，因為大字體在打開圖紙時加載速度會快很多，可以到這里下載國標仿宋大字體文字。

2、圖層的設置

圖層的在CAD中很重要，特別是在文件里繪圖元素多的時候。我們可以把不同的繪圖元素放入不同的圖層里面進行管理，可以批量的修改繪圖元素的顏色、線型、線寬等樣式，同時也可以使用圖層隱藏繪圖元素，方面圖紙的修改。

一般要為每一種元素單獨做一個圖層，像我常用的格式我就設置了：輪廓線、剖面線、虛線、中心線、標注、文字，這6個圖層。不同的圖層采用不同的線型、線寬和顏色來區分，方便識別也方面管理。

3、標注格式設置；

標注的設置主要是為了符合國標和標注美觀，主要是對標注文字的高度、選擇第一點里面設置的文字樣式、標注箭頭的寬度以及文字的對其方式等參數。

主單位里面的比例因子設置為“1”，不同比例圖紙標注時，再新建一個標注樣式，調整比例因子就可以進行等比例標注。由于比例因子的關系，建議繪圖是的繪圖比例采用標準的數字例如：1:1、1:2、1:4、1:5放大或縮小的比例值。

4、打印樣式的設置

打印設置除了設置打印除了要設置打印區域、打印比例和對其方式之外，還要開啟“按樣式打印”，這樣就可以打印出設置的線寬，輪廓分明。

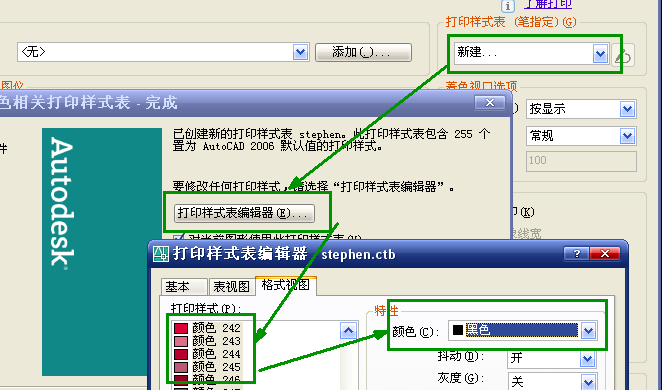

對于打印黑白圖紙的用戶還要設置一個打印樣式表，把圖層里面的顏色全部輸出為黑色打印，保證各種顏色打印后深度一致。

完成上面幾點的設置后，另存一下文件，把文件保存為“CAD 樣圖模板 *.dwt”格式，那么以后每次新建文件是只要選擇自己設定的模板就可以導入這些設置，不用每次重復同樣的操作。
