繪制矩形的時候，只需指定矩形對角線的兩個端點即可，可以設置矩形邊線的寬度，還可以設置頂點處的倒角距離和圓角半徑。繪制矩形的命令是rectang，可以通過以下方法激活rectang命令。1、菜單欄【繪圖】——“矩形”。2、在“繪圖”工具欄上單擊“矩形”圖標。3、在命令行中輸入rectang或者rec并回車。

一、根據“兩點”繪制矩形。先指定矩形的第一個角點后，然后再指定矩形的另一個角點。在命令行中輸入rec并回車，命令行提示如下所示：



二、根據矩形面積繪制矩形。先指定矩形的第一個角點后，然后再輸入矩形的面積，然后輸入矩形的長度或者寬度繪制矩形。在命令行中輸入rec并回車，命令行提示如下所示：



三、根據尺寸（長度和寬度）繪制矩形。指定矩形的第一個角點后，分別輸入矩形的長度和寬度繪制矩形。在命令行中輸入rec并回車，命令行提示如下所示：

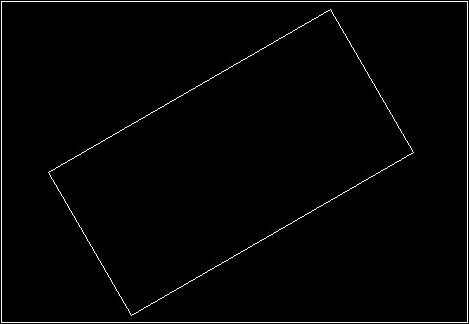

四、設置矩形的旋轉角度。指定了矩形的第一個角點后，輸入旋轉矩形的角度就可以繪制一個具有旋轉角度的矩形。在命令行中輸入rec并回車，命令行提示如下所示：





五、繪制帶有倒角的矩形。倒角距離是以對角點為始點來計算的，兩個倒角距離可以相同，也可以不同。在命令行中輸入rec并回車，命令行提示如下所示：

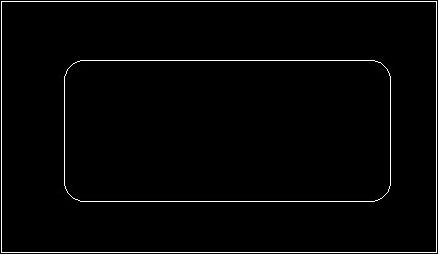

六、繪制帶有圓角的矩形。在命令行中輸入rec并回車，命令行提示如下所示：

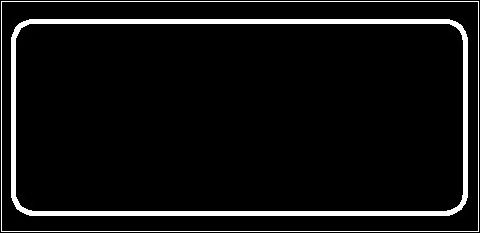

七、繪制帶有寬度的矩形。在命令行中輸入rec并回車，命令行提示如下所示：





八、繪制帶有厚度的矩形。在命令行中輸入rec并回車，命令行提示如下所示：

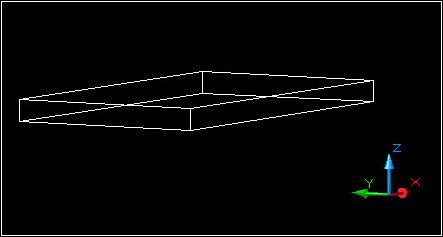

矩形的厚度，即Z軸方向的高度。指定矩形的厚度后，繪制的矩形實際上是一個立方體，但是在默認情況下只能看到矩形，看不到立方體的狀況。從【視圖】菜單欄中選擇“三維動態觀察器”，旋轉視圖，就可以看到立方體的狀況。

不知道怎么回事，我安裝的AutoCAD2008根本就沒有【視圖】這個菜單欄，就是找不到“三維動態觀察器”這個選項，沒辦法只好在命令行中輸入“三維動態觀察器”命令3dorbit激活，問題又來了，按Esc鍵就是不能退出“三維動態觀察器”命令，不能返回原始的UCS坐標系，有知道這個問題該怎么解決么？

九、標高(E)。繪制的矩形一般都位于當前UCS的XY平面上，如果指定矩形的標高，那么所繪制的矩形將位于當前UCS的XY平面平行且距離等于標高值的平面內。感覺這個“標高”類似于“海拔”，不知道有什么具體的用途。

標高只對矩形有用，對其他對象如直線、圓等不管用，它們仍然繪制在當前UCS的XY平面上。
