二、使用漸變色進行圖案填充。

顏色的漸變是指不同顏色之間的平滑過渡，在AutoCAD中，可以使用漸變色進行圖案填充。

漸變色命令為gradient，可以通過以下方法激活gradient命令。1、菜單欄【繪圖】——“漸變色”。2、單擊“繪圖”工具欄上的“漸變色”圖標。3、在命令行中輸入gradient并回車。

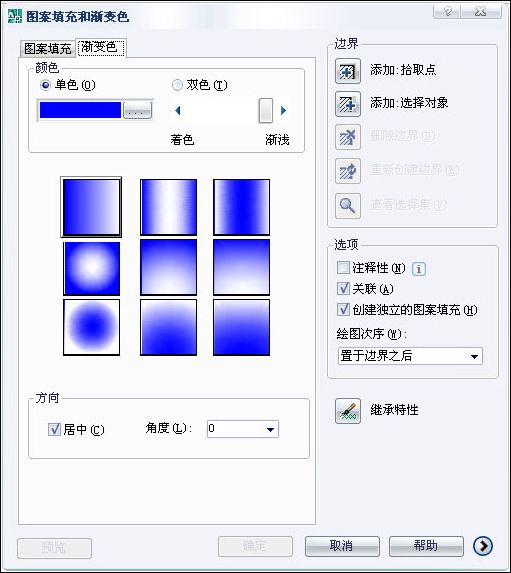

單擊“繪圖”工具欄上的“圖案填充”圖標，將彈出“圖案填充和漸變色”對話框，如圖，默認為“漸變色”選項卡。



（一）顏色。

1、單色：選中，表示使用一種顏色產生漸變色（從較深著色到較淺著色的平滑過渡）填充圖案。漸變色的深淺可以通過右側的滑塊進行調節(jié)。

單擊顯示顏色的長方框的右側的選擇按鈕，會彈出“選擇顏色”對話框，默認“真彩色”選項卡，從中選擇所需要的顏色。



2、雙色：選中，表示使用兩種顏色產生漸變色填充圖案。

（二）方向。

1、居中：選中，表示漸變色對稱顯示。

2、角度：指定漸變色的填充角度，相對于當前UCS坐標系的X軸指定角度。

1）單擊“繪圖”工具欄上的“漸變色”圖標，將彈出“圖案填充和漸變色”對話框，顏色和方向設置默認（當然可以自行設置）。

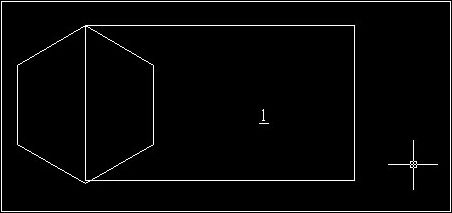

2）單擊“邊界”選項區(qū)中的“添加：拾取點”按鈕，將暫時關閉對話框，返回到繪圖區(qū)，在點1處拾取一點，并回車，返回對話框。



3）最后單擊“確定“。使用漸變色進行填充圖案后的效果如圖。
