AutoCAD2008多段線的繪制

時間:2010-11-18 20:35:03 來源:未知

在繪制直線時，可以連續繪制多條相連的線段，這些線段都是單個獨立的對象。繪制多段線時，也可以連續繪制多條相連的線段，但是這些線段卻是一個整體，是由若干直線段或圓弧組成的單一圖形對象。

多段線是一個或者多個直線或者圓弧組成的單個對象，也可以是直線、圓弧或者直線和圓弧的組合。多段線具有線寬的屬性，可以設置單獨線段的寬度，每段線段可以首尾寬度不同。

繪制多段線的命令是pline，可以通過以下方法激活pline命令。1、菜單欄【繪圖】——“多段線”。2、在“繪圖”工具欄上單擊“多段線”圖標。3、在命令行中輸入pline或者pl并回車。

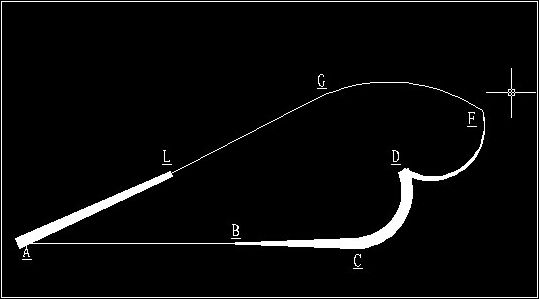

一、繪制多段線。在“繪圖”工具欄上單擊“多段線”圖標，命令行提示如下所示：

引用內容

命令: pl PLINE
指定起點:——/*起點A*/
當前線寬為 0.0000
指定下一個點或 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:——/*B點*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: h
指定起點半寬 <0.0000>:——/*起點B半寬值*/
指定端點半寬 <0.0000>: 20——/*終點C半寬值*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: l
指定直線的長度: 500——/*指定直線BC的長度*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: a——/*表示下一段繪制圓弧*/
指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: r
指定圓弧的半徑: 200——/*指定圓弧CD的半徑*/
指定圓弧的端點或 [角度(A)]:——/*D點*/
指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: h
指定起點半寬 <20.0000>: 10
指定端點半寬 <10.0000>: 0
指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: r
指定圓弧的半徑: 200——/*指定圓弧DF的半徑*/
指定圓弧的端點或 [角度(A)]:——/*F點*/
指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: d
指定圓弧的起點切向:
指定圓弧的端點:——/*G點*/
指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: l——/*表示下一段繪制直線*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: l
指定直線的長度: 600——/*設置直線GL的長度*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: w
指定起點寬度 <0.0000>: 20——/*起點L寬度值*/
指定端點寬度 <20.0000>: 40——/*終點A寬度值*/
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: c

二、其他命令選項。

引用內容

指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:#p#分頁標題#e#

1、圓弧(A)：繪制多段線的圓弧。

2、閉合(C)：將多段線的終點與起點閉合。

3、半寬(H)：指定下一段多段線的半寬度。多段線的每一段（直線和圓?。┒伎梢杂凶约旱陌雽挾?，并且起點和終點的半寬度可以不同。

4、長度(L)：指定下一段多段線的長度。AutoCAD將用上一段的方向作為下一段的方向，如果上一段為圓弧，則切線方向?qū)⒆鳛橄乱欢蔚姆较颉?br/>
5、放棄(U)：取消多段線中的上一段。

6、寬度(W)：指定下一段多段線的寬度，同半寬(H)。

引用內容

指定圓弧的端點或[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]:

角度(A)：指定圓弧所對應的圓心角。

引用內容

指定下一個點或 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: a
指定圓弧的端點或[角度(A)/圓心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放(U)/寬度(W)]: a
指定包含角: 60
指定圓弧的端點或 [圓心(CE)/半徑(R)]: r
指定圓弧的半徑: 200
指定圓弧的弦方向 <204>:

圓心(CE)：指定圓弧的圓心。

引用內容

指定圓弧的端點或[角度(A)/圓心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: ce
指定圓弧的圓心:
指定圓弧的端點或 [角度(A)/長度(L)]: l 指定弦長: 200

閉合(CL)：將圓弧的終點與起點閉合。

方向(D)：指定圓弧在起點上的切線方向。

直線(L)：返回上級提示，繼續以直線方式繪制多段線的下一段。

半徑(R)：指定圓弧的半徑。

第二個點(S)：指定圓弧上的第二個點。

引用內容

指定圓弧的端點或[角度(A)/圓心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]: s
指定圓弧上的第二個點:
指定圓弧的端點:
