在AutoCAD中，利用圖層可以很方便的管理各種圖形對象，可以通過圖層對各種圖形對象進行分組，每個圖層設置不同的線型、顏色和線寬。如果在某一個圖層上繪圖，則所生成的圖形對象的顏色、線型和線寬與當前圖層的設置完全相同。

一、常用圖層工具欄。

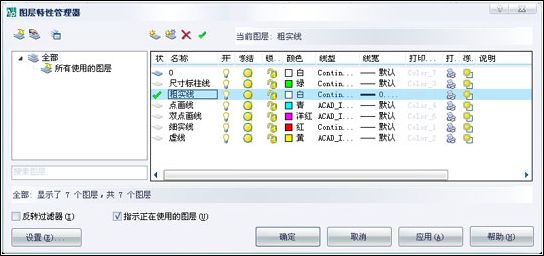

1、圖層特性管理器：?jiǎn)螕粼搱D標，將打開“圖層特性管理器”對話框。

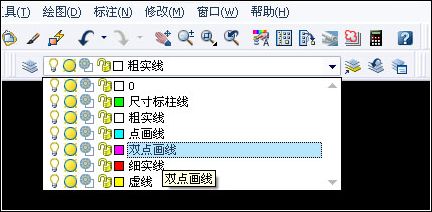

2、應用圖層的過濾器：通過下拉列表選擇應用的圖層。



3、將對象的圖層設置為當前：在繪圖區選擇一個對象，然后單擊該圖標，則對象所在的圖層被設置為當前層。

4、上一個圖層：?jiǎn)螕粼搱D標，返回到上一個使用的圖層。

5、圖層狀態管理器：?jiǎn)螕粼搱D標，將打開“圖層狀態管理器”對話框。



6、顏色控制：在繪圖區選擇一個或多個對象，然后單擊下拉列表，選擇顏色，可以改變當前選擇對象的顏色。

7、線型控制：在繪圖區選擇一個或多個對象，然后單擊下拉列表，選擇線型，可以改變當前選擇對象的線型。

8、線寬控制：在繪圖區選擇一個或多個對象，然后單擊下拉列表，選擇線寬，可以改變當前選擇對象的線寬。

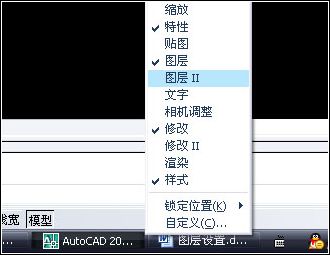

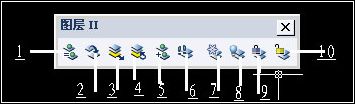

二、“圖層Ⅱ”工具欄。打開方法：在任意一個工具欄上單擊鼠標右鍵，在彈出的菜單中選擇“圖層Ⅱ”。

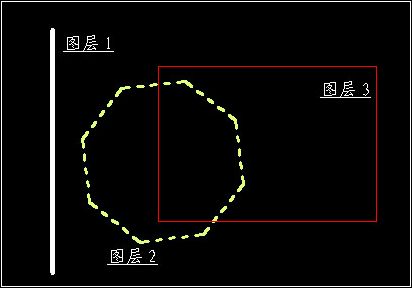

1、圖層匹配：



矩形的線型（細實線）變?yōu)閳D層2的線型狀態（虛線），顏色變?yōu)辄S色，好像線寬都沒有變化，為什么線寬沒有變化？不清楚，難道線寬不能匹配？

2、更改為當前圖層：



矩形的線型（細實線）變?yōu)楫?dāng)前圖層（虛線層）的線型狀態（虛線），顏色變?yōu)辄S色，線寬都沒有變化。

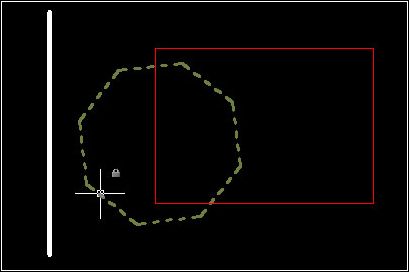

3、圖層隔離：



圖層1的豎線和圖層2的八邊形變?yōu)榛疑豢删庉嫞в行℃i圖標。



4、取消圖層隔離：



圖層1的豎線和圖層2的八邊形恢復，可編輯。

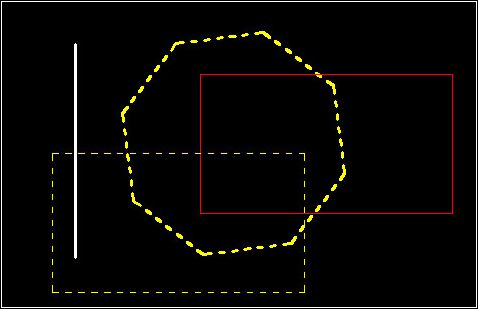

5、將對象復制到新圖層：



將圖層3（細實線層）上的矩形復制到圖層2（虛線層）中，產生一個新的矩形（線型為虛線，顏色為黃色，線寬不變）。

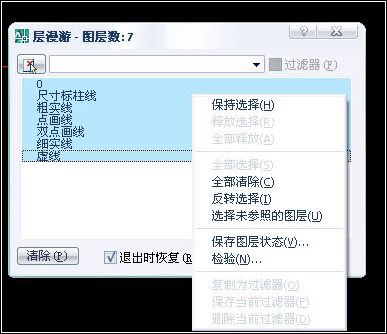

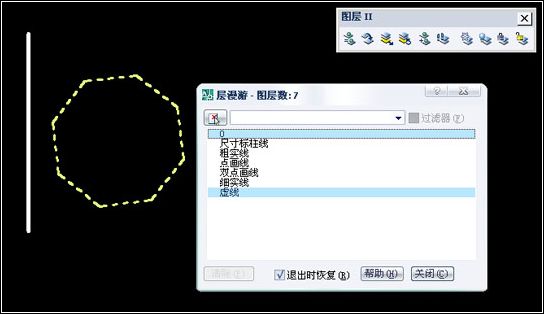

6、層漫游：



對話框中顯示圖形文件中的所有圖層，選擇圖層名稱，可以動態顯示繪圖區中的對象，選擇圖層名稱的時候，用shift和alt鍵，也可以點擊“對象選擇”按鈕選擇圖層中的對象以此來選擇相應的圖層，也可以在對話框中單擊鼠標右鍵，從快捷菜單中選擇相應的操作。



比如選擇“虛線”層和“0”層，繪圖區中只顯示豎線和八邊形，不顯示“細實線”層的矩形。

“清除”按鈕，刪除繪圖區中沒有使用的圖層，對話框中只顯示繪圖區中被使用的圖層。

7、圖層凍結：



“細實線”層和“虛線”層被凍結，“矩形”和“八邊形”在繪圖區中消失。

8、圖層關閉：



“虛線”層被關閉， “八邊形”在繪圖區中消失。

“凍結”和“關閉”不是刪除圖層，可能只是暫時的“隱藏”（我的理解），因?yàn)樵凇皩勇巍睂?duì)話框中還會顯示“細實線”層和“虛線”層，選擇“細實線”層和“虛線”層，在繪圖區中“矩形”和“八邊形”還會顯示。

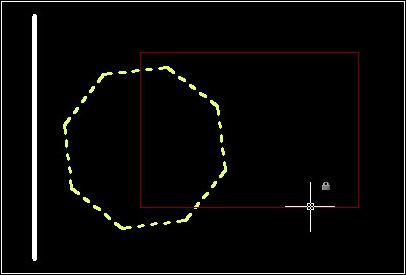

9、圖層鎖定：



“細實線”層被鎖定，貌似“鎖定”和“隔離”的效果差不多。



上圖不太清楚，其實細實線的矩形可以隱約看見的。

10、圖層解鎖：



“細實線”層解鎖，恢復。

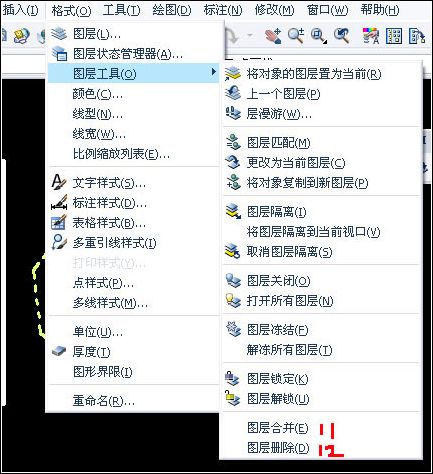

三、其他的圖層操作。菜單欄【格式】——“圖層工具”。“圖層工具”中的操作與 “圖層Ⅱ”工具欄的操作基本上一樣。

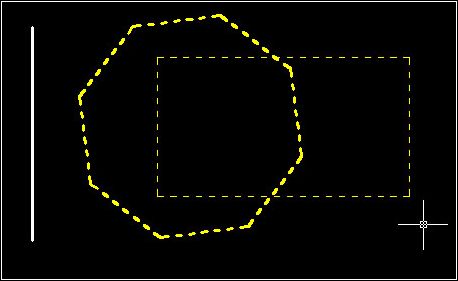

11、圖層合并：



矩形的線型（細實線）變?yōu)閳D層2的線型狀態（虛線），顏色變?yōu)辄S色，線寬沒有變化。



與“圖層匹配”不同的是，圖層合并后，“細實線”層將被刪除，在“層漫游”對話框和“圖層特性管理器”中都不存在。

“選擇要合并的圖層上的對象或 [命名(N)]:” ，此時不能選擇當前圖層上的對象，比如，當前圖層為“虛線”層，則不能選擇八邊形，否則無法合并。

12、圖層刪除：



“細實線”層將被刪除。當前圖層不能被刪除。
