在繪制圖形的過程中，有些圖形過長，或者由于繪圖的需要而繪制了太多的交叉圖形，此時就需要對圖形進行修剪。

AutoCAD的修剪命令為trim，可以通過以下方式激活trim命令。1、菜單欄【修改】——“修剪”。2、單擊“修改”工具欄上的“修剪”圖標。3、在命令行中輸入trim或者tr并回車。

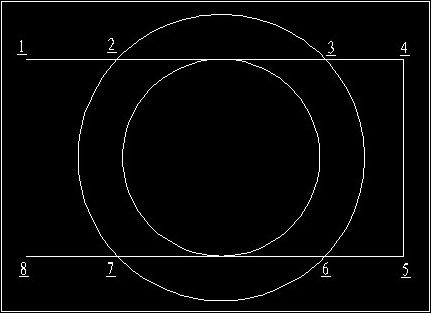

被選擇的對象將作為為修剪邊界，選擇大圓為修剪邊界，貌似存在修剪順序的問題，真是麻煩，搞了將近一個小時才發現這個問題。

1）如果先選擇直線的12段，則只有12段和23段，或者12段和34段被修剪，剩下的那一段將不能被修剪。

2）如果先選擇直線的23段，則只有23段能被修剪，12段和34段都不能被修剪。

3）如果先選擇直線的34段，則只有34段和23段，或者34段和12段被修剪，剩下的那一段將不能被修剪。

4）同理，選擇小圓為修剪邊界，選擇直線的左邊，則直線的左邊被修剪，右邊將不能被修剪，反之亦然。

不能被修剪的部分，可以使用刪除命令erase進行刪除。

1、“選擇對象或 <全部選擇>:” ，如果直接回車，則選擇所有全部的對象作為修剪邊界。

2、“選擇要修剪的對象，或按住 Shift 鍵選擇要延伸的對象”，在繪圖區域直接選擇要修剪的部分，則被選擇的部分將被剪切掉。如果修剪的部分沒有和所選的修剪邊界相交，若要將其延伸到邊界，則可以“按住 Shift 鍵選擇要延伸的對象”，于是所選部分的端點將延伸到最近的邊界。

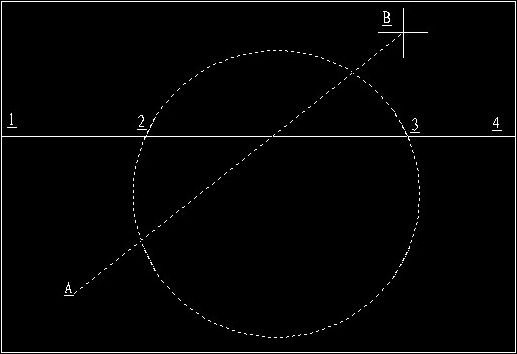

3、欄選(F) ，選擇欄是一系列臨時線段，它們是用兩個或多個欄選點指定的，與選擇欄相交的對象將被剪切。直線的23段與選擇欄AB相交，所以直線的23段將被剪切。





4、窗交(C) ，矩形區域（由兩點確定）內部或與之相交的對象將被剪切，類似于上面的“欄選(F)” 。



5、投影(P) ，指定修剪對象時使用的投影方式，試了試，沒發現有什么區別，以后再說。



1）無(N)：表示按三維方式修剪，不做投影，該命令只修剪與三維空間中的剪切邊界相交的對象。

2）UCS(U)：指定在當前用戶坐標系平面上的投影，該命令將修剪不與三維空間中的剪切邊界相交的對象。

3）視圖(V)：指定沿當前視圖方向的投影，該命令將修剪與當前視圖中的剪切邊界相交的對象。

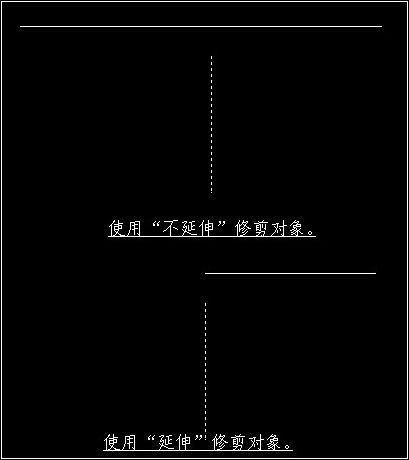

6、邊(E) ，設置剪切邊的屬性。



1）延伸(E)：邊界與被修剪對象可以不相交，但是修剪邊界可以無限延長，默認已經“相交”。

2）不延伸(N)：表示修剪對象必須與修剪邊界相交才能修剪。



7、刪除(R) ，刪除選定的對象，無需退出trim修剪命令就可以刪除不需要的對象。



8、放棄(U) ，撤消由trim命令所做的最近一次修改。
