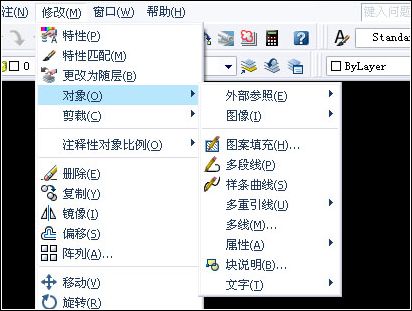

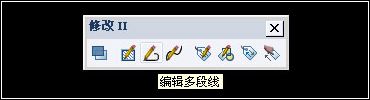

當繪制好多段線后，可能需要對其進行編輯，AutoCAD提供pedit命令來編輯多段線。可以通過以下方法激活pedit命令。1、菜單欄【修改】——“對象”——“多段線”。2、單擊“修改Ⅱ”工具欄上的“編輯多段線”圖標。3、在命令行中輸入pedit或者pe并回車。









1、多條(M)：選擇多條多段線。

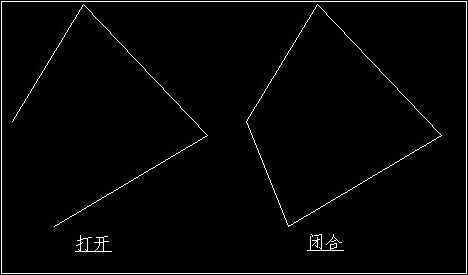

2、閉合(C)：閉合所選擇的多段線，將首尾連接。除非在繪制多段線的時候使用“閉合”選項閉合多段線，否則將會認為多段線都是開放的。

3、打開(O)：刪除多段線的閉合線段，將多段線“打開”。

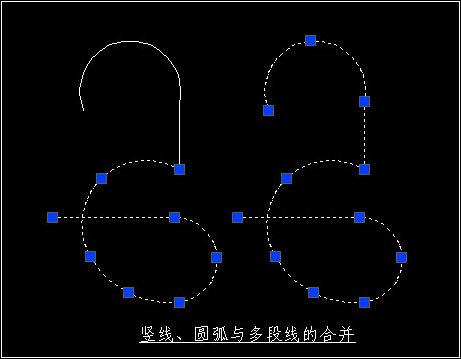

4、合并(J)：

1）把所選的非多段線連接成多段線，所選擇的非多段線必須與已有的多段線相連接（也可以是間接連接），否則，不能合并。





2）也可以將多個多段線連接在一起，這里的操作有點抽象，還是不怎么了解。



延伸(E)：通過延伸或剪切至最接近的端點來合并選定的多段線。

添加(A)：在最接近的端點之間添加直線段來合并選定的多段線。

兩者都(B) ：如有可能，通過延伸或剪切來合并選定的多段線。否則，通過在最接近的端點之間添加直線段來合并選定的多段線。

5、寬度(W)：重新定義多段線的寬度，AutoCAD會將編輯的多段線的寬度全部定義為所輸入的寬度值。



6、編輯頂點(E)：編輯多段線的頂點，選擇該選項時，在多段線的第一個頂點處會出現一個小叉X。



1）下一個(N)：選擇下一個多段線的頂點，小叉X會自動移動到下一個頂點，即使多段線閉合，小叉X也不會從起點繞回到端點。

2）上一個(P)：選擇上一個多段線的頂點，小叉X會自動移動到上一個頂點。

3）打斷(B)：打斷所編輯的多段線。

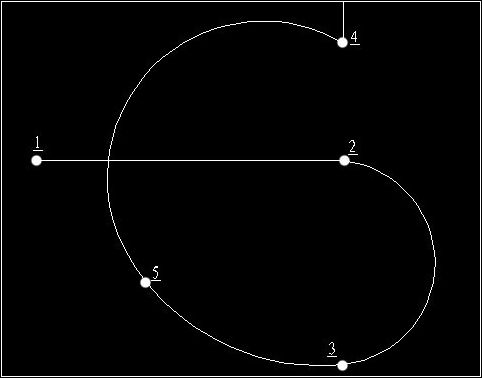

如果指定的兩個頂點（1點和4點）都在多段線端點上，或者只指定了一個頂點并且也在端點上（1點或4點），則不能使用“打斷”選項。

4）插入(I)：在當前編輯頂點后面插入一個新的頂點。



5）移動(M)：將當前編輯頂點移動到一個新的位置。



6）重生成(R)：重新生成多段線。沒發現有什么異常，不知道用來做什么用的。



7）拉直(S)：拉直所編輯的多段線，當前編輯頂點為執行“拉直”操作的起點。





8）切向(T)：確定當前編輯頂點的切線方向，確定切線方向后，會顯示箭頭。





9）寬度(W)：改變當前編輯頂點開始的一條線段的起點和終點（端點）寬度。



10）退出(X)：退出“編輯頂點“選項，返回上一級提示。

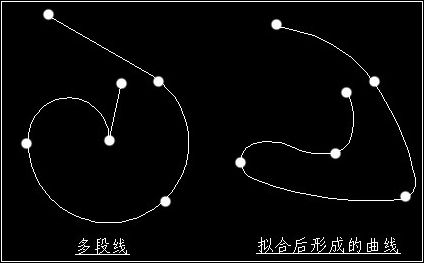

7、擬合(F) ：將選定編輯的多段線轉換為由圓弧連接頂點的平滑曲線。





8、樣條曲線(S) ：用多段線的頂點作為控制點，使用樣條曲線對多段線進行“擬合”。#p#分頁標題#e#



9、非曲線化(D) ：刪除在“擬合”或“樣條曲線”操作時插入的多余頂點，“拉直”多段線的所有線段。





10、線型生成(L) ：確定非連續型多段線在個頂點處的繪線方式，不能用于帶變寬線段的多段線。不過沒搞明白具體是干嘛用的，不知道該怎么使用，執行選項沒啥變化可觀察。



開(ON)：表示多段線在各頂點的繪制方式由原線型控制。

關(OFF)：表示多段線在各頂點處均為點畫線。

11、放棄(U) ：取消最近的一次操作。

12、如果選定對象是直線或圓弧，則命令行提示如下所示，如果輸入y，可將對象轉換為可編輯的多段線。

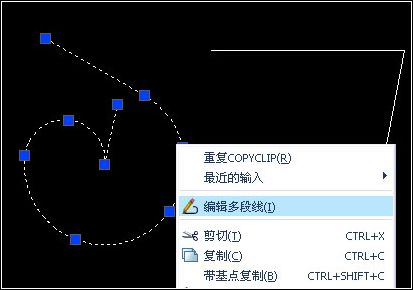

13、選擇要編輯的多段線，在繪圖區域單擊鼠標右鍵，在彈出的快捷菜單中選擇“編輯多段線”，同樣可以進行編輯。
