中望3D是一款功能非常強大的CAD/CAM軟件，熟練掌握中望3D的功能，能讓我們充分感受到設計的樂趣。今天我就和大家分享一下如何使用中望3D的拉伸命令來實現實體間的聯動更新。

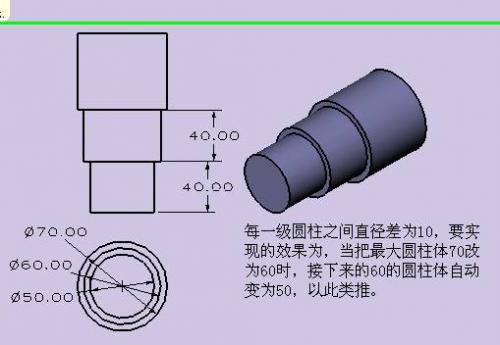

　　產品設計是一個從無到有的過程，在概念設計階段，設計者需要不斷的調整產品參數，以獲得比較理想的設計方案，并最終形成產品。而產品的特征之間，往往存在一定的尺寸關系，如下圖所示，這是一個軸的雛形，最大的部分直徑為70，接下來是60，50，每一級之間的直徑差恒定為10。如果在后期設計時，發現當初確定的最外圍部分的直徑過大或過小時，需要對其進行調整。而調整最大尺寸之后，如何保證另外兩個尺寸也實現聯動，并自動更新呢，這里，我們要用到中望3D的拉伸命令，來實現這個效果。





　　首先說一下中望3D拉伸命令的特性，與Inventor執行拉伸命令時，拉伸的默認特征是面不同的是，中望3D執行拉伸命令時，其拉伸特征為實體輪廓(當然，中望3D還可以對其它對象進行拉伸，比如草圖，曲線列表，在這里不詳述)。下圖所展示的是中望3D的拉伸命令，可以選擇實體的邊作為拉伸對象。




　　(中望3D的拉伸命令) (生成實體)

　　第一步，在XZ平面畫一直徑為70的圓柱，在這里，我們選擇中望3D提供的“圓柱體”直接創建命令，生成如上圖所示實體。

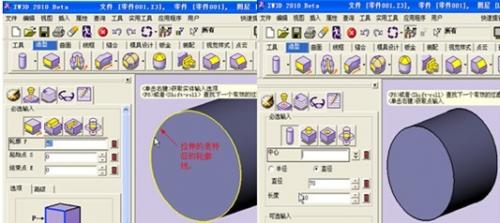

　　第二步，執行拉伸命令，拉伸參數按下圖所示，選擇上一步所生成的圓柱體的邊。選擇這條邊后，中望3D默認將接下來的圓柱的直徑與這條邊關聯起來。在拉伸的“收縮與擴張”參數處設置相應數值，拉伸所生成的圓柱直徑，將以這邊條為基準，自動向里或向外偏移。

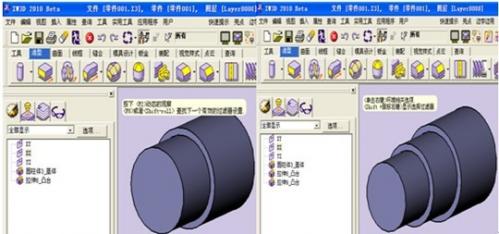

　　這一步實現效果如下圖所示：





　　第三步，用同樣的方法，再實現如上圖所示效果。

　　第四步，為了驗證這三個圓柱之間，是否實現了我們所要求的聯動，我們將最先生成的那個圓柱體，直徑改為60，如果聯動成功，那么另外兩個會自動將直徑遞減，產品外觀形狀依然不變，保持三級軸。如果聯動不成功，則最終結果是三級軸變二級軸(因?yàn)橹暗某叽缡?0-60-50，如果將第一個改為 60，而沒有尺寸聯動的話，則是60-60-50，一個二級軸)。試試看先。改為60，看看效果。

　　改完后，效果如下：





　　到這里，就完全實現了實體聯動的效果。細心去發現，還有許多中望3D的功能點，在提高設計效率上會有很大幫助的。
