還在為cad圖紙中打印pdf格式而苦惱嗎？在CAD圖紙的交互過程中，通常會涉及到圖紙格式的轉換，有時候需要將DWG圖紙轉換為PDF格式。通常做法都是下載一個PDF打印驅動，然后再將圖紙打印成PDF格式。聽說中望CAD在2011新版本中增加了PDF打印驅動，用戶不必下載PDF驅動就能夠直接使用中望CAD2011自帶的PDF驅動來實現DWG圖紙轉換。對于一名經常需要使用PDF格式圖紙的設計師而言，這確實是一個非常實用也非常方便的功能。于是我馬上下載了中望CAD2011，得以在第一時間感受到這個功能。下面就和大家分享一下我的體驗感受。

　　點擊此處下載中望CAD

　　在完成中望CAD2011的安裝之后，打開軟件，在打印機名稱選項中找到添加繪圖儀向?qū)?，直接點擊下一步；

圖1

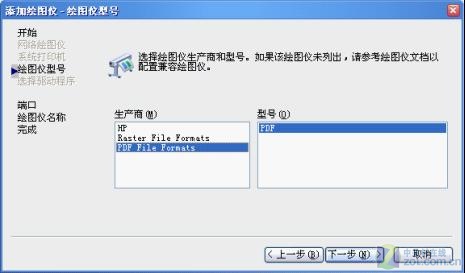

　　選擇中望自帶的PDF驅動，按照默認的設置進行安裝。

圖2

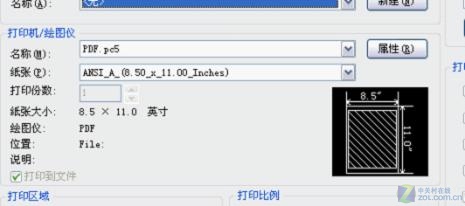

　　打開一幅有多個圖層的圖紙，選擇剛剛安裝的PDF驅動將圖紙打印成PDF

圖3

　　打開剛剛生成的PDF文檔，我們可以看到剛剛由DWG圖紙生成的PDF圖紙了，并且此PDf打印支持將圖層信息保留到PDF文檔中，即可以在PDF文檔中通過打開或關閉原DWG文件的圖層來進行審閱。這樣用戶就可以根據自己看圖時的需要，隱藏一些不需要的圖層，方便了圖紙的觀察。

圖4

　　中望CAD2011自帶的PDF驅動為設計師將圖紙打印為PDF文件帶來了很大的便利，同時可以分圖層的瀏覽PDF圖紙信息。這雖然是一個小功能，但卻能給設計工作帶來很大的便利。如果你也在CAD圖紙打印成PDF格式而苦惱的話，那就趕緊試一試中望CAD2011吧！
