在繪圖過程中，經常會遇到修改過某幅圖紙一段時間后會忘記我們修改過哪些地方。手動打開新老圖紙 在眾多圖元中找差異是非常辛苦的事情。現在，中望CAD 2010 推出了圖紙對比的新功能，利用該功能我們能方便、快捷地找出新舊圖紙的差異。中望CAD的圖紙對比功能實現了DWG圖紙的雙圖快速對比分析，精確定位圖紙差異，并用警戒色提示和區分。

下面我們就通過圖紙對比功能來檢查新、舊圖紙的差異。在中望中可以通過菜單項: ET擴展工具 » 定制工具 » 文件比較 或者命令行: FCMP 來調出圖紙對比功能。使用圖紙對比命令后會出現一個對話框需要選擇新、舊圖紙。如圖1。


圖1

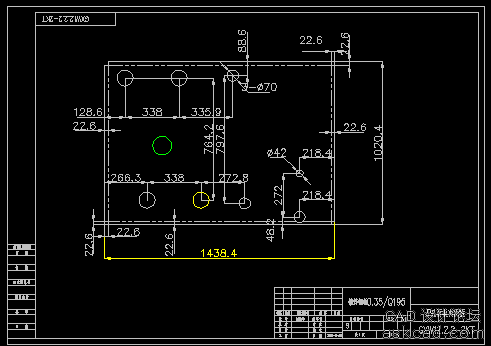

在選擇好舊圖紙和新圖紙之后點“比較”。中望CAD會以只讀的方式分別打開這兩幅圖紙。默認情況下在新圖紙中不同部分（即新增部分）的顏色為綠色，修改部分的顏色為黃色。相同的部分為淺灰色。如圖2。


圖2

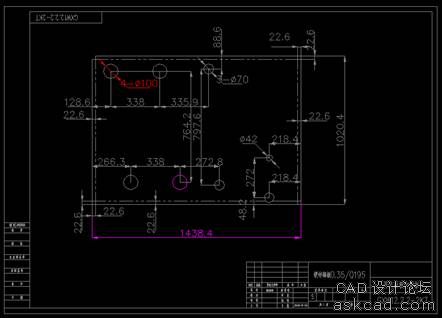

在舊圖紙中不同的部分（即刪除部分）為紅色，修改部分為洋紅色，相同部分為灰色。如圖3。


圖3

通過對比不同圖紙中的顏色，就能很直觀的看出新、舊圖紙之間的差異了。

下面介紹一下圖紙對比功能中選項設置。

選項：展開或折疊比較設置選項。設置：指定要進行比較的設置。顏色：設置要比較部分的顏色。可見：顯示要比較的部分。比較屬性：列出實體的屬性項，設置需要比較的實體屬性。應用：將比較選項中的設置應用到圖紙比較中。重置：恢復比較選項中設置的修改，使其還原到最初的設置。
