CATIA和PROE通過捕捉三點創建的圓都不會在移動，但是用UG通過捕捉三點繪制的圓當拖動或改變尺寸時，形狀就發生了變化！選好的捕捉點為什么會脫離被捕捉對象呢？
如果你也有這樣的疑問，請看本教程！圖1為CATIA設計，圖2為UG設計；
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS45921-0.jpg)
-

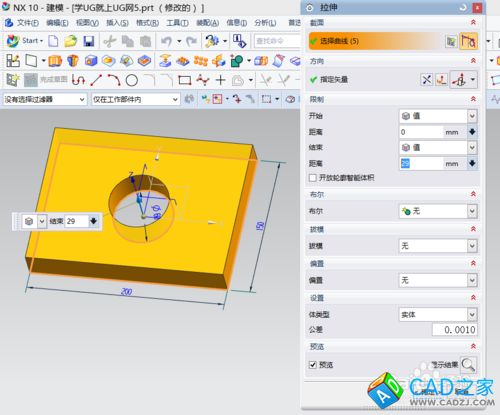

為更好地詮釋捕捉點使用技巧；先用創建一個實體零件；
-
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS42012-1.jpg)
-
以上一步繪制實體的表面為草繪平面，進入到草圖設計中，捕捉矩形的兩邊及孔上的隨意三點來創建圓；
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS45R9-2.jpg)
-
如果想讓通過捕捉三點繪制的圓位置不發生變化，需要為其增加完全固定約束；
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS4I55-3.jpg)
-
為了證時添加固定約束前后的差別，使用移約束命令來刪除上一步創建的完全固定約束；
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS4A37-4.jpg)
-
雙擊圓，隨意為其更改一個尺寸數值；
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS45535-5.jpg)
-
在改變圓的尺寸后，其形狀已經完全脫離了我們剛開始繪制圓時捕捉到的三點！
![UG10.0教程：[25]捕捉點在工作中應用技巧](/uploads/allimg/150304/0FS41052-6.jpg)
-
通過實例，我們得到的結果如下：在UG中通過捕捉三點繪制的圓，其默認是沒有添加完全固定約束，所以當你一改變尺寸或拖動時，其就會發生變化，要想其保持不變，需要為其單獨增加固定約束；而在CATIA與PROE中，其圖元繪制完成后，系統就自動為其添加了固定約束，所以才不會改變
