如何在UG6.0中畫出各類曲線及其周期曲線，現在以正弦曲線為例。
例如：y=200sinx ，函數圖像一個周期的橫坐標長度為1500mm，幅值為200mm.

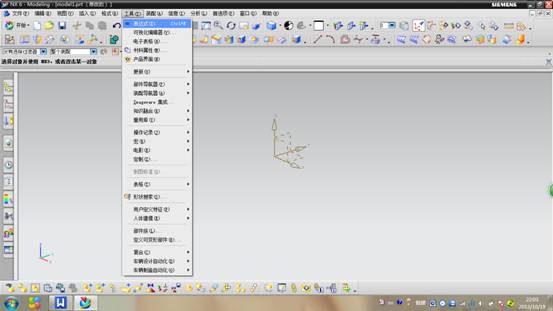

打開UG界面，新建。找到工具，表達式

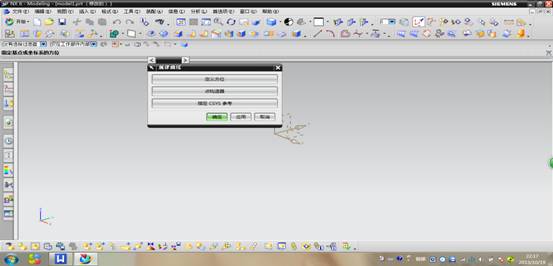

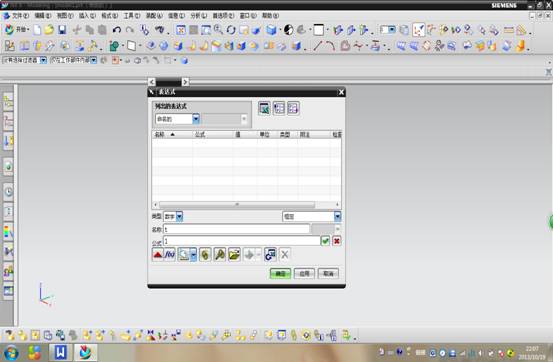

打開表達式，得到以下窗口

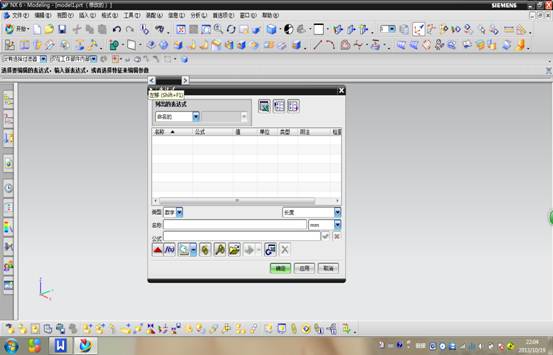

將長度改為恒定，按以下
點后面綠色的勾號

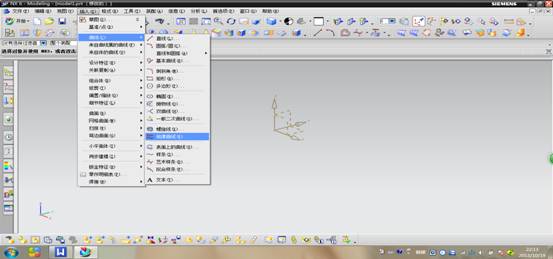

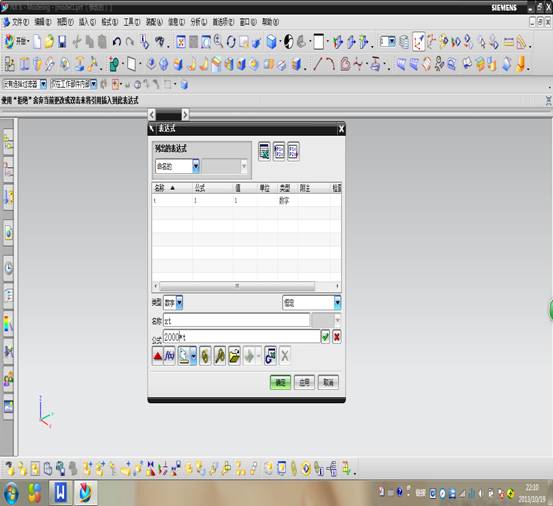

點擊確定，完成。打開插入曲線界面，規律曲線，根據方程

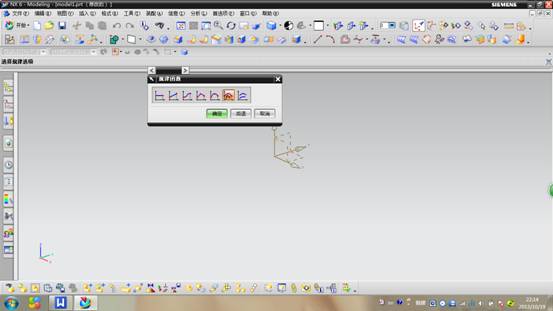

確定，依次出現t,xt,f(t);t,yt,f(t);z,zt,f(t).仍然依次確定。界面如下：

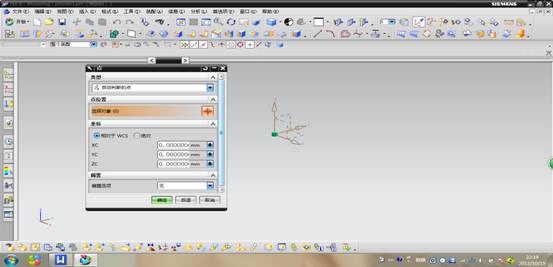

點構造器，選擇原點，確定。

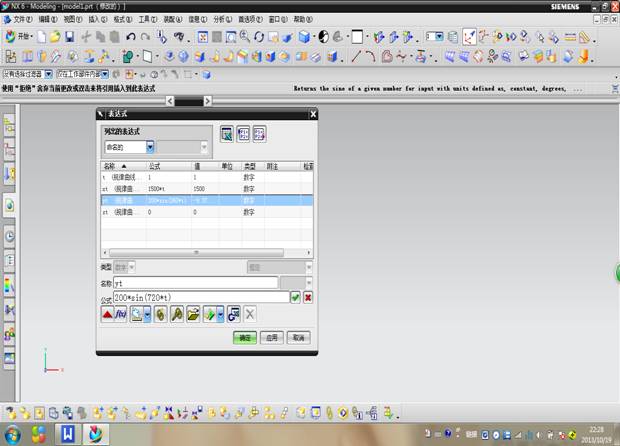

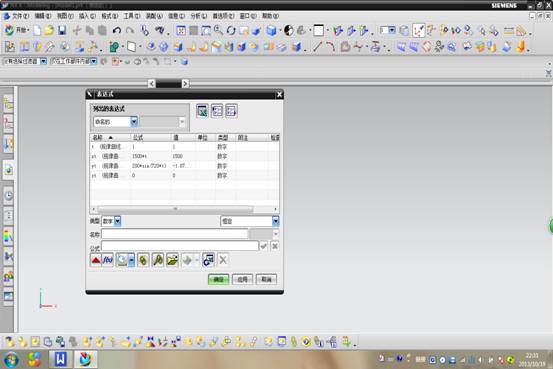

周期函數，兩個周期的話將360改為720，如果是半個周期改為180，其他的可依次類推。

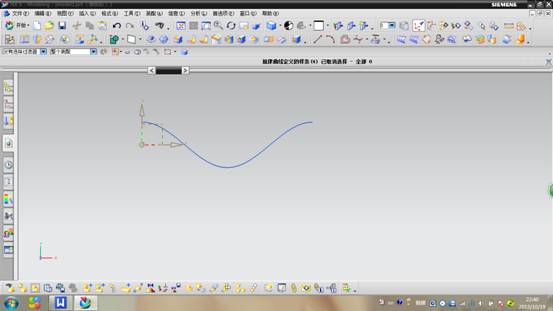

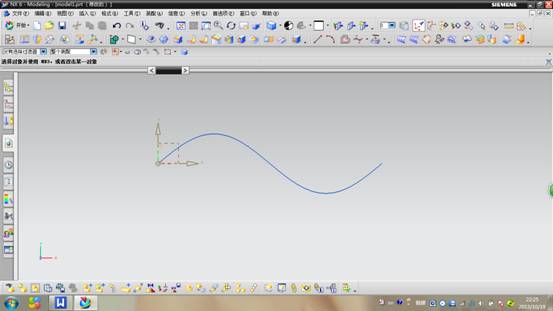

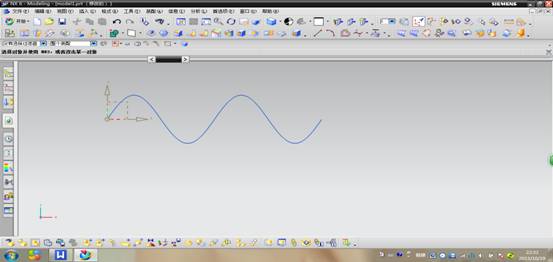

其余步驟如上操作，可得圖像
如果要描述y=200sin(πt+π/2），將上面的表達式改為y=200sin(360*t+90)即可，因?yàn)橹蛔R別二進制和ASCII碼。

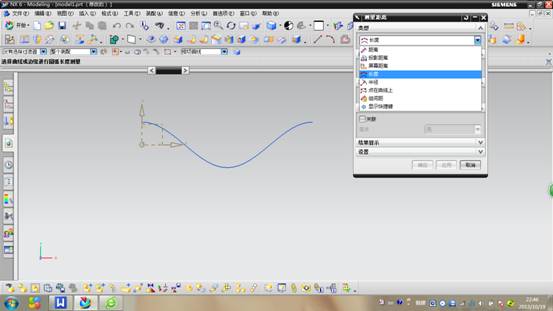

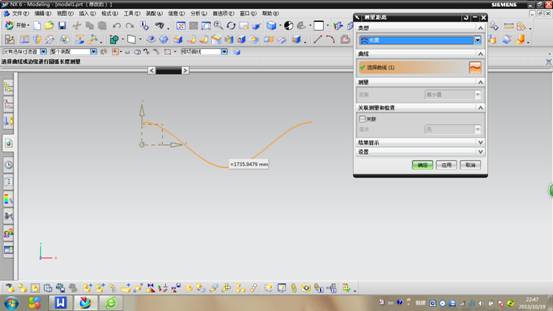

關于測量長度就比較簡單了
