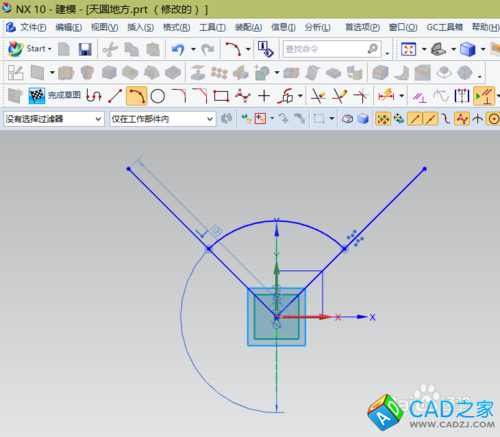

進入到草圖中，繪制一個圓，以圓心為原點，繪制兩條45度線，然后使用修剪曲線剪去其4分之三；

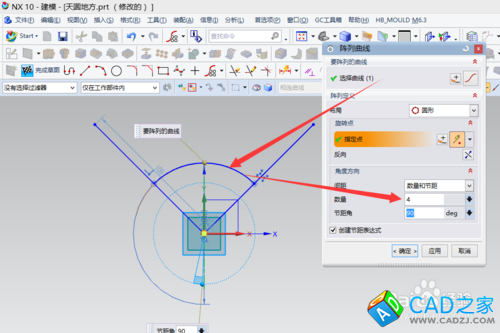

使用曲線陣列命令，選中剛裁減剩下的圓弧進行陣列；

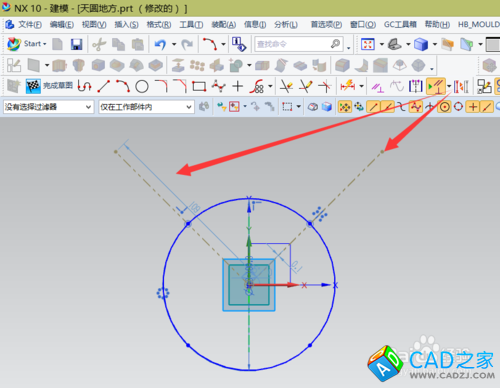

把剛繪制的兩條45度直線使用轉換參考線命令變成虛線，然后完成草圖；得到如圖2的最終圖形；（此步一定要把圓分成四段，否則在使用曲線組命令時，設計出來的零件不合格）

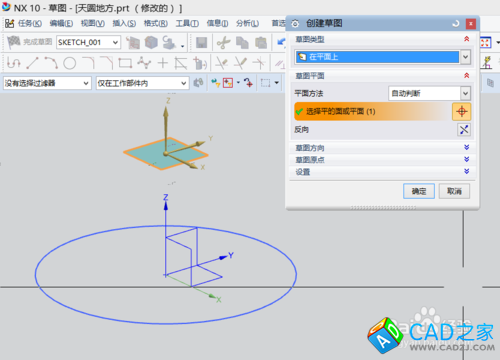

創(chuàng)建一個基準平面，其高度輸入50mm；

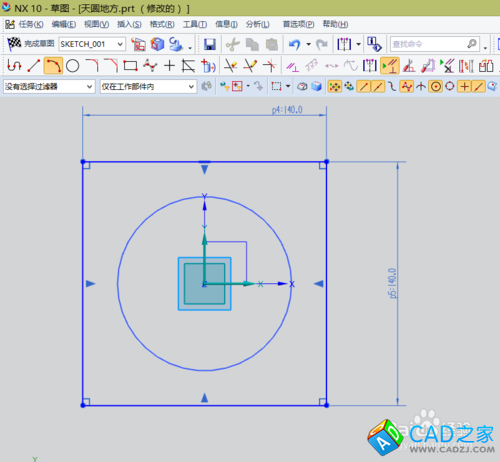

以剛創(chuàng)建的基準平面為草繪平面繪制草圖，在其平面上繪制一個矩形；

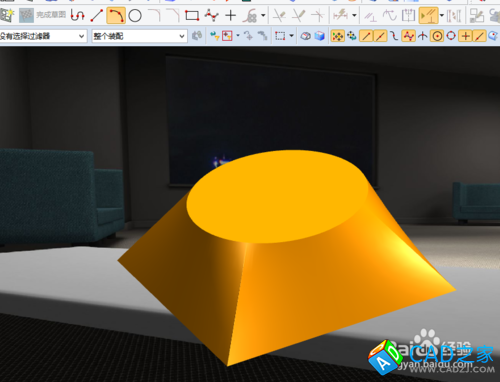

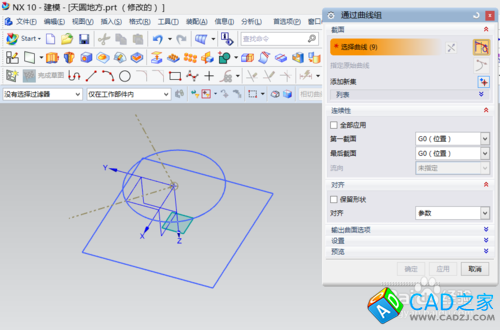

到此構建天圓地方的曲線已經設計完成；使用曲線組命令創(chuàng)建實體，最終得到的三維圖形如圖2；
