關于處理焊接特征

　　使用下列焊接功能有助于改善您的整體設計和焊接工藝。

　　復制焊縫 - 要快速復制單一焊縫，可使用陣列工具在您的設計中陣列焊縫。點焊是進行“尺寸”(Dimension)、“方向”(Direction)、“軸”(Axis) 和“填充”(Fill) 陣列最適合的焊縫類型，但是，可為所有焊縫類型創建“參照”(Reference) 陣列。有關陣列的信息，請參閱“零件幫助”(Part Help)。

　　注意：可陣列焊縫，但無法陣列“坡口加工”或“焊縫凹槽”。

　　編輯焊接特征的尺寸和定義 - 要想更好地實現設計意圖，可編輯焊接特征的定義或尺寸。還可修改陣列中的焊縫數量。

　　創建設計變量 - 要改變焊接設計，可隱含、恢復焊接特征或對其進行重新排序。隱含某些焊接特征也可減少設計中的再生和圖形載入時間。如果要對正常的 Pro/ENGINEER 特征進行重新排序，則可能需要相應地將焊接特征也重新排序。

　　加強焊縫 - 如果要在設計中加強焊縫或創建雙面焊縫，可將焊縫特征加以組合。可使用“撤消組合”(Uncombine) 命令來分離焊縫。

　　快速更改幾何類型 - 如果為實現制造和設計目的要將輕幾何改為實焊縫(或相反)，可在焊接設計中轉換幾何類型。

　　陣列焊縫

　　“焊點”是唯一可進行“尺寸”陣列的焊縫，但是，可為所有焊縫類型創建“參照”陣列。

　　在“模型樹”或圖形窗口中選取焊縫。

　　右鍵單擊，然后選取“陣列”(Pattern)。“陣列”(Pattern) 工具打開。

　　注意：也可選取焊縫，然后單擊“編輯”(Edit)>“陣列”(Pattern)。

　　為焊縫定義陣列。

　　注意：有關“陣列”工具的信息請參閱“零件”幫助或通過單擊并將其拖動到“陣列”用戶界面來獲取上下文相關幫助。

　　完成定義陣列后，單擊。在模型樹中即會列出“陣列”特征。陣列中的第一道焊縫是原始焊縫。

　　更改陣列中的焊縫數量

　　在“模型樹”或圖形窗口中選取“陣列”特征。

　　右鍵單擊，然后選取“編輯”(Edit)。所選陣列中的焊縫數量即會顯示在圖形窗口中。

　　雙擊值框，鍵入新數量并按 ENTER 鍵。

　　單擊，再生此模型。在“模型樹”和圖形窗口中，該陣列中的焊縫數量即會發生變化。

　　刪除焊縫陣列或刪除陣列中的焊縫

　　可只刪除焊縫陣列而不刪除原始焊縫，或者刪除包括原始焊縫的整個陣列特征。

　　在“模型樹”中選取陣列 () 特征，根據您要刪除的內容來轉至步驟 2 或步驟 3。

　　要刪除陣列特征但保留原始焊縫特征，則右鍵單擊并選取“刪除陣列”(Delete Pattern)。組件將會再生并保留原始焊縫，但陣列焊縫已被刪除。

　　要刪除陣列特征和所有相關焊縫(包括原始焊縫)，則：

　　a. 右鍵單擊并選取“刪除”(Delete) 或單擊“編輯”(Edit)>“刪除”(Delete)。原始焊接和選定陣列的所有陣列焊縫即被加亮。系統將提示您確認刪除操作。

　　注意：您可選取“陣列”(Pattern) () 特征本身，或陣列中的任一焊縫，包括原始焊縫。

　　單擊“是”(Yes)，確認刪除。陣列特征和原始焊縫特征即被刪除。

　　編輯焊接特征定義

　　選取您要重定義的“焊縫”、“凹槽”或“坡口加工”焊接特征。

　　右鍵單擊，然后選取“編輯定義”(Edit Definition)。根據所選的焊縫特征，會相應地打開 <焊縫類型> 焊縫、“坡口加工”(EDGE PREPARATION) 或“凹槽”(NOTCH) 對話框。

　　選取您要定義或重定義的“元素”(Element)。根據所選的“元素”(Element)，系統會提示您提供來自菜單或對話框的其它信息。

　　提供所需的信息。

　　單擊“確定”(OK) 關閉對話框。焊縫即完成重定義。

　　關于轉換焊接幾何類型

　　由于實焊和輕焊坡口加工以及焊縫均保留了所有必要的定義和參數，為了滿足制造和設計要求，可使用下列方法之一來實現實焊和輕焊焊接特征之間的轉換：

　　從“焊縫轉換”(Weld Conversion) 對話框中進行選取，并將多個“焊縫”和“坡口加工”特征轉換為相反的幾何類型，包括全部從屬特征(子項)。

　　從“模型樹”中選取“坡口加工”或“焊縫”特征，然后使用快捷菜單命令“轉換”(Convert)。

　　從“坡口加工”(EDGE PREPARATION) 或 <焊縫類型> 焊縫 對話框中，依次選取“元素”(Element)、“幾何類型”(Geom Type) 并更改所選特征的幾何類型。

　　可在零件和組件中轉換實焊和輕焊坡口加工幾何類型。如果您使用標準應用程序(“應用程序”(Application)>“標準”(Standard))操作組件，并轉換相似的焊縫和坡口加工特征(輕焊縫、輕焊坡口加工)，則必須同時轉換這兩種特征(實焊縫、實焊坡口加工)。如果在“標準”(Standard) 應用程序中操作零件，則必須轉換單獨的類型(實焊縫、輕焊坡口加工)。但是，如果在“標準”應用程序中進行轉換之后進入“焊接”應用程序，屏幕將顯示警告消息，建議您手動進行轉換以解決這種矛盾。

　　轉換實焊和輕焊坡口加工的準則

　　轉換實焊和輕焊坡口加工時，下表中的準則會非常有幫助：

　　使用實例準則說明

　　不帶子項的實焊坡口加工將坡口加工轉換為輕焊。

　　轉換為輕焊坡口加工時使用。如果轉換回實焊幾何，會保留所有實焊參照。

　　帶實焊的實焊坡口加工將坡口加工轉換為輕焊，并凍結焊縫或者將其也轉換為輕焊。如果某實焊縫參照一實焊坡口加工，隨后將該實焊坡口加工轉換為輕焊坡口加工，則應將該實焊縫亦轉換為輕焊縫。

　　帶輕焊縫的實焊坡口加工將坡口加工轉換為輕焊并保留輕焊縫。輕焊縫可以保持不變，因為它會繼承新輕焊坡口加工的參照。

　　不帶子項的輕焊坡口加工將坡口加工轉換為實焊坡口加工。轉換到實焊幾何時，為實焊存儲的參數會自動在設計中創建幾何。如果轉換為輕焊幾何，所有實焊參照都將保留。

　　有輕焊縫的輕焊坡口加工將坡口加工轉換為實焊坡口加工，并凍結焊縫或者將其也轉換為實焊。 在轉換為實焊坡口加工的情況下，應轉換輕焊縫/將其參照更改為實焊幾何。

　　帶實焊縫的輕焊坡口加工將坡口加工轉換為實焊并保留實焊縫。

　　將輕焊坡口加工轉換為實焊坡口加工時，系統會提供相應的參照，并凍結特征的所有子項。

　　轉換實焊和輕焊焊接特征

　　通過在“模型樹”中選取特征然后右鍵單擊或使用以下程序，可將焊縫和坡口加工從實焊轉換為輕焊(反之亦然)。只能在組件中轉換焊縫。可在“零件”或“組件”中轉換“坡口加工”。

　　單擊“編輯”(Edit)>“焊縫”(Weld)>“轉換”(Convert)。“焊縫轉換”(Weld Conversion) 對話框打開。

　　在“轉換到”(Convert To) 下，選取要執行的幾何轉換類型：

　　實焊 (Solid) - 在設計中創建焊縫或坡口加工實焊幾何。

　　輕焊 (Light) - 創建無實焊幾何的坡口加工或焊縫

　　注意：

　　如果組件中不含有實焊縫特征，則“轉換到”(Convert To) 的缺省設置將是“輕焊”(Light)。如果組件中只含有實焊縫特征，則“轉換到”(Convert To) 的缺省設置為“實焊”(Solid)。

　　您可同時轉換多個焊接特征，條件是它們必須具有相同的焊接特征類型和幾何類型。

　　在“過濾器”(Filter) 下，“焊縫特征”(Weld Features) 被選中。在“特征”(Feature) 列表中會列出所有可供選定轉換類型使用焊接特征，包括“坡口加工”(Edge Preparation) 特征。

　　若要只列出“坡口加工”特征，請雙擊“坡口加工”(Edge Preps) 復選框。選中和清除“坡口加工”(Edge Preps) 復選框可選擇顯示時包括或不包括“坡口加工”特征。

　　在設計中轉換特征時，如果適用，可單擊“轉換從屬對象”(Convert Dependent Objects) 復選框，以同步轉換焊縫或坡口加工特征的從屬特征(子項)。“子項”(Children) 列表僅包含與焊接相關的從屬特征(子項)。

　　通過“特征”(Feature) 列表或單擊以下任一圖標選取要轉換的焊縫或坡口加工特征：

　　- 從圖形窗口中選取特征。

　　- 選取列表中的所有特征。

　　 - 取消選取所有特征。

　　選取要轉換的特征后，單擊“轉換”(Convert)。特征即被轉換。

　　注意：

　　如果出現警告信息，指出無法自動轉換某特征，請單擊“手工轉換”(Manual Convert)，然后重定義新幾何類型的特征。使用快捷菜單中的“轉換”(Convert) 命令時也會顯示此消息。

　　“符號附件”(Sym Attachment) 是輕焊縫所需的元素。例如，從實角焊縫轉換時，必須在轉換前定義此元素。

　　關于組合焊縫

　　組合焊縫與在同一焊接操作序列中要填充的一個或多個焊縫相關。

　　對于組合焊縫，可選取以下一個選項或全部選項：

　　加固 (Reinforced) - 組合兩種焊縫，創建一種加強焊縫。

　　兩側 (Both Sides) - 在接頭的兩側，將兩條焊縫組合成一條焊縫。

　　注意：所有的加強焊縫都可以是雙面焊縫，但并不是所有的雙面焊縫都是加強焊縫。

　　組合焊縫類型示例說明

　　加固

　　在一個焊接序列中組合了 V 形坡口和角焊縫。

　　1 角焊縫

　　2 坡口

　　兩側 (Both sides)

　　在單個焊接序列中組合了兩個角焊縫。

　　1 兩側角焊縫

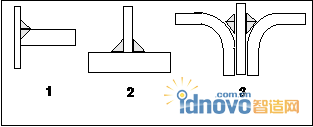

　　可以將四種單獨的焊縫組合成一種混合焊縫。下圖顯示組合焊縫的可能組合。

　　1 加固

　　2 兩側

　　3 加固與兩側

　　可自動顯示某些復合焊縫類型的焊接符號。對于“加固”(Reinforced) 和“雙面”(Both Sides) 焊縫支持的符號如下所示：

　　加固 - (角焊縫總是加固焊縫) - I 形坡口、斜坡口、半喇叭形坡口和 J 形坡口。

　　兩側 (Both sides) - 角焊縫、I 形坡口、V 形坡口、斜坡口、U 形坡口、J 形坡口、喇叭形坡口和半喇叭形坡口。

　　組合和取消組合焊縫

　　組合焊縫

　　單擊“編輯”(Edit)>“焊縫”(Weld)>“組合”(Combine)。出現“組合選項”(COMBINE OPTS) 菜單。

　　指定要組合焊縫的方式，然后單擊“完成：”(Done：)

　　加固 (Reinforced) - 組合兩種焊縫，創建一種加強焊縫。

　　雙面 (Both Sides) - 在接頭的雙面，將兩條焊縫組合成一條焊縫。

　　“搜索工具”(Search Tool) 對話框打開。缺省情況下，“查找”(Look for) 和“查找標準”(Look by) 的值均被設為“特征”(Feature)。“查找范圍”(Look in) 被設置為當前模型，而“類型”(Type) 中的“類別”(Category) 被設置為“焊接”(Welding)。

　　單擊“立即查找”(Find Now)。在“找到的項目”(items found) 列表中將列出當前組件中撤消組合的焊縫。

　　在“找到的項目”(Items Found) 列表中，選取要與另一道焊縫組合的第一道焊縫并單擊。該焊縫的名稱即會移動到“所選項目”(items selected) 列表中。

　　單擊“關閉”(Close)。“搜索工具”(Search Tool) 對話框再次打開。

　　選取要與另一道焊縫組合的第二道焊縫并單擊。該焊縫的名稱即會移動到“所選項目”(items selected) 列表中。

　　單擊“關閉”(Close)。對話框關閉，同時在消息區顯示確認此兩道焊縫已組合的消息。

　　撤消組合焊縫

　　撤消組合操作會使組合焊縫中的所有相關焊縫都會變為獨立焊縫，而且每一焊縫都會恢復其自身的序列標識。

　　單擊“編輯”(Edit)>“焊縫”(Weld)>“撤消組合”(Uncombine)。“搜索工具”(Search Tool) 對話框打開。缺省情況下，“查找”(Look for) 和“查找標準”(Look by) 的值均被設為“特征”(Feature)。“查找范圍”(Look in) 被設置為當前模型，而“類型”(Type) 中的“類別”(Category) 被設為“焊接”(Welding)。

　　單擊“立即查找”(Find Now)。在“找到的項目”(items found) 列表中將列出當前組件中已組合的焊縫。

　　在“找到的項目”(items found) 列表中選取要撤消組合的焊縫并單擊。該焊縫即會移動到“所選項目”(items selected) 列表中。

　　單擊“關閉”(Close)。“搜索工具”(Search Tool) 對話框關閉，同時顯示一則消息，確認已撤消組合該焊縫。

　　注意：撤消組合焊縫時，只需從“找到的項目”(items found) 列表中選取一道焊縫并將其移動到“所選項目”(items selected) 列表中即可。單擊“關閉”(Close) 時，還會移除與選定焊縫組合的焊縫。
