一、關于PROE軟件

　　Pro/E可謂是一個全方位的3D產品開發軟件,集成了零件設計、產品裝配、模具開發、數控加工、鈑金件設計、鑄造件設計、造型設計、逆向工程、自動測量、機構仿真、應力分析,產品數據庫管理等功能于一體.其首創的參數式設計給傳統的模具設計帶來了許多新觀念,強調實體模型架構優于傳統的面模型架構和線模型架構.

　　二、邊界混合曲面

　　拉伸、旋轉、掃描、混合、可變剖面掃描、掃描混合及螺旋掃描等構建實體的方法均可創建曲面。但在復雜的三維建模中經常包含有復雜的曲面特征。此時，巧妙使用高級曲面特征，可構建出非常復雜和美觀的外形。

　　邊界混合曲面，就是通過定義邊界的方式產生曲面。通過一或兩方向上的序列曲線來構成面的，所以要創建邊界混成面，首先要創建所有的邊界包括外部和內部邊界。邊界創建好之后創建就簡單了，只需按照順序選擇兩個方向上的曲線便可。

　　如果創建的邊界混成面有想鄰的曲面的話，那么這條公共邊的邊界條件就可以定義成下面的四種：

　　Free(自由)：也就是新創建的面和原曲面沒有約束關系

　　Tangent(相切)：新創建的曲面將相切于原曲面(G1連接)

　　Normal(垂直)：新創建的曲面講垂直于原曲面

　　Curvature(曲率)：新創建的曲面將和原曲面是曲率連續(G2連接)

　　三、具體操作過程

　　單擊【插入】-- 【邊界混合】打開邊界混合特征操控板。

　　(1)在每選擇曲線時要注意曲線的順序。

　　(2)以兩個方向定義的混合曲面，外部邊界必須構成一封閉環。

　　(3)點/頂點可以用來代替第一條或最后一條曲線。

　　1、在一個方向創建邊界混合曲面

　　(1)單擊【插入】-- 【邊界混合】打開邊界混合特征操控板。

　　(2)選擇在第一方向要構成曲面的曲線。

　　(3)完成特征構建。

　　(2)單擊【插入】-- 【邊界混合】打開邊界混合特征操控板。

　　(3)選擇在第一方向要構成曲面的曲線

　　完成特征構建

　　2、在兩個方向創建邊界混合曲面

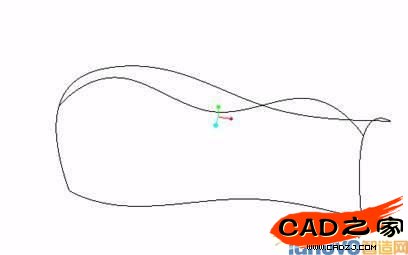

　　(1)創建曲線如圖所示

　　(2)單擊【插入】-- 【邊界混合】打開邊界混合特征操控板。

　　(3)選擇在第一、第二方向要構成曲面的曲線。

　　完成特征構建

　　四、總結

　　邊界混合(Boundary Blend)是所有3D Cad軟件中應用最廣泛的通用構面功能了。也是在通常的造型中使用頻率最高的指令。Boundary Blend指令的創建相對來說比較容易理解，但是要用好Boundary Blend卻也并不是太簡單的事，只有充分理解它的各個子項的作用，才能在合適的場合使用更合適的邊界混合方法。
