Proe勺子建模圖文教程 曲面設計詳細教學

勺子建模是proe曲面造型的典型例子，主要運用了線構面，合并，曲面倒圓角，插入基準曲線，二次投影等proe功能，下面就以圖文的方式給大家分享下具體的畫法。如有不清楚之處，可以下文章尾部下載教程附件，附件是由proe5.0建模的。
具體步驟：
1、畫一條橢圓曲線，進入草繪，如圖

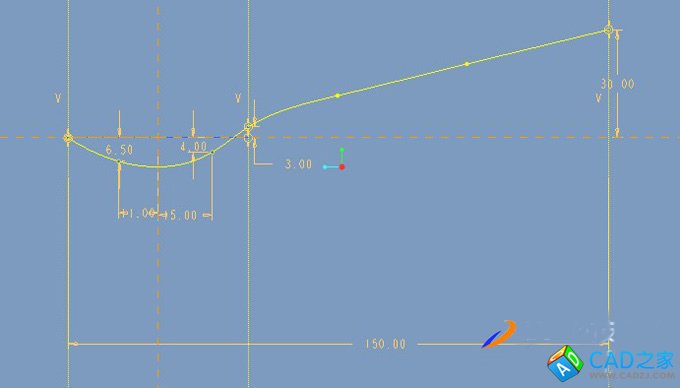

2、畫第二條曲線，如圖

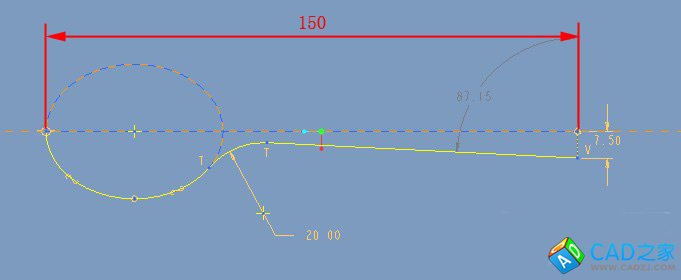

3、畫第三條曲線，如圖




4、畫第四條曲線，如圖

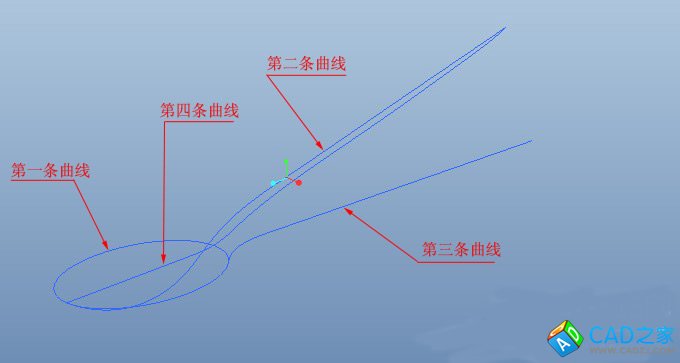

5、以上四條曲面畫好后的效果，如圖

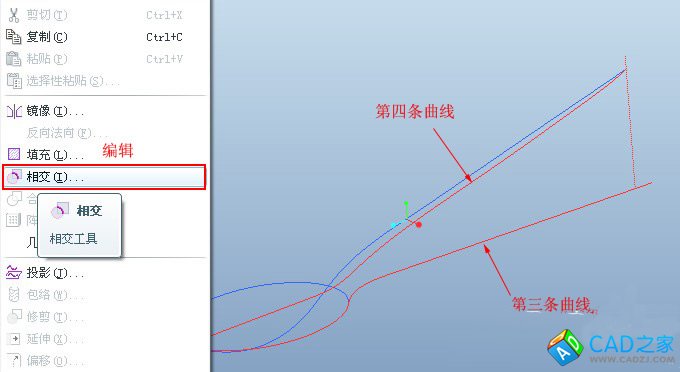

6、進行二次投影操作，以第三條和第四條曲線為輔助，選中第三條和第四條曲線——單擊編輯——相交——即可

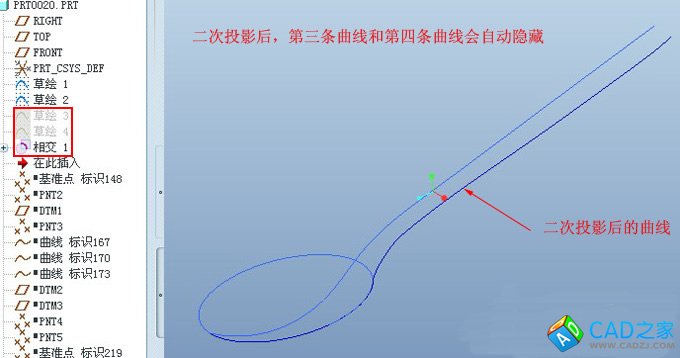

7、二次投影后的曲線出來了，效果如圖

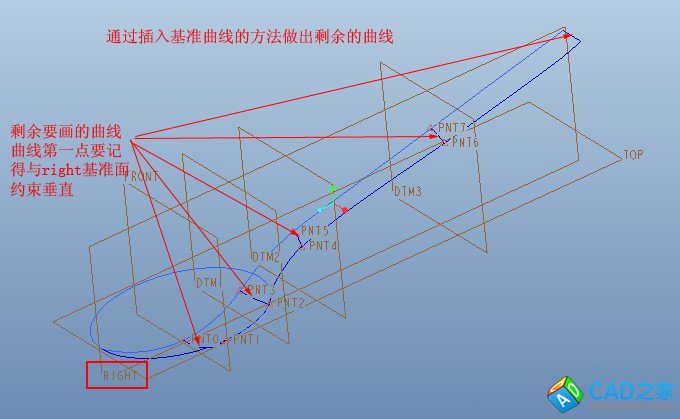

8、分別做基準點和基準面，然后通過插入基準曲線插入基準曲線的方法，分別作出剩余的曲線，如圖

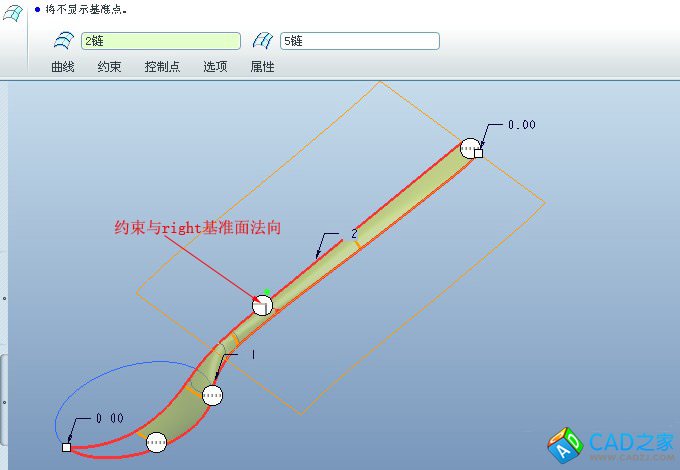

9、曲線構面的方法操作，如圖




10、曲面頂點倒圓角，鏡像，合并曲面，如圖




11、進行加厚，再進行倒圓角，最終要做的勺子建模就完成啦，如圖
