PROE中投影草繪的方法：
用拉伸命令繪制一個圓柱作為投影對象。
在proe菜單欄點擊“編輯”——“投影”——“參照”——“投影草繪”。如圖：

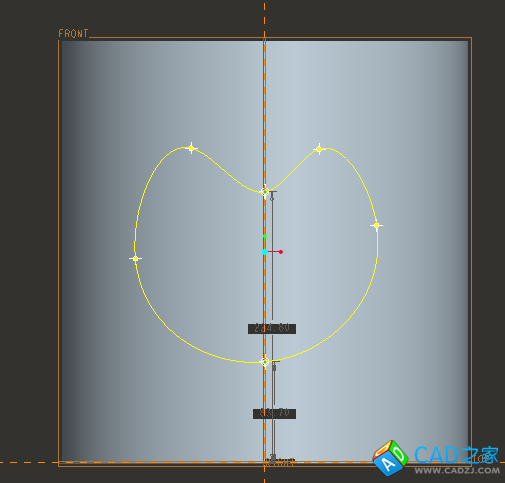

點擊“定義”，選擇FRO面進入草繪環境，繪制如圖所示的草繪截面：

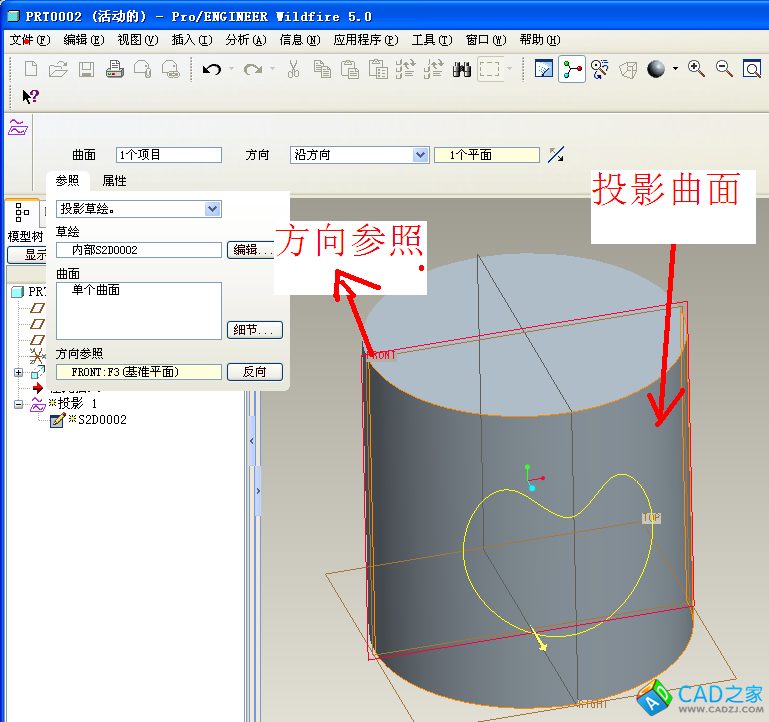

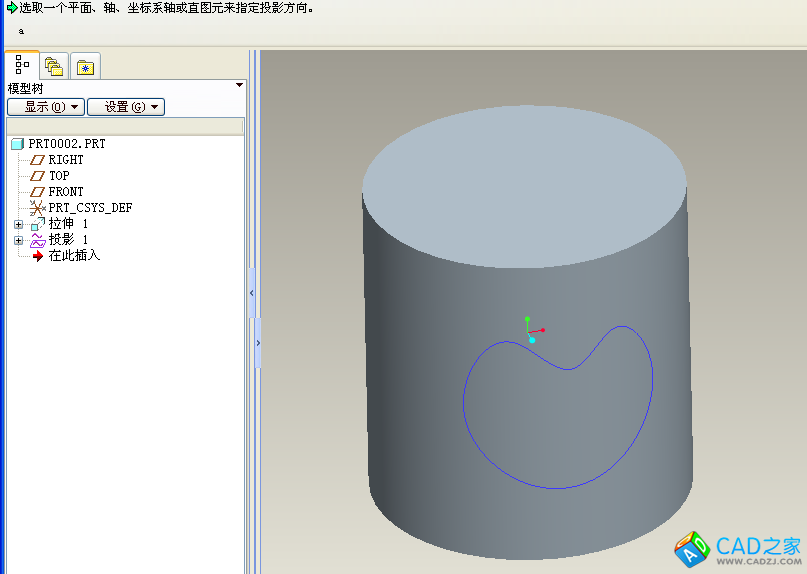

繪制好之后打√退出，選擇圓柱曲面為投影曲面，fro面為方向參照，即可得到如圖
所示的投影曲線。
Proe投影草繪怎么操作的詳細圖文講解
時間:2017-05-11 06:50:09 來源:未知
推薦文章
PROE中投影草繪的方法：
用拉伸命令繪制一個圓柱作為投影對象。
在proe菜單欄點擊“編輯”——“投影”——“參照”——“投影草繪”。如圖：
點擊“定義”，選擇FRO面進入草繪環境，繪制如圖所示的草繪截面：
繪制好之后打√退出，選擇圓柱曲面為投影曲面，fro面為方向參照，即可得到如圖
所示的投影曲線。
