在眾多的國產CAD品牌中，中望CAD是我和不少同道人都感覺挺不錯的一款軟件，作為中望CAD的忠實用戶，通過這些年的使用，我認為中望CAD是完全可以滿足企業產品創新的需要的。
        去年底推出的中望CAD2008的整體性能得到了很大的提升，時隔4個月，中望再次對軟件進行升級，推出了中望CAD 2008i版，在繼承中望CAD 2008特性的基礎上，中望CAD 2008i對部分功能做了深層次的優化，并且重構了其中的一些命令。下面所要詳細介紹的就是功能及界面改動最大的填充（Hatch）功能。



填充界面的改造和新接口的添加

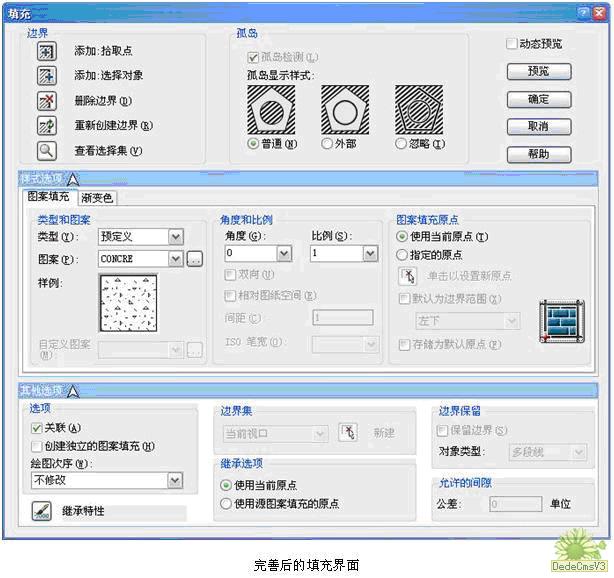

        相比之前的版本，新的Hatch界面最大的特點就是在單一界面里包含了更多的設置項。對于繪圖人員，新的界面將更直觀并易于使用。原有和新增的接口在此界面里分為3個設置區域，從上至下分別是填充邊界的選取、填充圖案的選取和其它輔助設置項，下面將針對前兩項的重點接口做出詳細介紹。



1、邊界集的選取：
       在坐上角我們可以看到，對于邊界集的選取方式，除了原有的“拾取點”和“選擇對象#p#分頁標題#e#”外，新增了“刪除邊界”、“重新創建邊界”、“查看選擇集”3個選項。

#p#分頁標題#e#

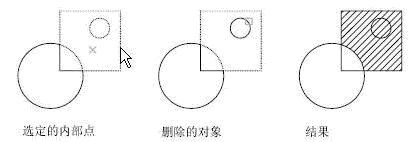

    刪除邊界：將多余的對象排除在邊界集外，使其不參與邊界計算。

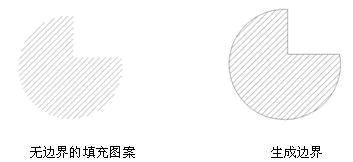

  重新創建邊界：以填充圖案自身補全其邊界，采取編輯已有圖案的方式，可將生成的邊界類型定義為面域或多段線（






    查看邊界集：點擊此按鈕后，可在繪圖區域亮顯當前定義的邊界集合。

    此外，新增的“動態預覽”功能也極為實用，選取此選項后，隨著每次添加或刪除邊界集，填充效果也將實時顯示。



2、填充圖案部分的改進主要有4方面：自定義類型的圖案填充、圖案填充原點、相對圖紙空間調整圖案比例和漸變色填充。

    自定義圖案#p#分頁標題#e#：此功能允許設計人員調用自行設計的圖案類型，其下拉列表將顯示最近使用的六個自定義圖案，也可以點擊列表后面的




按鈕開啟“填充圖案選項板”對話框，通過預覽圖像，選擇自定義圖案。

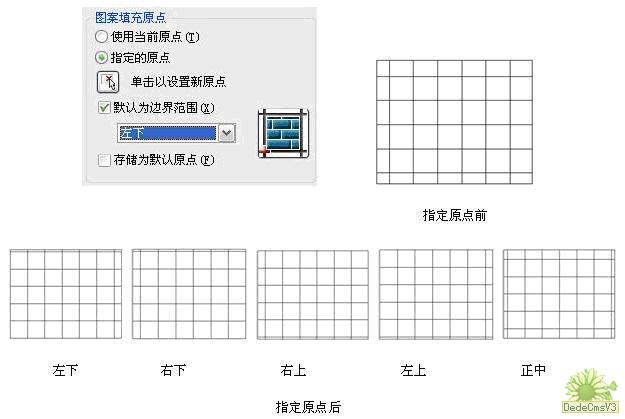

     圖案填充原點：在實際的繪圖過程中，有時需要將填充圖案嚴格對齊到某個局部邊界，此時就需要指定原點，在早期版本的ZWCAD中使用snapbase參數實現，在08i版中我們把這個參數的功能設計在界面上，這就使得執行更加方便， 在用鼠標指定了原點后，可以進一步調整原點相對與邊界范圍的位置，共有5種情況：左下、右下、左上、右上、正中，另外在選擇了“存儲為默認原點”選項后，可將原點坐標信息保存起來，避免重復設置，原點坐標值通過系統變量 HPORIGIN 查看。





   相對圖紙空間調整圖案比例：此選項只可用于圖紙空間的布局中，勾選后，填充圖案的實際比例將以設置比例與布局的比例的乘積計算。比如布局中的一個視口的顯示比例定義為1：10，激活此視口，對其中的兩個三角形做圖案填充，左邊圖形以
填充，右邊圖形以

填充，分別乘以#p#分頁標題#e#10，則兩個圖案的實際比例為10和30。








    新增漸變色填充功能：漸變色填充是ZWCAD 2008i版新增的重點功能，它是以色彩作為填充對象，豐富了圖形的表現力，滿足更廣泛用戶的需求。ZWCAD 2008i同時支持單色漸變填充和雙色漸變填充，漸變圖案包括直線形漸變、圓柱形漸變、曲線漸變、球形漸變、半球形漸變及對應的反轉形態漸變。

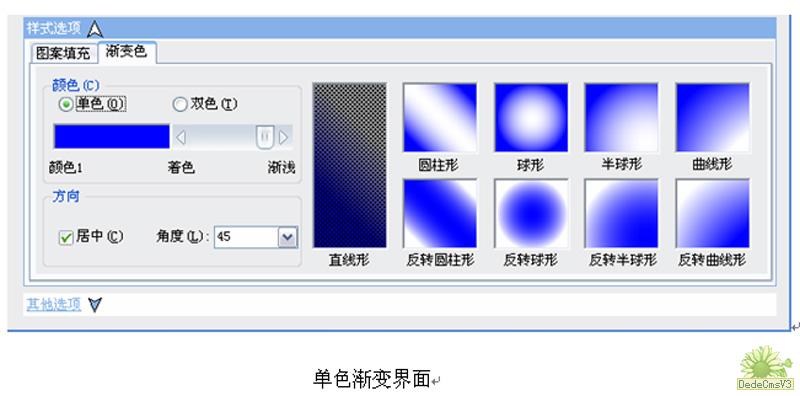

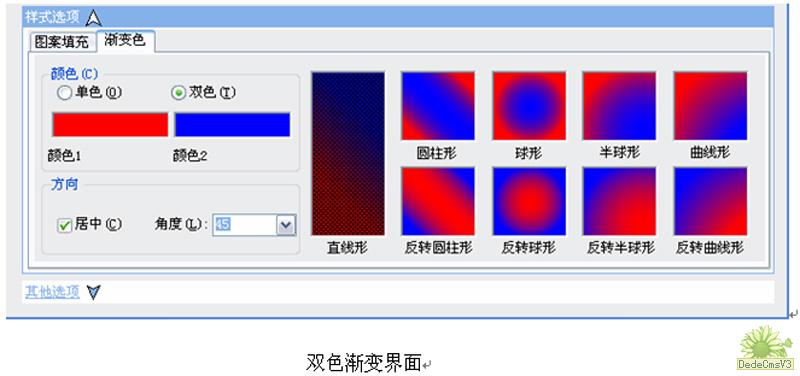

漸變色填充的設置界面如圖所示，右側的示意圖非常清楚的展現其效果。通過點擊顏色塊，在ZWCAD的色彩系統中選擇所需的顏色，在方向一欄內調整居中和角度，在示意圖中選擇形態，即可完成漸變色填充設置。對于使用單色狀態時還可以調節著色的漸淺變化。

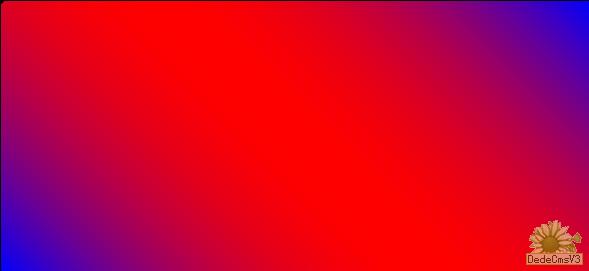

 下圖展示了當采用雙色、反轉圓柱、#p#分頁標題#e#45°角時的漸變色填充效果：






     通過上述介紹，我們對中望CAD2008i的新功能有了更深入的認識。實際上也是這樣，隨著工作壓力的不斷加大，不少設計師都希望能從日常繁雜的設計工作中解放出來，而使用一款好的CAD軟件，既不影響設計效果，又可以有效節省工作時間。

    中望CAD這些年來給人的感覺，正是在朝著這樣的方向不斷改進。在整體性能方面，中望CAD緊跟世界最新技術并很好地結合了我國用戶的實際需求。在軟件的實用性方面中望CAD也做出了很多改進，軟件越來越注重設計師的細微需求。總體上來說，中望CAD是一款功能強大、易學好用的優秀國產CAD軟件，更加符合我國設計師的工作需要。
