在繪圖過程中，為了更清楚的查看視圖，需要對圖形進行放大和縮小，放大和縮小只是改變圖形的顯示比例，而不改變圖形的實際大小，與對象編輯的縮放不同。

可以通過以下方法進行圖形縮放：1、圖形進行縮放的命令是zoom，在命令行中輸入zoom并回車，啟動縮放命令，則命令行提示如下所示。

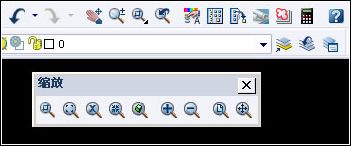

2、“縮放”工具欄。在任意一個工具欄上單擊鼠標右鍵，在彈出的菜單欄中選擇“縮放”。還有部分“縮放”選項在“標準”工具欄中。



3、單擊“標準”工具欄上的“窗口縮放”圖標，按住鼠標左鍵不放，會彈出其他的其他的縮放選項。（因為默認的“窗口縮放”圖標帶有一個黑三角按鈕）

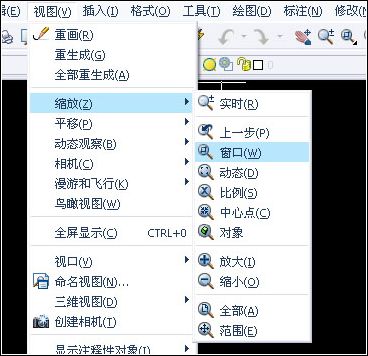

4、菜單欄【視圖】——“縮放”。



（一）實時縮放。

實時縮放是指隨著鼠標的移動，圖形動態的改變大小?？梢酝ㄟ^以下方法進行“實時縮放”。1、菜單欄【視圖】——“縮放”——“實時”。2、單擊“標準”工具欄中的“實時縮放”圖標。3、在命令行中輸入zoom并回車。4、在繪圖區單擊鼠標右鍵，在彈出的快捷菜單中選擇“縮放”選項。

1、單擊“標準”工具欄中的“實時縮放”圖標，此時光標的形狀變成放大鏡的形狀。

2、然后按住鼠標左鍵并拖動進行縮放圖形，向上拖動為放大圖形，向下拖動為縮小圖形。

3、完成縮放后，按回車鍵或者Esc鍵，或者在屏幕上按下鼠標右鍵選擇“退出”選項。

（二）窗口縮放。

窗口縮放是指通過指定區域的角點，快速縮放到指定的矩形區域中，縮放后的新視圖中，所定義的矩形區域將被放大到充滿當前視圖（也就是整個窗口顯示指定的矩形區域）。

可以通過以下方法進行“窗口縮放”。1、菜單欄【視圖】——“縮放”——“窗口”。2、單擊“標準”工具欄上的“窗口縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入w并回車。

1、單擊“標準”工具欄上的“窗口縮放”圖標。

2、在命令行的提示下指定要查看區域的第一個角點，然后再指定其對角點。





（三）縮放上一個。

當完成圖形中的局部編輯后，可能需要將放大的圖形縮小，以觀察總體布局，可以使用“縮放上一個”快速返回到前一個視圖。意思就是縮放顯示上一個視圖。最多可連續恢復此前的10 個視圖。

可以通過以下方法進行“縮放上一個”。1、菜單欄【視圖】——“縮放”——“上一步”。2、單擊“標準”工具欄上的“縮放上一個”圖標。3、在命令行中輸入zoom并回車，然后輸入p并回車。#p#分頁標題#e#



（四）動態縮放。

動態縮放是通過視圖框來顯示選定的區域。移動視圖框或調整它的大小，將其中的圖像平移或縮放，充滿整個視口。

可以通過以下方法進行“動態縮放”。1、菜單欄【視圖】——“縮放”——“動態”。2、單擊“縮放”工具欄上的“動態縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入d并回車。

1、單擊“縮放”工具欄上的“動態縮放”圖標。

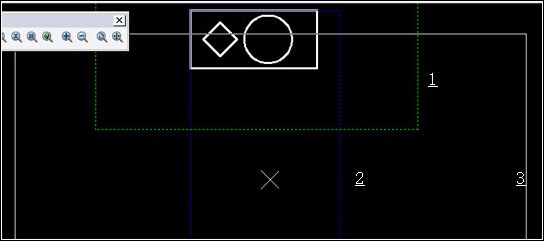

2、此時繪圖區中出現兩個虛線框和一個實線框，如圖。（截圖不太清晰）

其中虛線矩形1（黃色）代表圖形范圍，虛線矩形2（藍色）代表當前視圖所占的區域。（不明白為什么怎么超出了圖形范圍，因為這個藍色虛線矩形2要比矩形1窄很多）。實線矩形框3（白色，中間有X號）即為視圖框?？梢詠砘匾苿右晥D框。



3、可以來回移動視圖框確定視圖框的位置。單擊鼠標左鍵確定視圖框的位置后，視圖框右側將顯示一個箭頭標識，如圖。



可以通過改變視圖框的大小來改變縮放的比例，向左移動光標，將縮小視圖框大小，即放大了圖形的顯示比例，向右移動光標，將放大視圖框大小，即縮小了圖形的顯示比例。

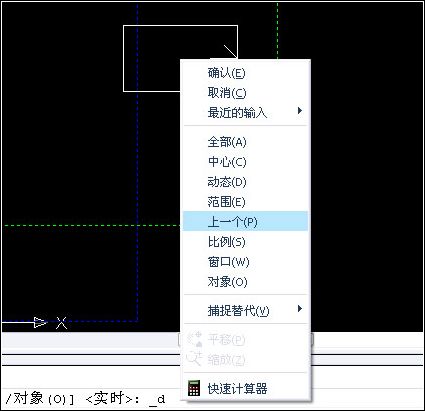

4、當視圖框的位置和大小確定后，然后回車，或者單擊鼠標右鍵在彈出的快捷菜單中選擇“確認”，則視圖框包圍的視圖就成為縮放為當前視圖。



（五）比例縮放。

以指定的比例因子縮放顯示。AutoCAD2008提供了三種形式的比例縮放。1、相對圖形界限的比例縮放。2、相對當前視圖的比例縮放。3、相對圖紙空間的比例縮放。

可以通過以下方法進行“比例縮放”。1、菜單欄【視圖】——“縮放”——“比例”。2、單擊“縮放”工具欄上的“比例縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入s并回車。



1、相對圖形界限的比例縮放。在命令行的提示下，直接輸入一個不需帶有任何后綴的數值即可。

2、相對當前視圖的比例縮放。在命令行的提示下，輸入帶有后綴x的比例系數即可，比如輸入5x，則圖形會以當前圖形的5倍大小顯示。

3、相對圖紙空間的比例縮放。在命令行的提示下，輸入帶有后綴xp的比例系數即可，比如輸入2xp，則圖形會以圖紙空間的2倍大小顯示，通常在布局中使用。

（六）中心縮放。

“中心縮放”可以重新定位圖形的中心點。縮放顯示由中心點和放大比例（或高度）所定義的窗口。

可以通過以下方法進行“中心縮放”。1、菜單欄【視圖】——“縮放”——“中心點”。2、單擊“縮放”工具欄上的“中心縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入c并回車。#p#分頁標題#e#



（七）縮放對象。

縮放以便盡可能大地顯示一個或多個選定的對象，并使其放大后的對象位于繪圖區域的中心。

可以通過以下方法進行“縮放對象”。1、菜單欄【視圖】——“縮放”——“對象”。2、單擊“縮放”工具欄上的“縮放對象”圖標。3、在命令行中輸入zoom并回車，然后輸入o并回車。



（八）放大和縮小。

按照系統默認的縮放比例進行縮放。

可以通過以下方法進行“放大”和“縮小”。1、菜單欄【視圖】——“縮放”——“放大”（或縮小）。2、單擊“縮放”工具欄上的“放大”（或縮?。﹫D標。



（九）全部縮放。

在當前視口中縮放顯示整個圖形。

可以通過以下方法進行“全部縮放”。1、菜單欄【視圖】——“縮放”——“全部”。2、單擊“縮放”工具欄上的“全部縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入a并回車。



（十）范圍縮放。

使所有對象最大化顯示，充滿整個視口。

可以通過以下方法進行“范圍縮放”。1、菜單欄【視圖】——“縮放”——“范圍”。2、單擊“縮放”工具欄上的“范圍縮放”圖標。3、在命令行中輸入zoom并回車，然后輸入e并回車。
