下面所講的是構造線命令，構造線學起來比較簡單，也很快捷，構造線也可以稱為參照線，是無限長度的線條。

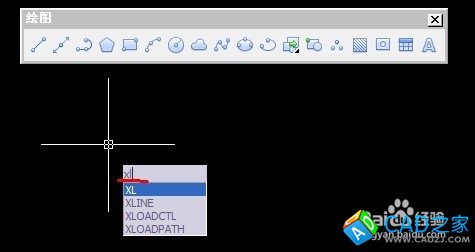

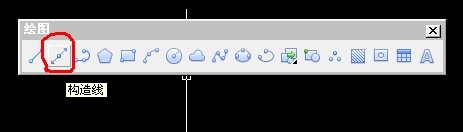

構造線的命令可以點擊工具欄的命令按鈕，也可以點擊繪圖，下拉有個構造線，也可以輸入xl回車，XL是構造線的快捷鍵。

1點擊構造線命令后，在繪圖區點擊一點確定構造線的位置，然后移動鼠標，構造線會變動位置，隨便點擊一點構造線確定。

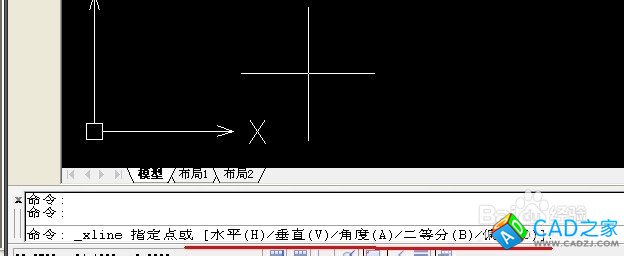

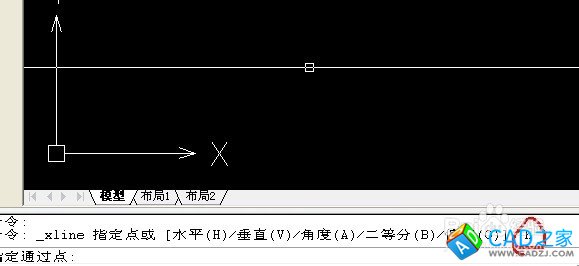

2構造線的畫法有很多種，圖示有水平畫法，有垂直畫法，有角度畫法，平分畫法，偏移畫法。

首先水平畫法，就是點擊構造線命令，輸入H回車，這時鼠標在繪圖區點擊，就是一個水平的構造線，可以連續點擊形成多個水平構造線，按ESC鍵退出命令。

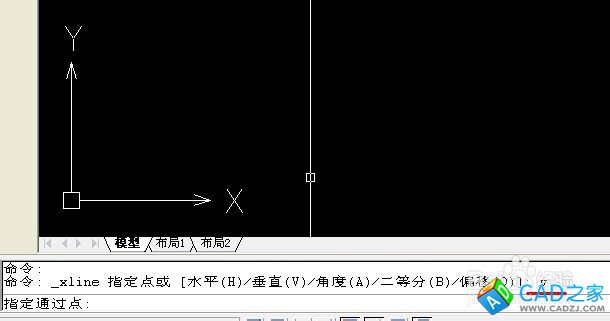

垂直畫法，方法和水平一樣，點擊命令，輸入V回車，畫出的就是垂直構造線。

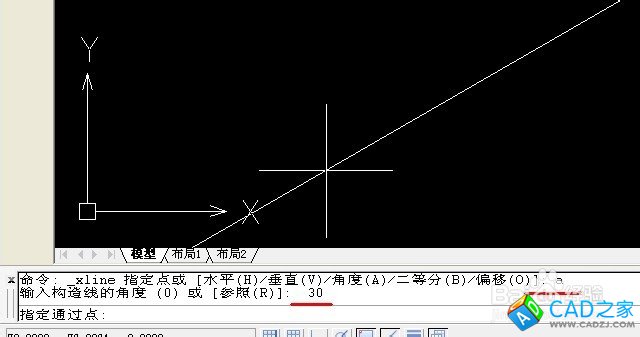

角度畫法，點擊構造線命令，輸入A回車，比如角度是30度，輸入30回車，在繪圖區點擊得到30度的構造線

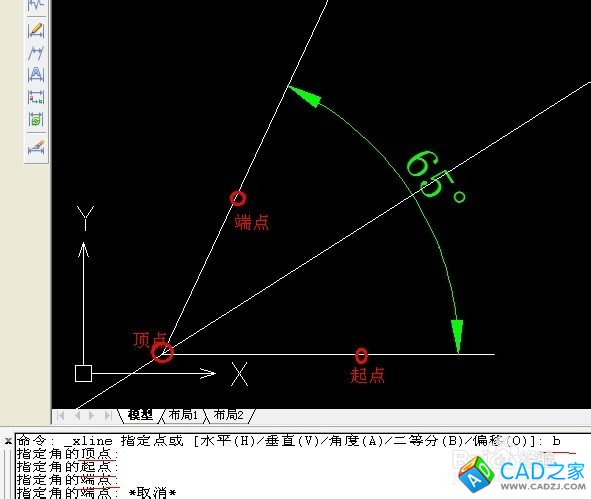

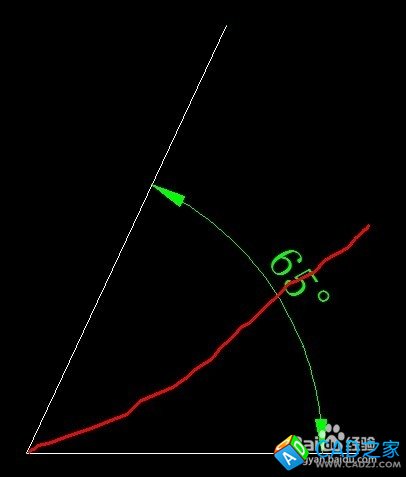

下面說的是二等分，二等分可以理解為是角平分線，比如我圖示一個65度的角，我要畫角平分線，那么步驟是：點擊構造線命令，輸入B回車，點擊頂點，點擊起點，點端點，按ESC鍵退出命令，得到角平分線。頂點圖示標出，起點是第一條邊上的任意一點，端點是另一條邊上的任意一點。

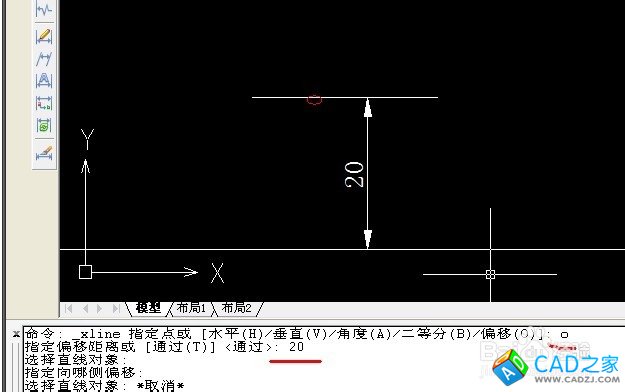

偏移畫法，就是圖上一條線段，我想畫一個構造線和這個線段距離是20的，那么步驟是：點擊命令，輸入O回車，輸入20回車，點擊線段，在線段下方點擊一點得到構造線，按ESC鍵退出命令。

以上是圖文解說，下面插入一個動態圖演示全過程，希望對你們有幫助，祝您學習愉快！
