一、布局（圖紙空間）與模型空間的比較

　　模型選項卡可獲取無限的圖形區域。在模型空間中，按 1:1 的比例繪制，最后的打印比例交給布局來完成。

　　通過布局選項卡可訪問虛擬圖形表。設置布局時，可以通知 AutoCAD 所用表的尺寸。布局表示圖形表。此布局環境稱為圖紙空間。

　　如果模型有幾種視圖，則應當考慮利用圖紙空間。雖然圖紙空間是為3D打印要求而設計的，但對2D布局也是有用的。例如：如果想以不同比例顯示模 型的視圖，圖紙空間是不可缺少的。圖紙空間是一種用于打印的幾種視圖布局的特殊的工具。它模擬一張用戶的打印紙，而且要在其上安排視圖。用戶借助浮動視口 安排視圖。

　　二、建立布局的步驟

　　下邊我們用一個實際的例子說明布局的幾個關鍵點。

　　在圖紙上繪圖要先考慮一下比例和布局，而在CAD中繪圖沒有必要先考慮比例和布局，只需在模型空間中按1：1的比例繪圖，打印比例和如何布置圖 紙交由最后的布局設置完成。在模型空間中繪好圖之后就可以進行布局的設置了。

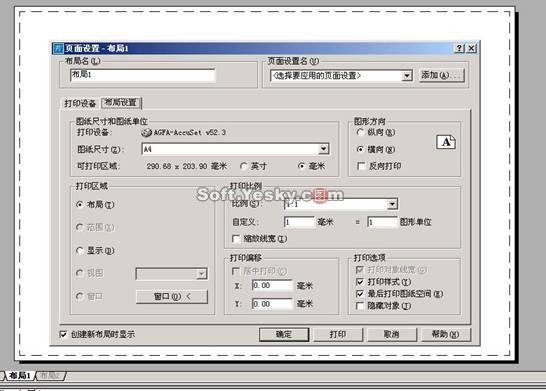

　　CAD中有兩個默認的布局，點擊布局首先彈出一個頁面設置的窗口，設置需要的打印機和紙張，打印比例設置為1：1，之后確定即自動生成一個視 口，視口應單獨設置一個圖層以便以后打印時可以隱藏視口線。

　　插入標題欄。

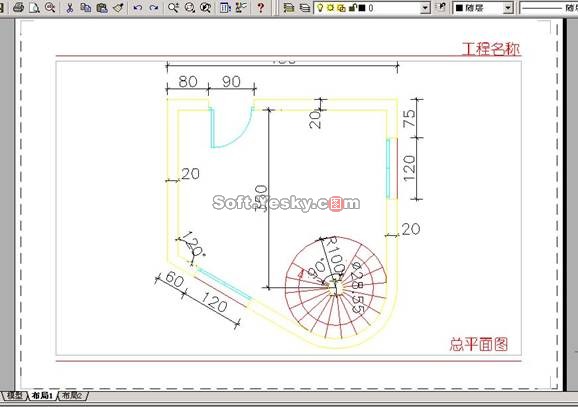

　　用夾點編輯調整視口的大小，放到合適的位置，如下圖。

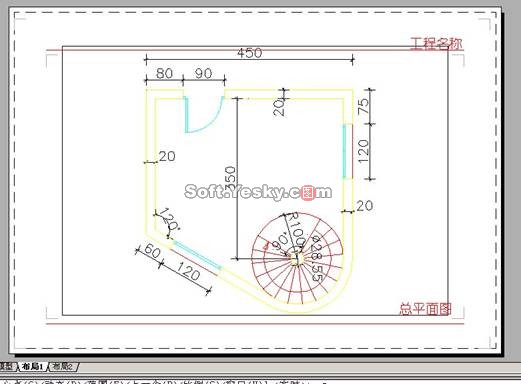

　　但是我們發現圖并不完整，這是由于還沒有調整打印比例的原因。

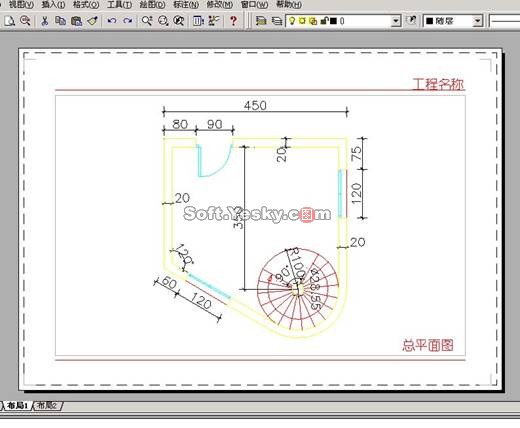

建立視口時cad默認顯示所有的對象最大化，下面開始調整比 例。用鼠標雙擊視口進入視口（也可用鼠標點擊最下邊的狀態欄上的圖紙/模型來切換）在命令行里鍵入z，回車，輸入比例因子，此圖的比例為1/4xp回車， 然后可以用平移命令移動到合適的位置。這里要注意，一定要在輸入比例的后邊加上xp才是要打印的比例。

　　視口調整完之后，開始使用打印樣式，編輯打印樣式表。一般用顏色來區分線的粗細和打印顏色，并不需要在圖層中設置線的寬度，保存自己的打印樣式 表以備以后繼續使用。

這樣，打印前的準備都已完成，只要以后改圖的時候不整體移動圖，那么這個布局就永遠不會變，每次打印的圖紙都和 第一次打印的模式一樣。
