這一篇主要講的是CAD繪圖軟件中的直線命令的使用，我將以圖文方式解說。

首先，要知道直線命令在哪里，可以點擊工具欄的直線命令按鈕，或者點擊繪圖，下拉里有直線，或者直接輸入L回車，L就是直線命令的快捷鍵。

點擊命令后就可以畫直線了，在這里，直線的繪制有好幾種方法，我將以三種常用的方法說一下。

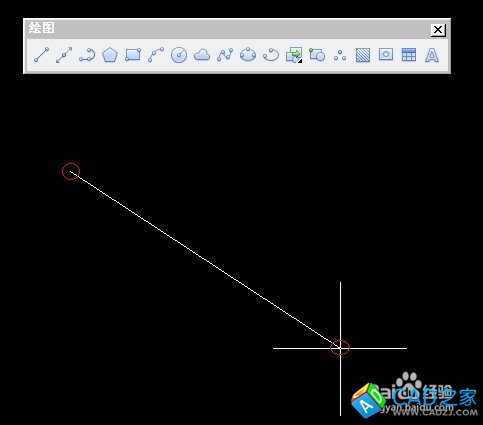

第一種：點擊直線命令后放開鼠標，在繪圖區點擊第一點放開鼠標，移動鼠標，再在繪圖區點擊確定直線的另一點，這樣一條直線繪制完成，這時還可以繼續繪制接下來的直線，如果不想畫， 可以按一下鍵盤的ESC鍵就可以結束當前命令了。當然，畫直線時直線是有長度的，如果直線長度是50，角度不規定，那么點擊直線命令，在繪圖區點擊一點，這時移動鼠標輸入50回車就得到50的長度直線。如果想畫水平線或者豎直線，只要按一下F8鍵，就可以切換，如果一開始就是只能畫豎直線和水平線，那么按F8鍵切換回來可以畫斜線。F8鍵是正交模式的開關鍵。

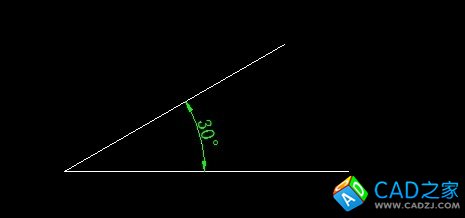

第二種：就是遇到畫直線有條件的，比如直線和水平線成30°角度，那么這時該如何繪制呢？

這時，我們通過輸入角度值來確定直線角度。

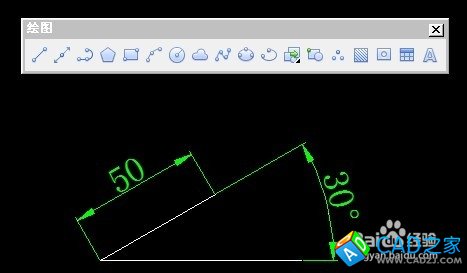

步驟如下：點擊直線命令，然后在繪圖區點擊一點移動鼠標，這時，你輸入<30回車，注意輸入的時候看下面的輸入欄，防止輸入的符號沒有輸入進去。這時移動鼠標，發現直線和水平線成30°角度了，如果直線長度不要求可以點擊鼠標確定直線長度，如果要求長度是50，那么再輸入50回車就得到50長度并且和水平線成30度的直線了。

這里輸入的時候有另一種方法，點擊直線命令，在繪圖區點擊一點，輸入@50<30回車得到該直線，輸入@符號，50代表直線長度，<30代表直線和水平線成30°角。

以上是直線繪制過程解說，希望能幫助到您，祝您學習愉快！
