隨著技術的不斷創新 ，中望CAD2010中加強了對三維建模方面的功能，其中增加了一個非常好用的新功能——放樣。

所謂“放樣”，就是通過二個或多個橫截面放樣來創建三維實體。橫截面可以是開放的（例如圓弧），也可以是閉合的（例如圓）。橫截面用于定義實體或曲面的截面形狀。

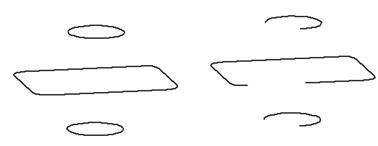

閉合橫截面 開放橫截面

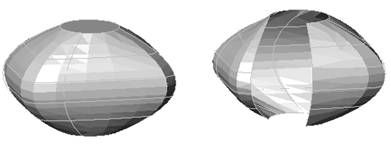

放樣后

下面就為大家說明一下放樣的功能。

放樣時可以使用引導、路徑、僅橫截面這三種方式來定義放樣。

1.引導即使用指定的導向曲線來控制放樣實體或曲面形狀。導向曲線可以是直線或曲線。
2.路徑可以指定放樣實體或曲面的單一路徑。
3.僅橫截面表示只使用橫截面來控制實體的形狀。

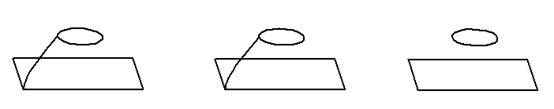

放樣前

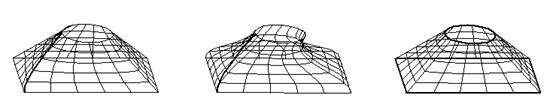

引導放樣 路徑放樣 僅橫截面放樣

僅橫截面

在命令欄中輸入loft啟動放樣命令，選擇橫截面后，此時提示“輸入選項 [導向(G)/路徑(P)/僅橫截面(C)] <僅橫截面>:”，系統默認使用“僅橫截面”定義放樣，回車，彈出“放樣設置”窗口，如下圖：





下面來解釋一下“放樣設置”窗口里的選項
直紋——指定創建的實體或曲面在橫截面之間是直的，并且在起點和端點處具有鮮明的邊界線。
平滑擬合——指定創建的實體或曲面在橫截面之間是平滑的，并且在起點和端點處具有鮮明的邊界線。
法線指向——控制創建的實體或曲面在橫截面處的法向。
拔模斜度——控制實體或曲面的起點和端點處的撥模角度和幅值，從曲面向外的方向?yàn)閾苣＝嵌鹊?度。起點角度指定起點的撥模角度；端點角度指定端點的撥模角度；起點幅值指在曲面開始彎向下一個橫截面之前，在拔模方向上，控制曲面到起點橫截面的相對距離；端點幅值指從上一個橫截面到端點橫截面之間，在拔模方向上，控制曲面到端點橫截面的相對距離。

總體上說CAD中的放樣要求對象是平面形式的，上面舉的例子基本都有個共同的特點，即從橫向來看，放樣的對象大概是平行分布的；從縱向來看，重疊的位置不大。下面做點錯開位置的放樣的練習，具體的操作步驟就不一一列出： 示例1：

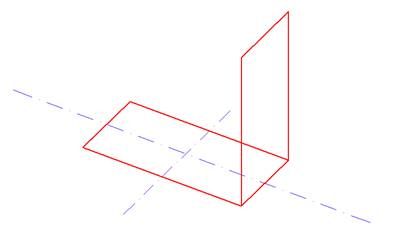

1．創建2個矩形，并互相垂直，
2．使用“僅橫截面”中的“平滑擬合”項，放樣這兩個矩形。

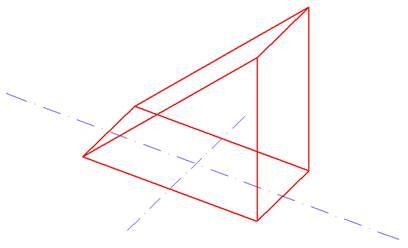

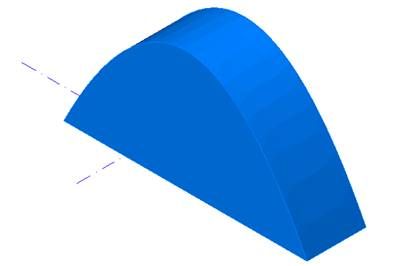

3．2個矩形放樣出來的得到一個楔形模樣的三維實體對象。





示例２：

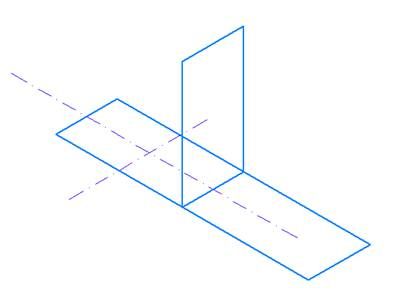

1．創建3個矩形

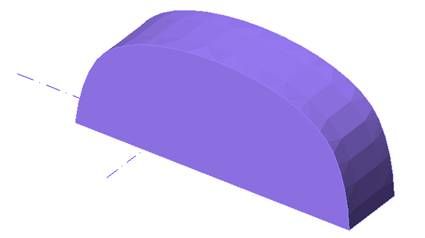

2．依次選擇這3 個矩形，并進行放樣，得到下圖的模樣的三維實體。





示例３：

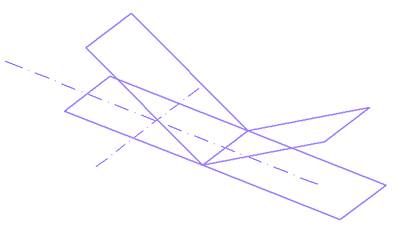

1.創建4個矩形，其中兩個傾斜一定的角度





2.依次對這4 個矩形進行放樣，又得到了另一個模樣的三維實體。





只要發揮想象，就能做出更多不同的造型。
