一、棱柱
1 、棱柱的投影
如下圖，是一六棱柱，它是由上下兩正六邊和六個矩形的側面所圍成。對各投影進行分析。
作投影圖時，先畫出中心線對稱線，再畫出六棱柱的水平投影正六邊形，最后按投影規律作出其它投影。


正六棱柱的投影及表面上取點
2 ．棱柱表面上取點
1 ）棱柱表面都處于特殊位置，其表面上的點可利用平面的積聚性求得；
2 ）求解時，注意水平投影和側面投影的 Y 值要相等；
3 ）點的可見性的判斷，面可見，點則可見，反之不可見。
二、棱錐
1 ．棱錐的投影

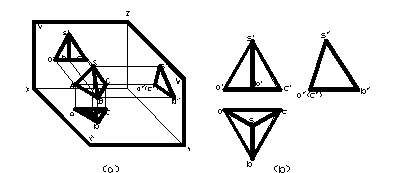

正三棱錐的投影
1 ）分析三棱錐各平面的投影；
2 ）作三棱錐的三面投影。
2 ．棱錐表面上的點
棱錐表面上點的投影可在平面上作輔助線進行求解，如下圖。

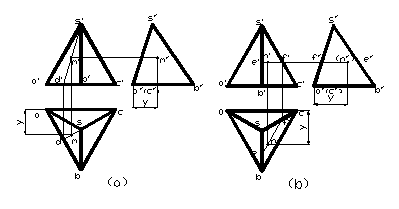

棱錐表面上取點
三、圓柱
1 ．圓柱面的形成
有一母線繞與它平行的軸線旋轉而成。
2 ．圓柱體的投影對圓柱體的各個投影進行分析。
3 ．圓柱表面上的點
在圓柱表面上有兩點 M 和 N ，已知 M 的正面投影 m' ， N 點的側面投影（ n” ），求作 M 和 N 的另外兩個投影。如圖所示。


圓柱表面上取點


圓柱表面上點的投影，在投影面為圓的投影中，其表面上點的投影都在該圓上。注意： Y 值要相等。
四、圓錐
1 ．圓錐面的形成
有一母線繞和它相交的軸線旋轉而成。
2 ．圓錐的投影
對圓錐的投影進行分析，如圖
圓錐的投影
3 ．圓錐表面上的點
圓錐的三個投影都沒有積聚性，因而圓錐表面上點的投影，就不能直接求得，要采用輔助素線和輔助圓法。
（ 1 ）輔助素線法，如圖（ b ）。

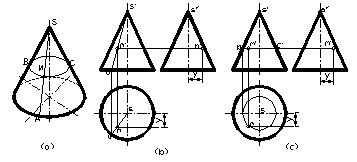

圓錐表面上取點
（ 2 ）輔助圓法：如上圖（ c ）。注意在畫圓時，半徑是從中心線到輪廓素線，而不是從中心線到點。
五、球
1 ．球的形成
球面可看成是以一圓為母線，以其直徑為軸線旋轉而成。
2 ．球的投影
圓球的投影是與圓球直徑相同的三個圓，這三個圓分別是三個不同方向球的輪廓的素線圓投影，不能認為是球面上同一圓的三個投影。對投影圖進行分析。

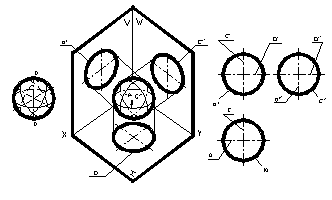

圓球的投影
3 ．圓球表面上點的投影
圓球表面上點的投影，要作輔助圓，圓的半徑是從中心線到輪廓線，作圖時要注意。


圓球表面上取點
六、圓環
1 ．圓環的形成
圓環可看成是以圓為母線，繞與它在同一平面上的軸線旋轉而形成的。
2 ．圓環的投影
（ 1 ）對圓環的投影進行分析；
（ 2 ）如何畫圓環的投影圖。
3 ．圓環表面上的點

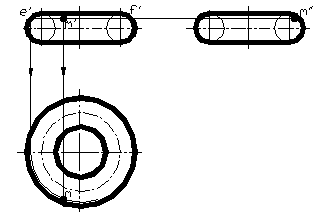

圓環表面上取點
利用輔助圓求點的投影。
