在程序開始之前必須設定坐標系和程序的原點。通常把程序原點確定為便于編程的點。

圖6.1-1

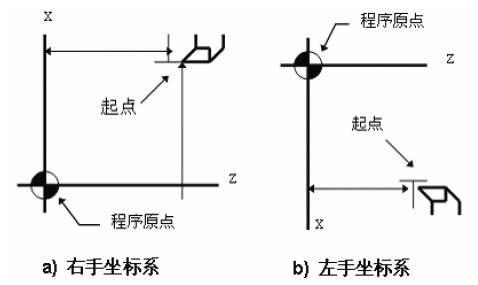

􀂾 設置坐標系原點

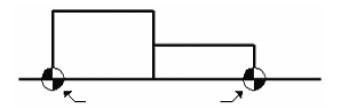

圖6.1-2 設置程序原點的例子

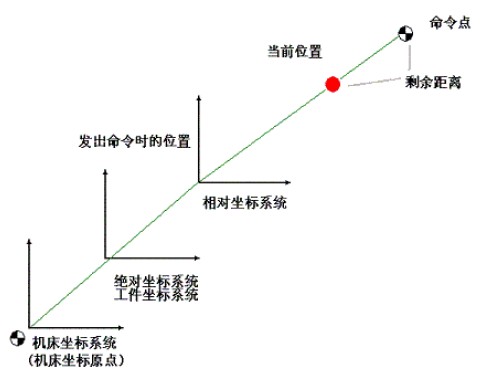

􀂾 坐標原點

1. 機床坐標系

用機床零點作為原點的坐標系叫做機床坐標系。

2. 絕對坐標系

用來建立工件坐標系，原點以機床坐標系為基準。

3. 相對坐標系

相對坐標系是把當前的機床位置當作原點的坐標系。

4. 剩余移動距離

此功能不屬于坐標系，它僅僅顯示移動命令發出后目的位置與當前機床位置之間的距離。僅當各個軸的剩余距離都為零時，這個移動命令才完成。

圖6.1-3

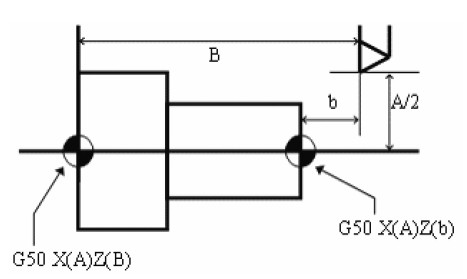

􀂾 設置工件坐標系

編輯程序首先要確定坐標系，程序原點與刀具起點之間的關系構成工件坐標系；用 G50指令來建立。

圖6.1-4

􀂾 絕對/相對坐標系編程

數控車床有兩個控制軸，有兩種編程方法：絕對坐標命令方法和相對坐標命令方法。此外，這些方法能夠被結合在一個指令里。對于X 軸和 Z 軸地址所要求的相對坐標指令是 U和 W。

圖6.1-5

① 絕對坐標程序---X40.Z5.；

② 相對坐標程序---U20.W-40.；

③ 混合坐標程序---X40.W-40.；
