CAXA自建圖框轉化為模板的詳細圖文教程

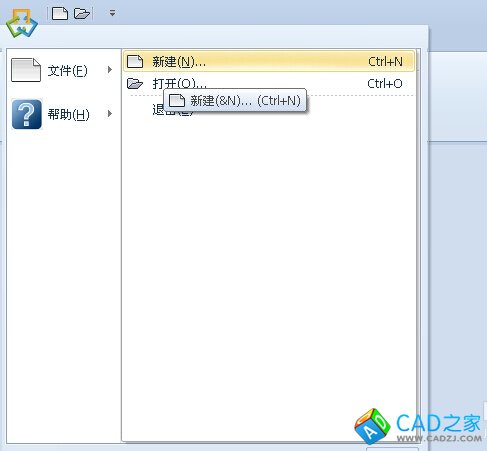

1、打開caxa電子圖版軟件，并選擇新建命令

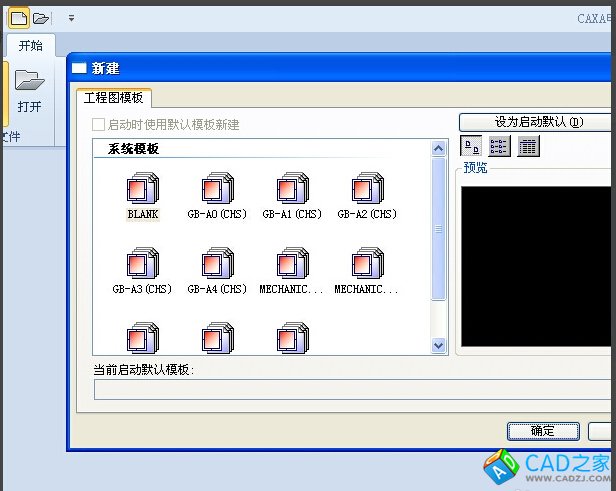

2、在系統模板中選擇BLANK空白模板，并點擊確定

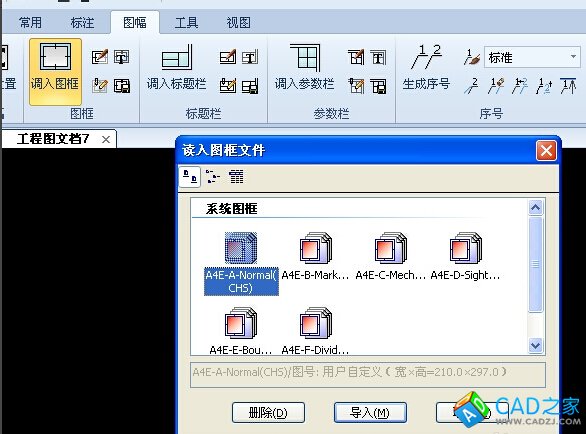

3、在菜單欄中選擇“圖幅”，圖框下的“調入圖框”命令。在讀入圖框文件夾中選擇自己喜歡的文件，并點擊導入



4、在菜單欄中選擇“圖幅”，圖框下的“調入標題欄”命令。在讀入標題欄文件夾中選擇自己喜歡的文件，并點擊導入

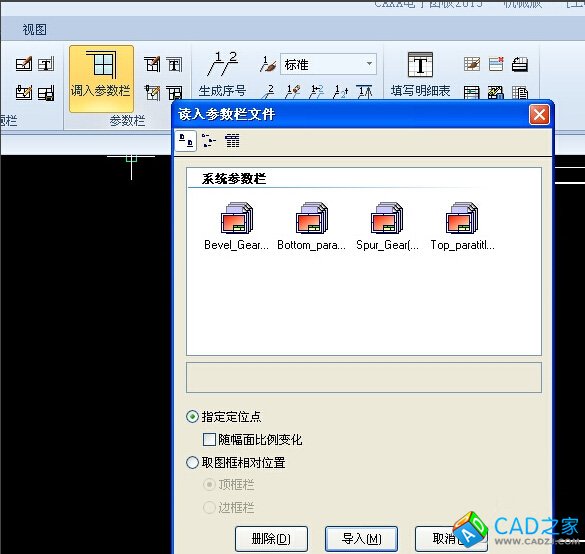

5、在菜單欄中選擇“圖幅”，圖框下的“調入參數欄”命令。在讀入參數欄文件夾中選擇自己喜歡的文件，并點擊導入

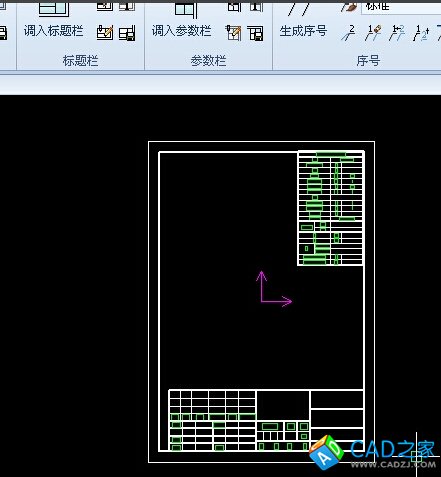

6、生成自定義的電子圖版圖框如下圖

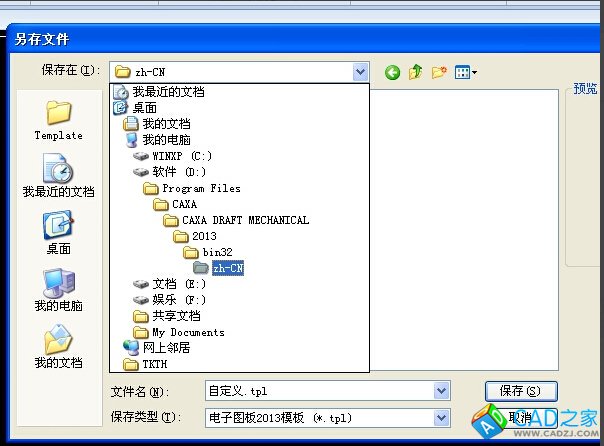

7、將制作好的電子圖版圖框，保存在安裝文件，并選擇保存類型為電子圖版模板形式，這樣自己畫的圖框就轉化為模板了，下次畫圖還可使用。
