CAXA偏移命令的使用方法詳細講解

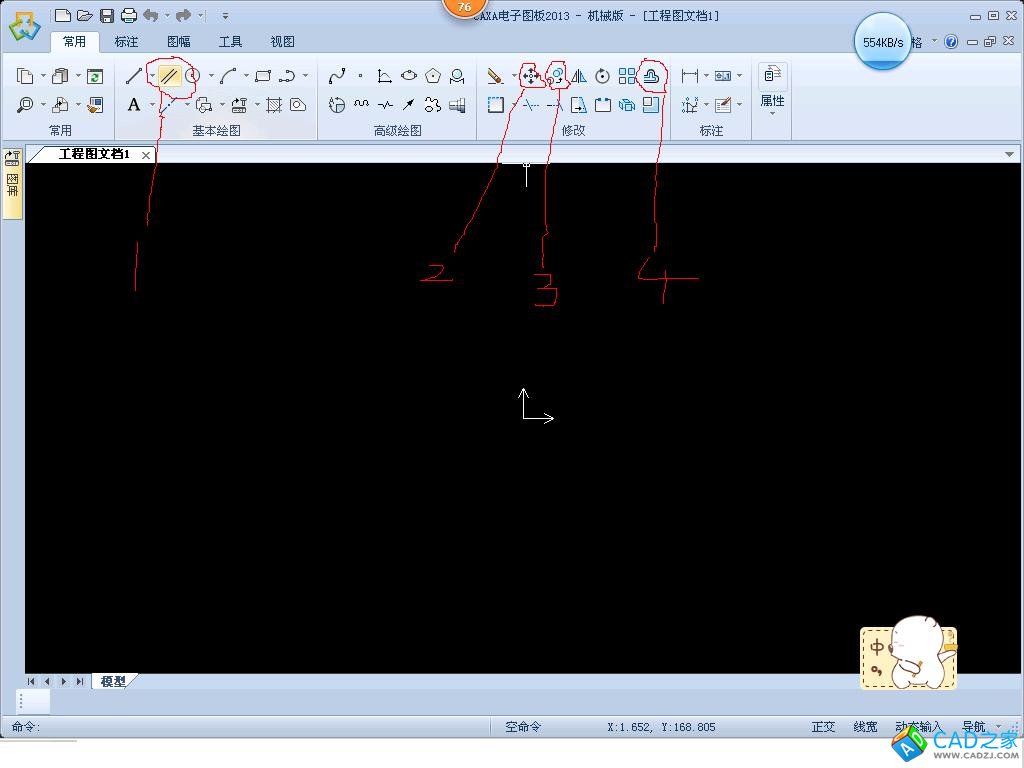

如圖所示共四種偏移方法，具體需要你多練習靈活使用。
方法1：平行線命令，選中指定直線，用鼠標給出平行方向，鍵盤輸入平行偏移數值，回車實現平行線的偏移，也可不輸入數值，利用捕捉直接完成偏移；

方法2：移動命令，選中需要偏移移動的直線或者曲線，鼠標給定偏移移動方向，鍵盤輸入偏移數值實現移動偏移功能，也可不輸入數值，利用捕捉直接完成偏移；

方法3：復制命令，選中需要移動的直線或者曲線，鼠標給定偏移復制方向，鍵盤輸入偏移數值實現復制偏移功能，也可不輸入數值，利用捕捉直接完成偏移；

方法4：等距命令，選中需要移動的直線或者曲線，（可以是單個拾取也可以是鏈?zhǔn)叭。┦髽?biāo)給定偏移方向，鍵盤輸入偏移數值實現偏移功能，也可不輸入數值，利用捕捉直接完成偏移；

以上幾種方法需要自己多練習熟悉各種功能的優缺點以后你畫圖就會如魚得水了，總之一句話，熟能生巧。
