本文探討了數控線切割機床常用ISO程序坐標方式及坐標系指令的一則實例。

　　1、坐標方式指令

　　G90為絕對坐標指令。該指令表示程序段中的編程尺寸是按絕對坐標給定的。

　　G91為增量坐標指令。該指令表示程序段中的編程尺寸是按增量坐標給定的，即坐標值均以前一個坐標作為起點來計算下一點的位置值。

　　2、坐標系指令

　　常用G92加工坐標系設置指令。

　　編程格式：G92　X～ Y～

　　例如，加工圖1所示零件(電極絲直徑與放電間隙忽略不計)。

　　1)用G90編程

　　P1 //程序名

　　N01 G92 X0 Y0 //確定加工程序起點，設置加工坐標系

　　N02 G01 X10000 Y0

　　N03 G01 X10000 Y20000

　　N04 G02 X40000 Y20000 I15000 J0

　　N05 G01 X40000 Y0

　　N06 G01 X0 Y0

　　N07 M02 //程序結束

　　2)用G91編程：

　　P2 (程序名)

　　N01 G92 X0 Y0

　　NO2 G91 //表示以后的坐標值均為增量坐標

　　NO3 G01 X10000 Y0

　　N04 G01 X0 Y20000

　　N05 G02 X30000 Y0 I15000 J0

　　N06 G01 X0 Y-20000

　　N07 G01 X-40000 Y0

　　N08 M02

　　3.坐標指令

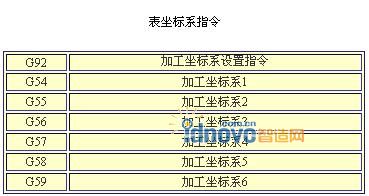

　　常用坐標指令見表，詳情參見機床說明書。
