這個實例的主要目的是讓不太熟悉ANSYS Workbench的人了解利用ANSYS Workbench分析的一個大概流程。我用的軟件版本是ANSYS Workbench11.0，如果你用的不是這個版本，其中的菜單和命令可能會有所不同。

        下面所使用的實例是Ansys 幫助文檔中一個非常經典的例子。在11.0版本中在Release 11.0 Documentation for ANSYS/ANSYS Tutorials/Structual Tutorial下面。這里我也不做翻譯了直接拷貝過來。不過有一點需要注意的是，在Ansys Workbench中圓并不是用四條圓弧來表示的，因此這個例子中的載荷難以按照要求在Ansys Workbench中施加，不過在Ansys Workbench中提供了一個軸承載荷，與這個載荷相似，只不過這個載荷的兩側的壓力均為0。因此會和Ansys所得到的結果在載荷施加處略有不同，但是對于這個問題并不影響，原因是危險區域不在這里。經過計算垂直方向的等效載荷為134.59lbf（精確值為20+360/pi，有興趣的可以用微積分算一下）。

材料參數（單位均為英制）。楊氏模量：30e6 psi；泊松比：0.27；厚度：0.5 inch。

載荷：134.59lbf，方向向下。

Problem Description

This is a simple, single load step, structural static analysis of the corner angle bracket shown below. The upper left-hand pin hole is constrained (welded) around its entire circumference, and a tapered pressure load is applied to the bottom of the lower right-hand pin hole. The objective of the problem is to demonstrate the typical ANSYS analysis procedure. The US Customary system of units is used.

                              Now let's go!

1. 啟動ANSYS Workbench。開始->程序->ANSYS11.0->ANSYS Workbench。啟動后，界面如下。

                                                    ANSYS Workbench 啟動界面

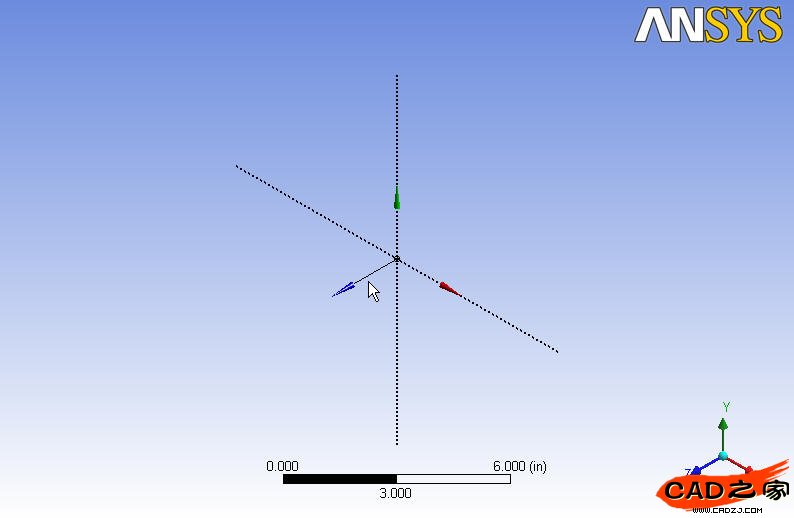

2. 進入幾何建模模塊。在ANSYS Workbench 啟動界面中點擊Geometry,進入幾何建模模塊，進入時，會彈出一個要求選擇單位的對話框，這里我們選擇inch,然后點OK按鈕。此時界面如下：

3. 繪制草圖。和其他CAD軟件一樣，平面圖構造三維模型的基礎。

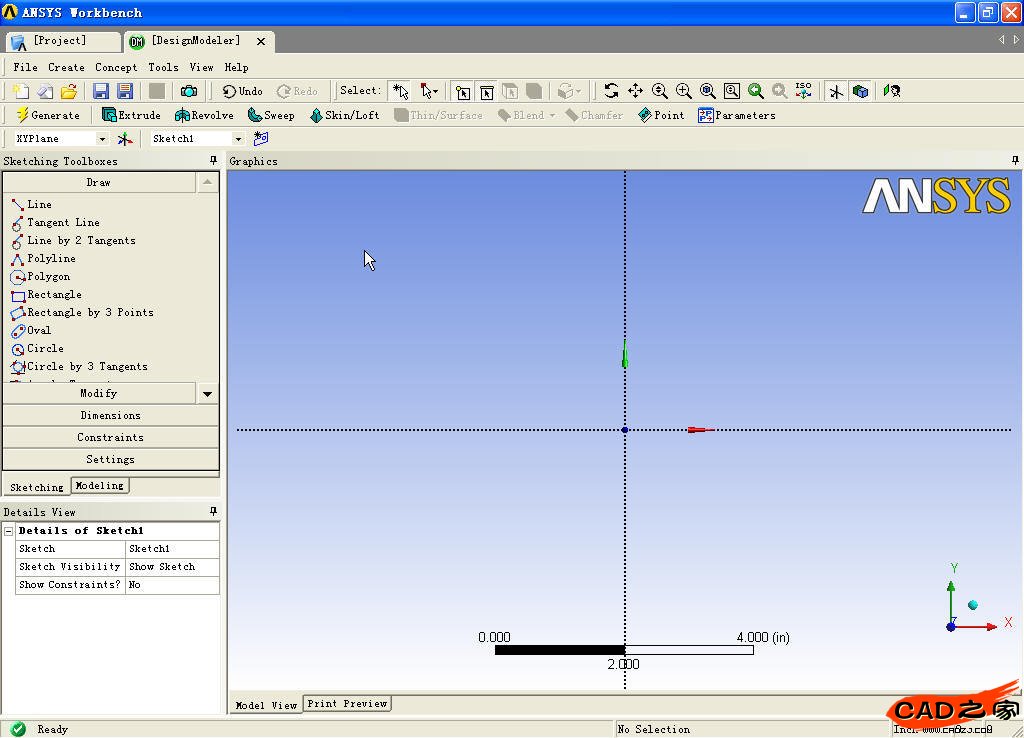

       單擊工具欄上的新建草繪按鈕 ，新建一個草繪。將鼠標移動到右下角坐標系的Z軸上，此時會出現+Z的提示，直接單擊鼠標左鍵便可定位到草繪平面。然后單擊窗口左邊的Skethcing標簽，以便進行草繪。晚成后，界面如下：

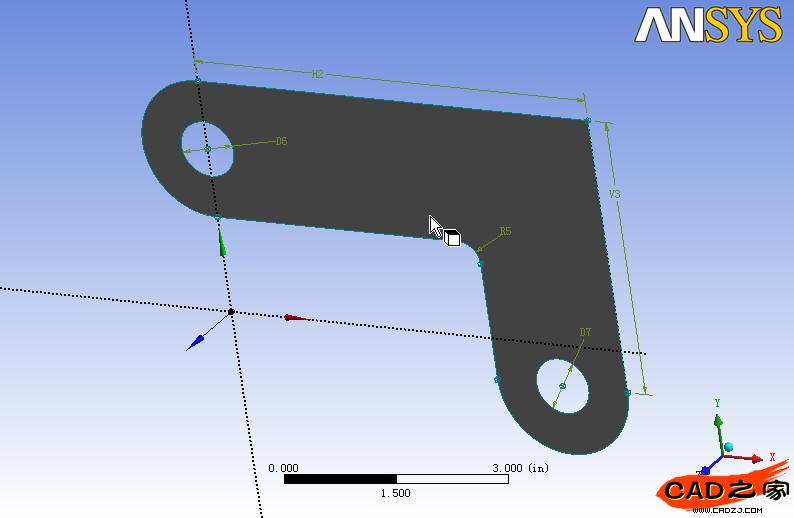

草圖的具體繪制步驟這里不詳述，和許多CAD軟件類似。建議先畫出大概輪廓，然后施加約束，標注尺寸，再通過Modify修改尺寸的數值。最后的圖形如下圖所示：

繪制完草圖以后，單擊工具欄上方的Generate按鈕，一個完整的草圖便晚成了。

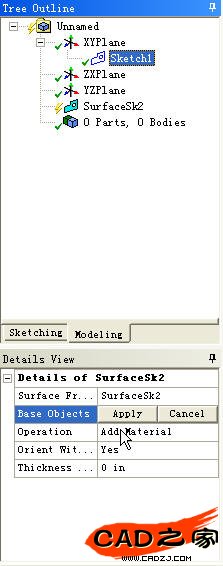

4. 生成實體。單擊concept 菜單下的surfaces from sketches，然后再選擇模型樹的XYPlane的Sketch1,在屬性欄里單擊Apply按鈕。如下圖所示：

然后在屬性窗口的Thickness欄中輸入0.5。再單擊工具欄上的Generate按鈕，實體的建模便完成了。如下圖所示：

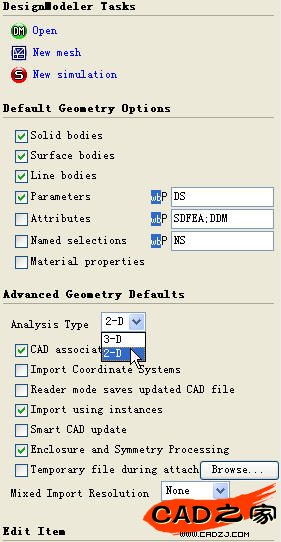

5. 進入仿真環境。將窗口由Design Molder切換到Project。單擊Anvanced Geometry Defaults，將Analysis Type由3-D改為2-D。如下圖：

然后再單擊上方紅色的New simulation按鈕。便進入了Simulation環境。

6. 仿真設置。先看一下你的simulation下的單位是什么，如果不是英制，再Units菜單下切換至英制的。接下來定義材料屬性，在模型樹窗口中選中我們剛才做的模型這里叫做surface body，在下面的屬性窗口的Material欄中選擇New material，然后在彈出的Engineering data窗口中輸入楊氏模量和泊松比。如下圖所示：

然后關閉該窗口。

單擊工具欄上的New Analysis下的Static Structual。這是一個靜態結構分析就被加近來了，顯示在左邊的模型樹中。

施加約束，本例中只有一個約束，那就是左上方圓孔的位移全部被限制。方法是單擊工具欄上的Supports下的Fixed Support,然后切換到邊的選擇模式（通過單擊 ），選擇左上方內圓孔的邊，單擊屬性窗口中的Apply按鈕。約束就施加好了。

施加載荷。選擇Loads下的Bearing Load，選擇右下方內圓孔的邊，單擊Apply。將屬性窗口的Defined by欄屬性改為Components，然后在Y Component欄中輸入-134.59。

這里我們想得到的是應力分布和變形后的位移。

在模型樹的Solution上單擊右鍵，然后insert->stress->equivalent。再次在Solution上單擊右鍵，insert->doformation->total。

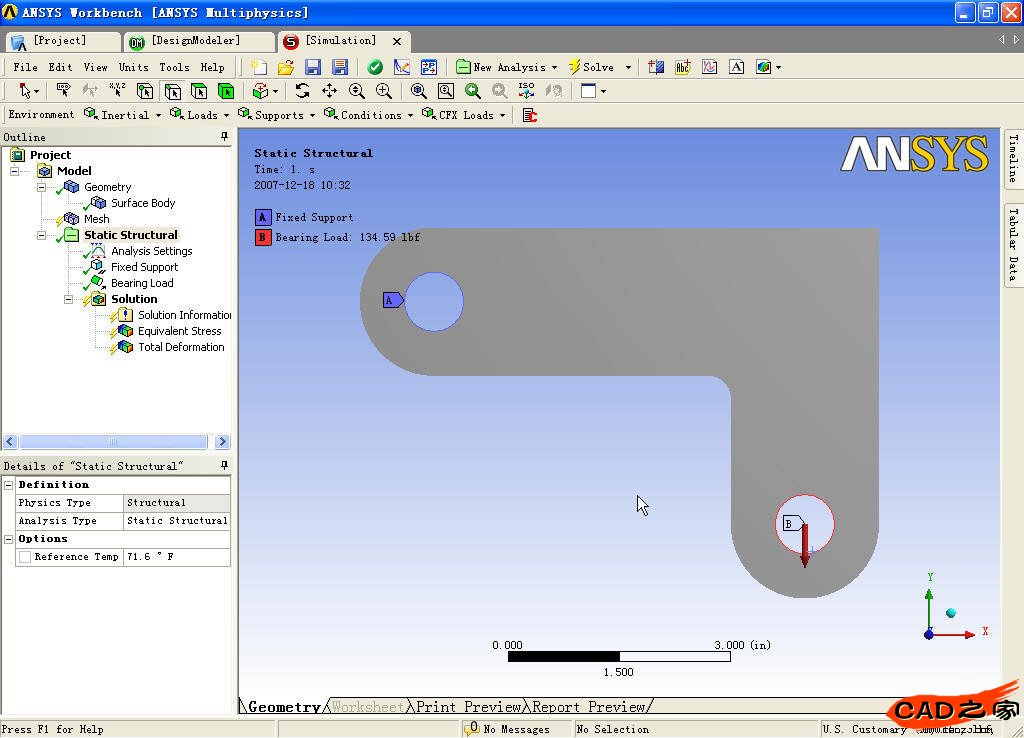

最終圖形如下：

然后單擊工具欄上的Solve按鈕，待求解完成后，便可以查看應力和位移的云圖了。這里我將它們與Ansys做的結果進行了一下對比，如下圖所示：

應力結果：

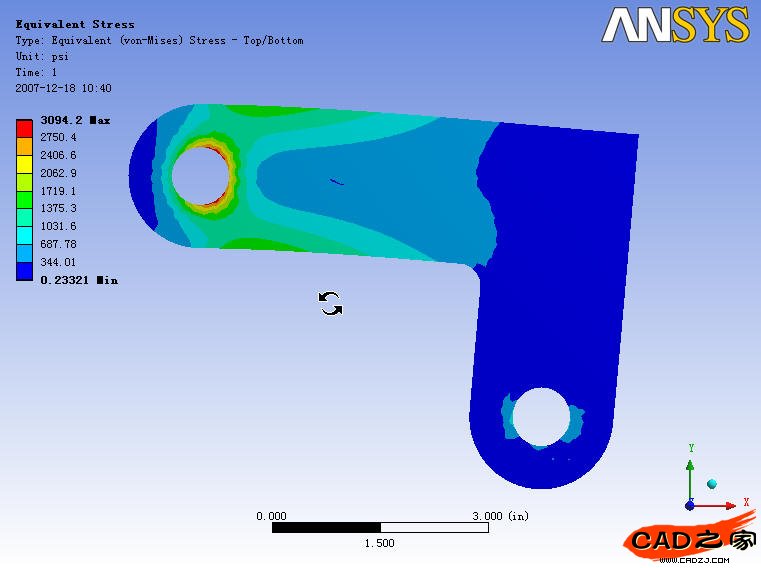

                                              ANSYS Workbench的應力結果

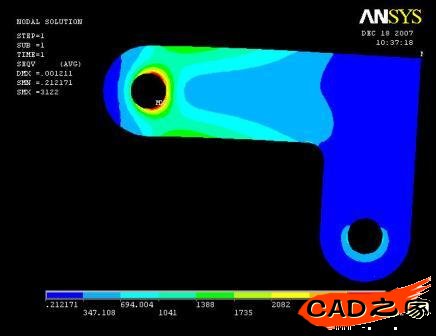

                             Ansys的應力結果

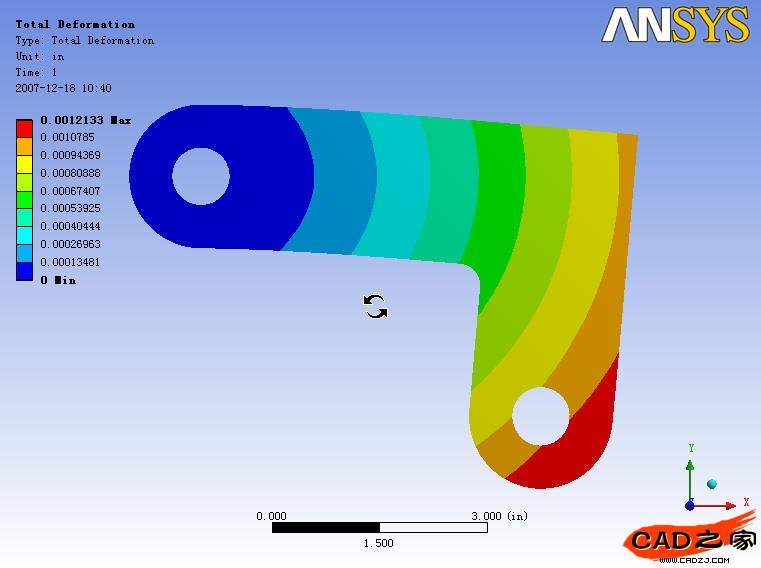

位移結果：
