!用表面效應單元加任意方向的荷載
finish
/PREP7
et,1,45 !定義實體單元solid45
et,2,154 !定義三維表面效應單元
KEYOPT,2,2,0 !指定表面效應單元的K2=0，所加荷載與單元坐標系方向相同
KEYOPT,2,4,1 !指定表面效應單元的K4=0，去掉邊中點，成為四結點表面單元
block,-5,5,-5,5,0,5 !建實體模型
mp,dens,1,2000
mp,ex,1,10e9
mp,prxy,1,0.2
asel,s,loc,z,5.0,5.0 !選中實體上表面
AATT, 1, , 2, 0, !指定實體上表面用154號單元
MSHAPE,0,2D
MSHKEY,1
esize,,5
amesh,all !對上表面劃分網格
allsel,all
VATT, 1, , 1, 0 !指定實體用45號單元
MSHAPE,0,3D
MSHKEY,1
vmesh,all
/PSYMB,ESYS,1 !顯示單元坐標系
esel,s,type,,2 !選中實體上表面的表面效應單元以方便加荷載
sfe,all,1,pres,,50 !在面內加Z向荷載，大小為50，荷載方向可通過值的正負控制
sfe,all,2,pres,,100 !在面內加X向荷載，大小為100
sfe,all,3,pres,,150 !在面內加Y向荷載，大小為150
/psf,pres,,2,0,1 !以箭頭方式顯示所加荷載
!如果已經知道荷載在整體坐標系內的方向失量為(0,1,1)，可以用如語句加該方向的荷載
sfe,all,5,pres,,100,0,1,1 !荷載值100后的三個數為方向失量
allsel,all
eplot

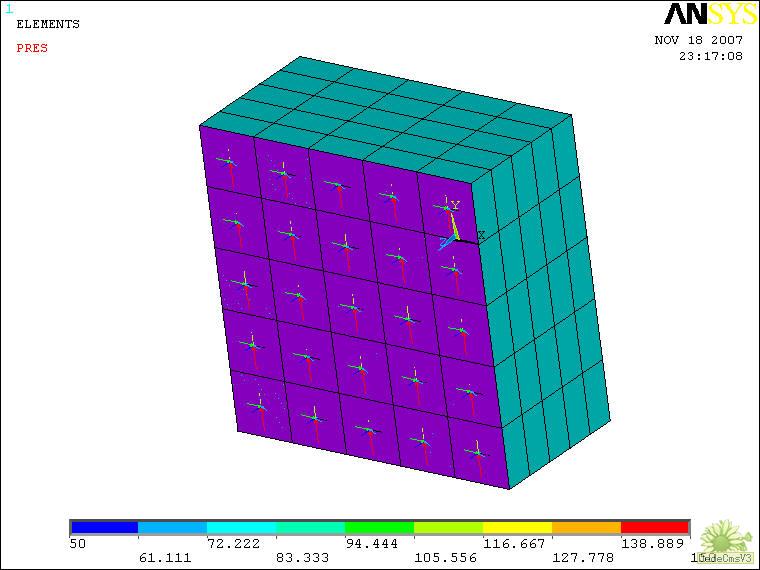

通過以上命令流得到的荷載圖如下圖所示：
需要注意的時圖中(0,1,1)方向的荷載值為70.71=100*sqrt(2)/2，剛好是命令流中的荷載值乘以方向余弦。可以用sfelist命令查看單元上的荷載值。
另外，可以再結合sfgrad命令施加沿某個坐標軸方向荷載值變化的荷載。
P.S 在Workbench中對實體面施加的邊界條件，一般都是通過這種方法實現的，只是創建這個面單元的工作由Workbench后臺自動執行罷了。
finish
/PREP7
et,1,45 !定義實體單元solid45
et,2,154 !定義三維表面效應單元
KEYOPT,2,2,0 !指定表面效應單元的K2=0，所加荷載與單元坐標系方向相同
KEYOPT,2,4,1 !指定表面效應單元的K4=0，去掉邊中點，成為四結點表面單元
block,-5,5,-5,5,0,5 !建實體模型
mp,dens,1,2000
mp,ex,1,10e9
mp,prxy,1,0.2
asel,s,loc,z,5.0,5.0 !選中實體上表面
AATT, 1, , 2, 0, !指定實體上表面用154號單元
MSHAPE,0,2D
MSHKEY,1
esize,,5
amesh,all !對上表面劃分網格
allsel,all
VATT, 1, , 1, 0 !指定實體用45號單元
MSHAPE,0,3D
MSHKEY,1
vmesh,all
/PSYMB,ESYS,1 !顯示單元坐標系
esel,s,type,,2 !選中實體上表面的表面效應單元以方便加荷載
sfe,all,1,pres,,50 !在面內加Z向荷載，大小為50，荷載方向可通過值的正負控制
sfe,all,2,pres,,100 !在面內加X向荷載，大小為100
sfe,all,3,pres,,150 !在面內加Y向荷載，大小為150
/psf,pres,,2,0,1 !以箭頭方式顯示所加荷載
!如果已經知道荷載在整體坐標系內的方向失量為(0,1,1)，可以用如語句加該方向的荷載
sfe,all,5,pres,,100,0,1,1 !荷載值100后的三個數為方向失量
allsel,all
eplot
通過以上命令流得到的荷載圖如下圖所示：
需要注意的時圖中(0,1,1)方向的荷載值為70.71=100*sqrt(2)/2，剛好是命令流中的荷載值乘以方向余弦。可以用sfelist命令查看單元上的荷載值。
另外，可以再結合sfgrad命令施加沿某個坐標軸方向荷載值變化的荷載。
P.S 在Workbench中對實體面施加的邊界條件，一般都是通過這種方法實現的，只是創建這個面單元的工作由Workbench后臺自動執行罷了。
