替換面屬于編輯命令，可以對高的或低的面執行替換，從而得到一個第三方的形狀，本節UG10.0教程講解：以實例圖形，詮釋關于替換面的應用技巧；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/024554O03-0.jpg)
-

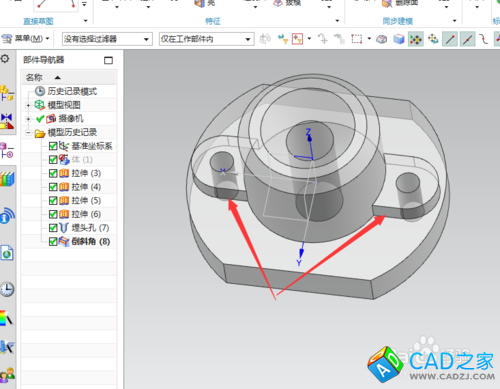

為演示替換面的使用技巧，我先設計了一個三維零件；
-
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245546417-1.jpg)
-

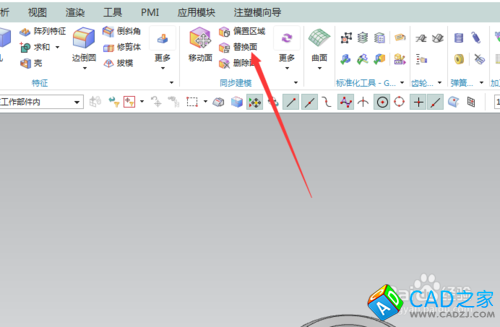

替換面命令在繪圖窗口的上方，同步建模特征下；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245544304-2.jpg)
-

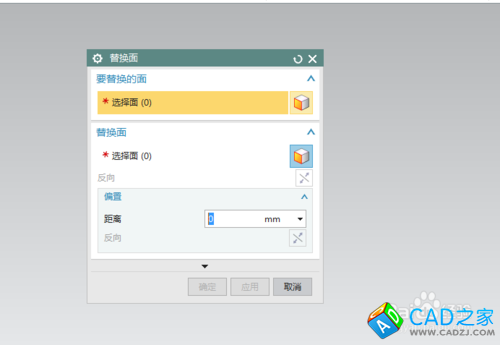

打開替換面，其彈出的指令操作對話框如下；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245544Z2-3.jpg)
-

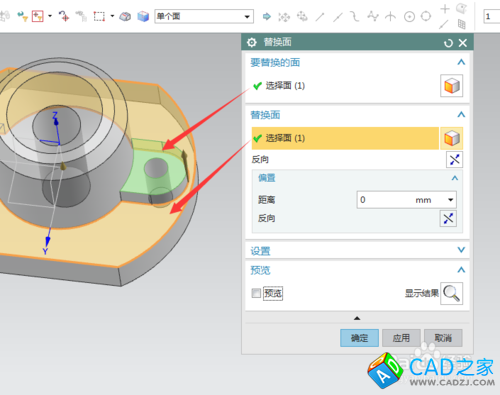

選擇小面為要替換的面；選擇底平面為替換為的面；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245544915-4.jpg)
-

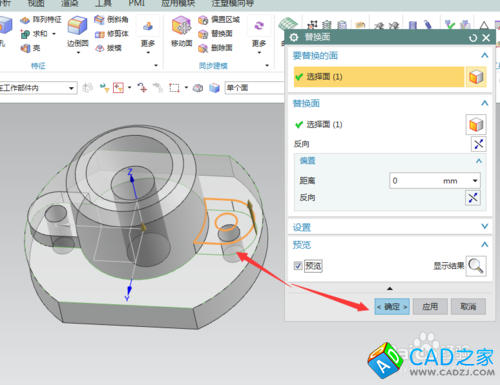

通過預覽功能，可以查自己替換的結果是否符合要求，如不符合要求可以重定義來編輯修改；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245544610-5.jpg)
-

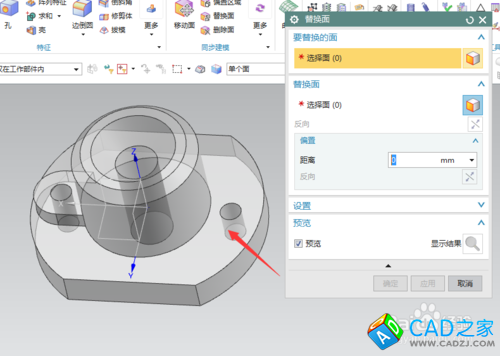

點應用后，其替換的結果如下圖；
![UG10.0教程：[68]UG10.0替換面使用技巧](/uploads/allimg/150309/0245544S8-6.jpg)
-
使用注意：
對不不在同一平面的特征，要分幾次才能替換完成，替換面不能一次選中幾個不同、不相連的面為其執行替換.
