在UG中，其不同的設計模塊是可以相互切換的，本節UG10.0教程講解從建模模塊切換到注塑模具設計向導模塊的技巧；
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P42045P-0.jpg)
-
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P4203942-1.jpg)
-
從建模到注塑模具向導需要執行：開始－注塑模具向導；
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P4203938-2.jpg)
-

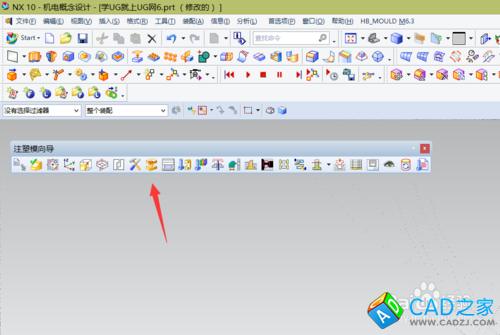

在切換到注塑模具向導后，可以看到繪圖窗口中多了一組工具條；
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P4201B2-3.jpg)
-
如果你當前的繪圖窗口中，沒有要進行模具設計的零件，那么在使用初始化項目時，其會提示你：部件中沒有實地對象；
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P4202L9-4.jpg)
-

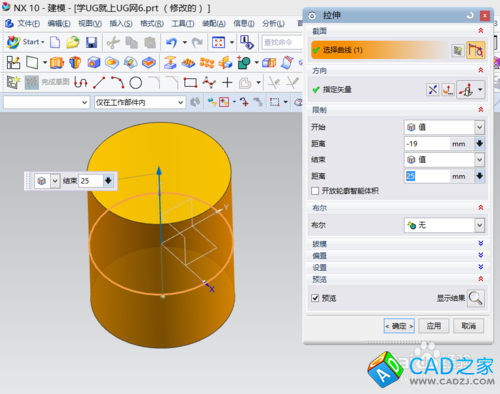

返回到建模下，隨便創建一個實體；（當然也可以重新打開一個零件）
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P420G32-5.jpg)
-

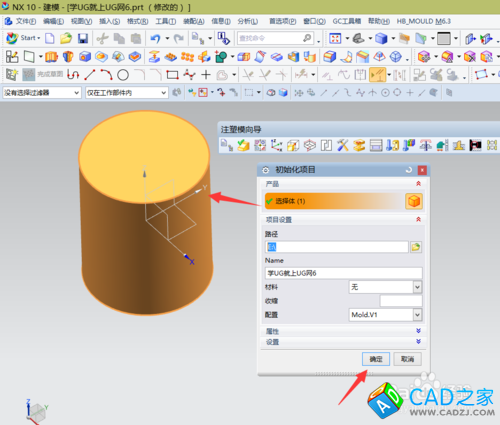

再次進入到注塑模具向導后，就可使用初始化項目了，如果你精通模具設計，接下來就可以一步步的完成設計工作了。
![UG10.0教程：[39]從建模到注塑模具向導技巧](/uploads/allimg/150305/0P42043C-6.jpg)
