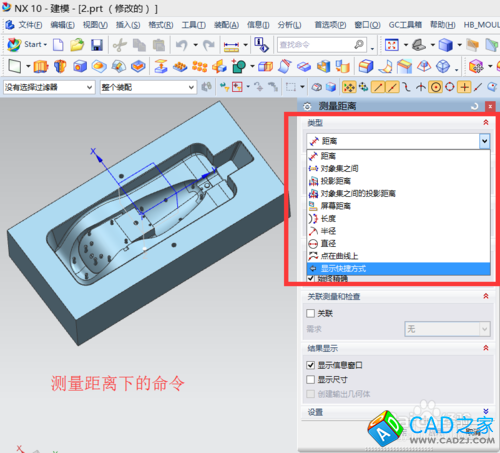

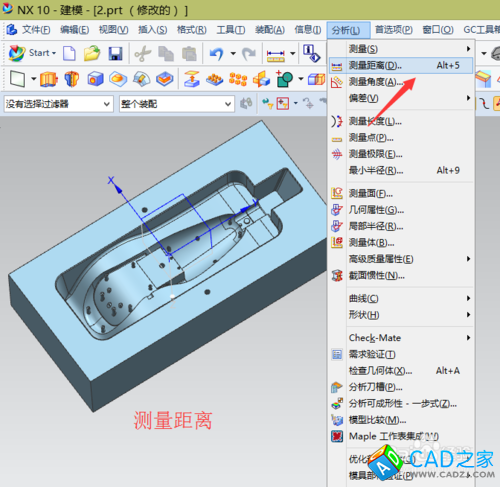

測量的下拉菜單中，可測量的尺寸種類很多，如距離、半徑、直徑等；

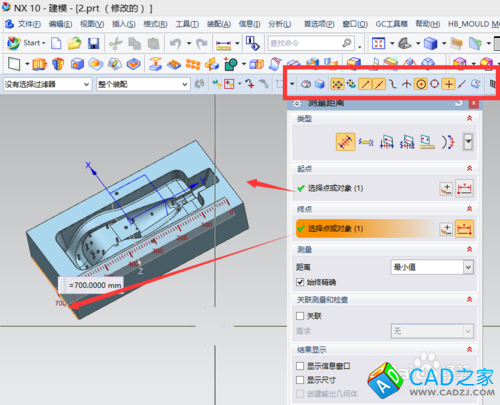

測量兩面之間的距離，按下圖進行選面，在測量時要注意配合使用選擇工具條；

為便于測量其所有的數據，可以打開顯示信息窗口；

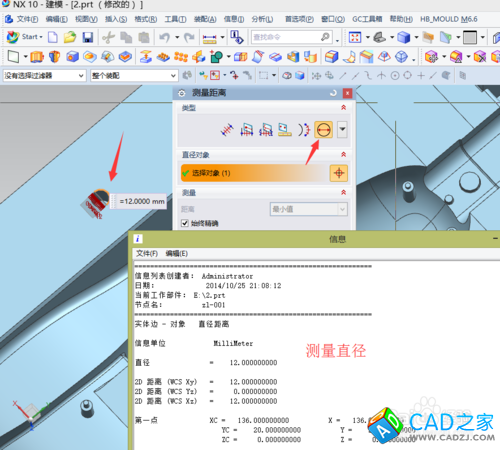

測量直徑，選圖上圓孔，可以測得直徑是12mm；

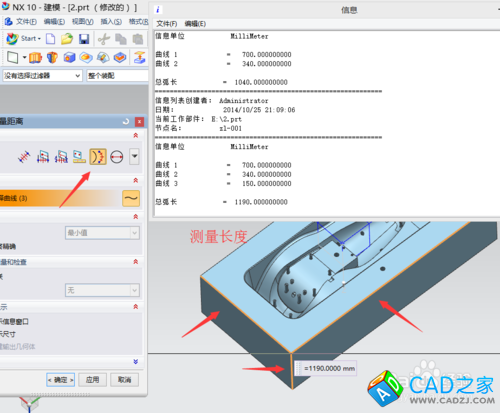

測量曲線長度，所測線是直線，用測量長度最方便，如下圖對三條線進行測量后的數據，其長度顯示在信息窗口內。

測量半徑，對于下圖的小圓柱，需用測量半徑，查得數據約2.1mm;
