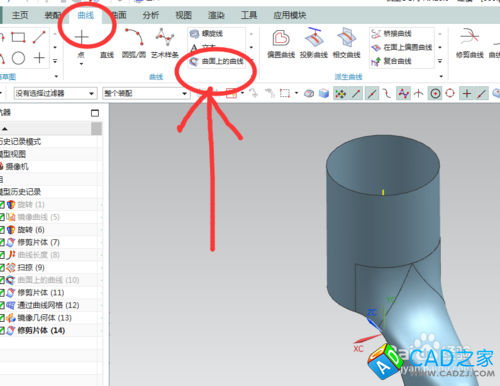

把UG10.0繪圖菜單從當前的主頁中切換到曲線下，其在曲面上繪制曲線如下圖；

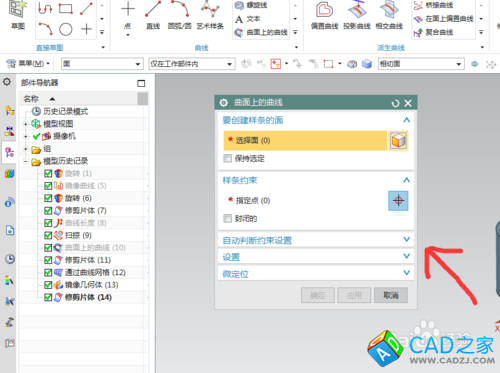

單擊在曲面上繪制曲線命令，其軟件的操作對話框如下圖；

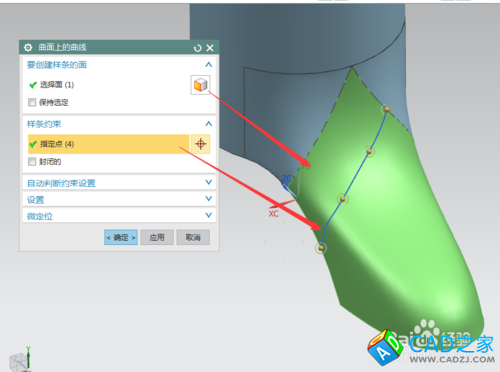

選中曲面后，切換到樣條約束選項，然后繪制樣條線；（點單擊到什么位置，就線就會走到什么位置，可以點上面的圓點進行調節）

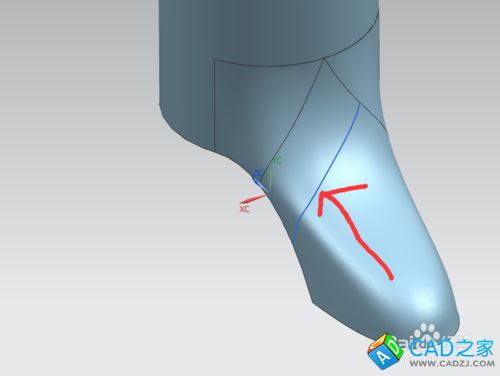

在繪制完成后，點確定退出曲面上繪制曲線對話框，此時我們可以看到我們剛在此曲面上繪制了一條曲線；

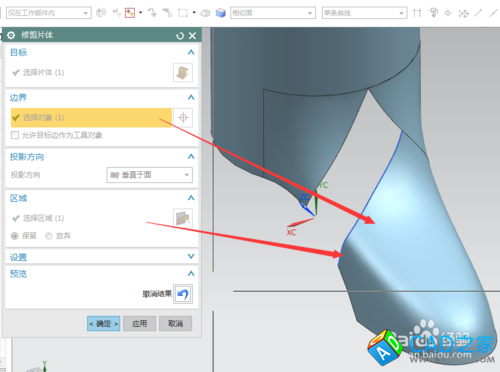

為演示其效果，我們可以進入到修剪曲面命令，用剛繪制的曲線來修剪此曲面，通過預覽，得到的圖形如下圖；

設計心得：

在曲面上繪制直線，命令操作很簡單，但要學會靈活地運用。
