UG NX3是一個CAD/CAE/CAM/PLM緊密集成的一體化高端軟件。要熟練掌握應UG NX3，必須經過必要的技術培訓和實踐鍛煉。三維CAD項目也應按照“需求牽引，效益驅動，總體規劃，分步實施” 的指導思想逐漸完善。本文為您介紹了一個UG NX3三維CAD應用于產品設計的案例。

　　1. 凱馬南柴三維CAD應用背景

　　南昌凱馬柴油機有限公司(原南昌柴油機有限責任公司)簡稱“凱馬南柴”，是目前國內柴油機主導生產企業，主要產品有2105A、X105、X110、NC110、NK115系列柴油機及柴油發電機組等200多個品種和規格的產品。柴油機功率覆蓋從17.7kW到147kW，柴油發電機組功率覆蓋從5kW到500kW，產品廣泛應用于工程機械、船舶、電站、聯合收割機、拖拉機等行業，遠銷東南亞、中東、非洲、南美洲等,年銷售額3億元。我公司成立于1955年，有著多年的柴油機設計制造歷史，產品分獲國家質量獎、國家科技進步獎、及部省級優秀產品獎。隨著企業的不斷發展，市場對產品性能要求越來越高，產品品種越來越多，產品開發周期越來越短，同時還要控制設計制造成本，技術開發工作面臨不斷的挑戰。隨著企業信息化建設的發展,我們?cè)谠O(shè)計工作中先是使用二維CAD設計軟件，而后又引進了開目CAPP、PDM軟件，產品設計及產品數據管理手段有了很大提升，今年我公司又引進了UG NX3三維CAD軟件，產品設計手段、設計效率有了質的飛躍。

　　2. 凱馬南柴軟件的選型過程

　　柴油機行業競爭日益激烈，產品開發的手段及產品更新?lián)Q代的速度都將對企業的發展產生至關重要的影響，而這都離不開三維開發平臺做保證。為此，我公司成立了以副總經理掛帥的“三維CAD項目組”，負責三維CAD軟件調研、選型、實施及推廣應用，以確保“三維CAD項目”成功實施，

　　當前，在我國MCAD市場上占據主流的、統治地位的是國外MCAD軟件。通過近幾年的發展，國內已涌現出以CAXA、Solid 3000為代表的MCAD產品，但在從軟件架構和軟件成熟度方面，與國外MCAD軟件尚有很大差距，尤其表現在復雜產品的系統級數字化設計、制造過程之中。當前，國外MCAD主要分為四大譜系：一、法國達索(Dassault)公司和美國IBM公司系列產品：CATIA V4、CATIA V5、Solidworks等。二、美國PTC公司，PRO/Engineering。三、美國UGS公司，UGNX 和I-DEAS、Solidege是該公司MCAD代表。四、美國Autodesk公司， MDT、INVENTOR。

　　三維軟件從功能來看，分為高端、中端、低端三個檔次以適合不同用戶的需求。高端有UG、PRO/E、CATIA等;中端有Solidege、Solidworks、INVENTOR等;低端有MDT、CAXA、Solid 3000等。

　　結合我公司柴油機特點、柴油機行業CAD軟件的應用情況及公司在三維CAD項目中的預算，我們最后選定了UG NX3三維CAD軟件。而后，我們跟多個UG代理商接觸，考慮到各代理商資質、企業背景、成功案例及其所作方案的可行性，最后我們選擇了上海同捷數字化技術有限公司作為合作伙伴。

　　3. 凱馬南柴NX軟件的選型實施過程

　　為了使公司更好地實施UG NX3三維CAD項目，本人作為信息化主管，先期自學了UG NX3，并積極地尋求軟件代理商的幫助，做到對UG NX3 有一個宏觀的認識，為以后軟件模塊配置、軟件培訓內容等作好技術準備，上海同捷數字化技術有限公司給予了我們大力幫助。軟件供應商提供了面向公司廣大技術人員的基礎培訓及面向UG系統管理員的高級培訓。UG系統管理員建立UG種子文件、設置統一用戶默認環境并建立UG建模規范，并得到技術人員的廣泛支持與應用。UG種子文件應包含：圖層設置、線型、顏色、文本字體和字符集、引用集、part文件的屬性、表達式、精度等內容。設置統一用戶默認環境，先在一臺計算機上設置符合國標的UG默認設置，并將此設置導出某一文件(*.dpv)，然后在每一個UG站點導入此文件，保證了統一的UG默認建模環境。UG建模規范作為技術人員應用UG建模必須始終貫徹的標準，UG建模規范包含建模、裝配、制圖、數據檢查等內容的總和，其中建模(包括裝配建模)和制圖規范是核心內容，以保證三維模型數據的正確性、設計的相關性和一致性、模型的可編輯性、數據的可靠性、設計數據的完整性。

　　4. 凱馬南柴NX軟件在新產品開發應用過程

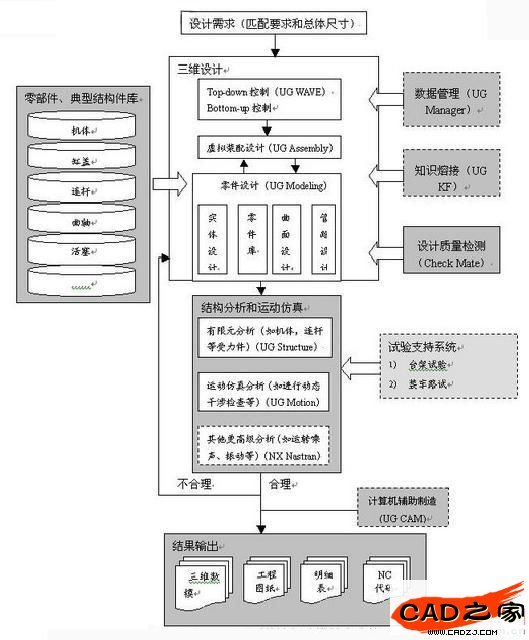

　　UG NX3更加注重團隊的協調一致的工作，在實際應用中，利用UG的虛擬裝配技術已基本完成新產品NC6110G-22型柴油機的設計。在設計過程中，以Top-down設計方法為主線，適當?shù)慕Y(jié)合Bottom-up設計方法，從整體到局部來完成整個設計過程。整個產品設計過程如圖1。

圖1 NC6110G-22型柴油機建模技術路線

　　在NC6110G-22型柴油機的設計過程中嚴格貫徹UG建模規范，控制模型質量能達到以下基本要求：

　　* 正確性：模型應準確反映設計意圖，對其內容的技術要求理解不能有任何歧義。要確立“面向制造”的新的設計理念，充分考慮模具設計、工藝制造等下游用戶的應用要求，做到與實際的加工過程基本匹配。

　　* 相關性和一致性：應用主模型原理和方法，進行相關參數化建模，正確體現數據的內在關聯關系，保證三維模型數據在產品數據鏈中的唯一性、一致性并能正確傳遞。

　　* 可編輯性：模型能編輯修改，整個建模過程可以回放(Playback)。模型可被重用和相互操作。重用性和相互操作性是由可編輯性派生出來的重要特性。

　　* 可靠性：模型通過了UG的幾何質量檢查，拓?fù)潢P(guān)系正確，實體嚴格交接，內部無空洞，外部無細縫，無細小臺階。模型文件大小得到有效控制，模型沒含有多余的特征、空的組和其他過期的特征，總能在任何情況下正確的打開。

　　NC6110G-22型柴油機數字樣機見圖2、圖3。應用UG NX3建立NC6110G-22數字樣機，可以直觀地反映產品結構組成;能精確地獲得零部件的重量;能輕松檢查出零部件的干涉問題;能自動地生成二維、三維相關聯的工程圖。

　　通過成功實施UG NX3三維CAD項目，我公司獲得江西省“三維CAD應用示范企業”榮譽稱號，為企業進一步拓展CAD應用，加快企業信息化步伐提供了強有力的推動力。

圖2 NC6110G-22型柴油機正面

圖3 NC6110G-22型柴油機背面

　　5.凱馬南柴技術信息化建設工作進一步展望

　　UG NX3是一個CAD/CAE/CAM/PLM緊密集成的一體化高端軟件。要熟練掌握應UG NX3，必須經過必要的技術培訓和實踐鍛煉。三維CAD項目也應按照“需求牽引，效益驅動，總體規劃，分步實施” 的指導思想逐漸完善。

　　零部件三維模型及虛擬裝配模型是產品數字化樣機的基礎，運動仿真分析、結構力學分析、高級渲染、CAM及可管理的數字化開發環境(PLM)將凱馬南柴技術信息化建設的拓展方向，有助于解決零部件從設計到生產所出現的技術問題，以達到縮短產品開發周期、降低生產成本以及優化產品性能等目的。

　　6.該項目的啟示

　　UG NX3三維CAD軟件在NC6110G-22型柴油機應用是我公司設計工作利用先進軟件技術提高工作效率，工作質量的一次很有意義的嘗試，使設計工作變得生動、直觀、高效。目前三維CAD軟件在機械設計中已經得到越來越廣泛的應用，我們使用三維CAD軟件的時間還不長，還有許多要提高的地方。通過該項目的實施，我們有以下心得：

　　* 應遵循先規范后設計的原則。

　　* 三維模型是UG NX3 的核心數據，應堅持主模型原理建模。

　　* 一切以產品為中心，選擇有廣泛行業用戶的CAD軟件。

　　* 軟件實施循序漸進，根據實施階段，購置相應軟件模塊。

　　* 選擇有技術實力和廣泛成功客戶的CAD軟件供應商。
