建模目標：運用UG建模模塊建立手動叉車的三維模型。

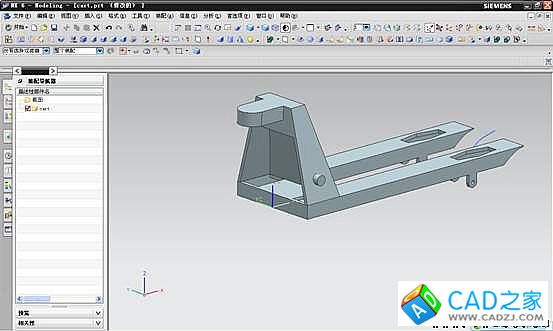

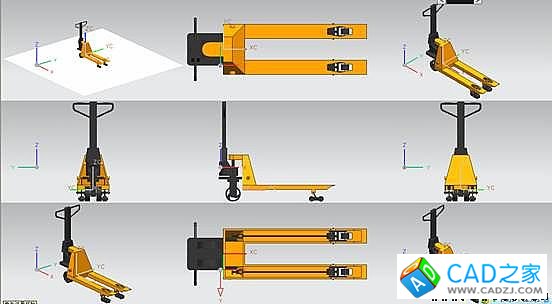

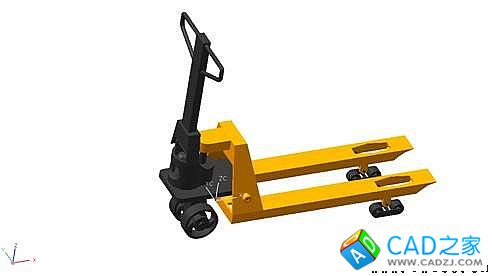

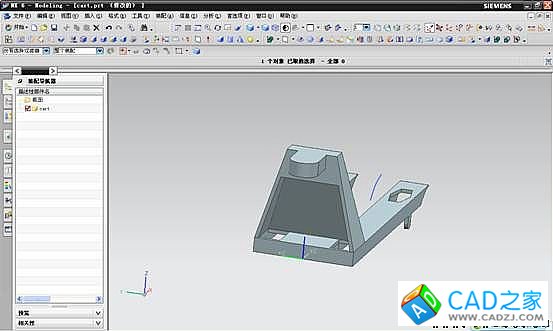

效果預覽：
建模步驟：
第一部分、車體外殼

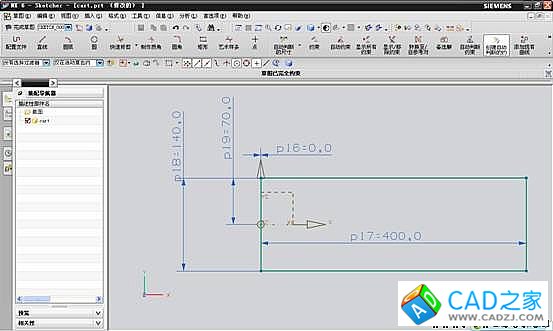

第一步、通過拉伸（拉伸距離20）建立殼體底部模型，見下圖。

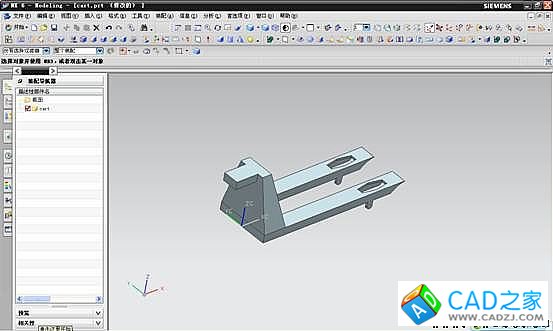

第二步、通過矩形腔體（長340，寬60，深20）建立叉車叉開部分，見下圖。

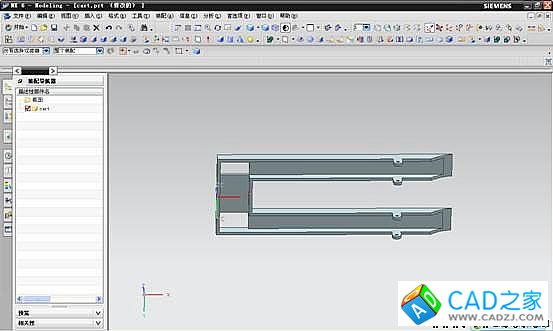

第三步、通過矩形腔體（長50，寬30，深20）命令，建立如下特征。

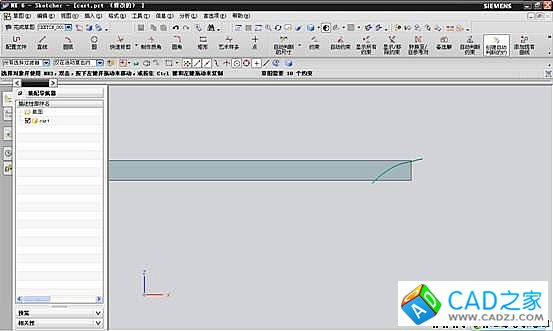

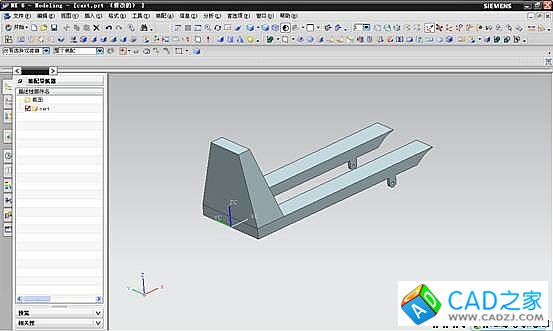

第四步、通過草圖及修剪體建立車體外殼尾部特征，見下圖。
第五步、建立墊塊（長15,寬5,高20），見下圖。
對墊塊進行邊倒圓（半徑7.5）及鉆孔（孔徑為5）處理，見下圖。

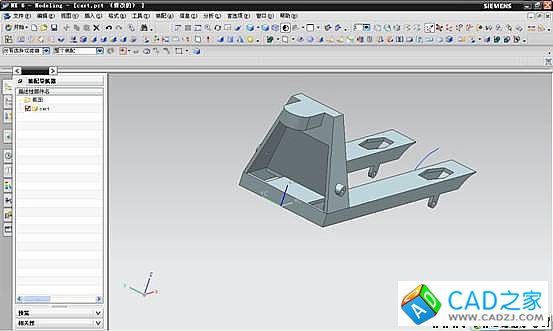

第六步、對叉車載重部分進行抽殼處理，抽殼厚度5，見下圖。

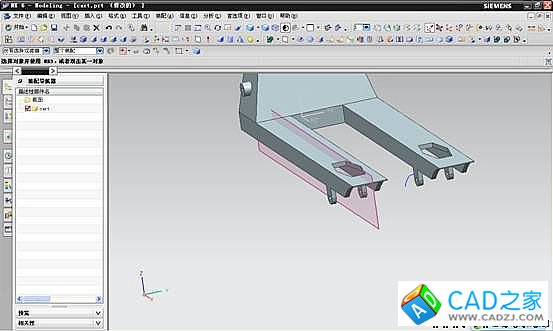

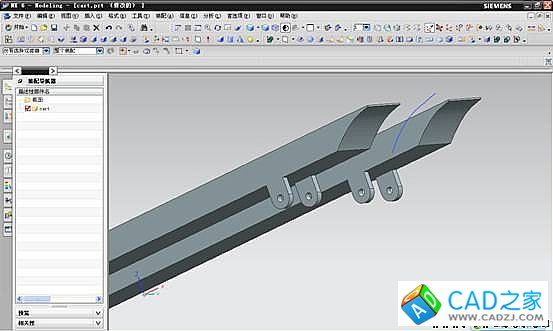

第七步、對車體外殼尾端進行拉伸及鏡像處理，如下圖所示。

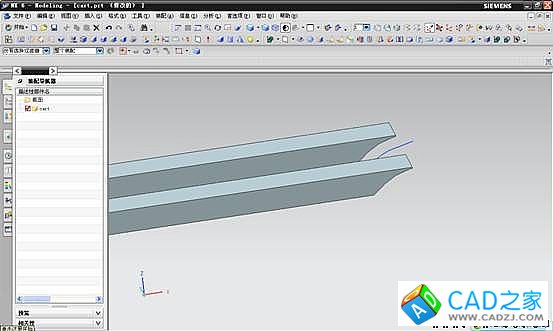

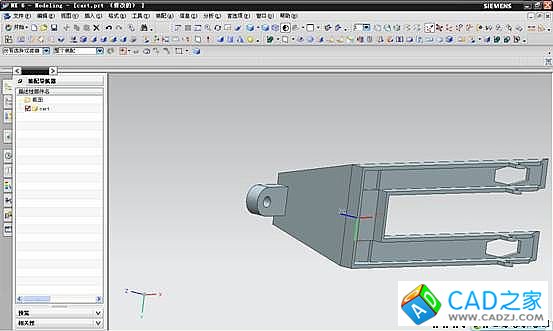

第八步、通過拉伸及拔模（拔模角度為10°）建立殼體前端模型，見下圖。
第九步、建立矩形墊塊（40,20,60），見下圖。

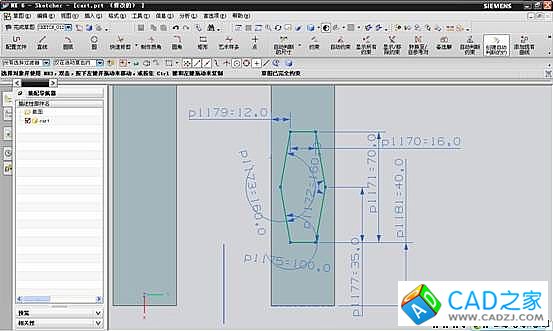

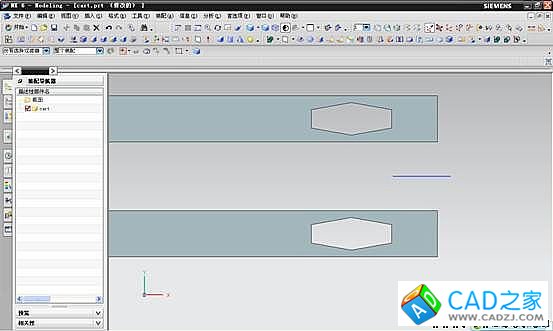

第十步、對上述墊塊建立的特征進行邊倒圓（半徑20）及鉆孔（直徑15，深度15）處理，見下圖。
第十一步、對車體外殼前端進行抽殼處理，抽殼厚度為5，備選厚度為40，見下圖。

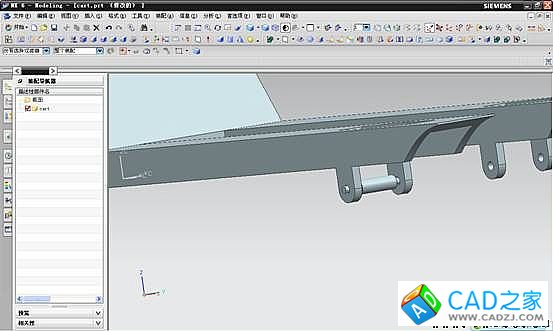

第十二步、通過拉伸建立車體外殼前端連接突出部，見下圖。
第十三步、對外殼前端上的連接突出部進行鉆孔（半徑5，深度20）及鏡像處理，見下圖。
第二部分、傳動軸及底盤
第一步、建立如下基準平面，如下圖。
第二步、通過拉伸（對稱值，22；對稱值，12）建立從動輪連接軸的連接栓，見下圖。

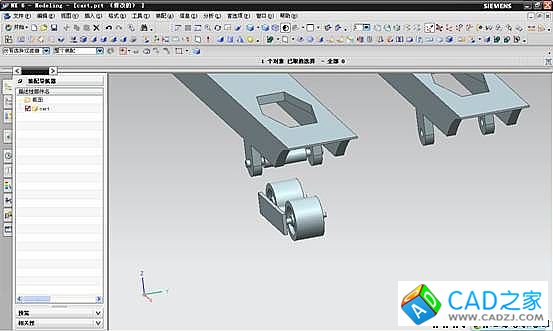

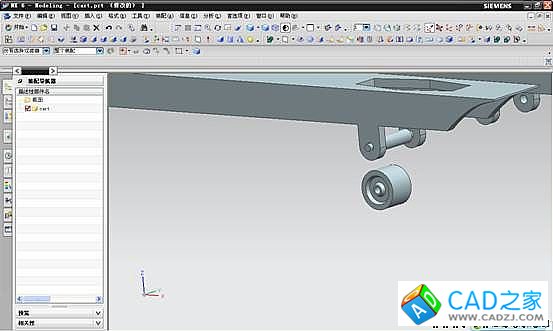

第三步、通過回轉建立從動輪，接著鉆孔（直徑4），見下圖。

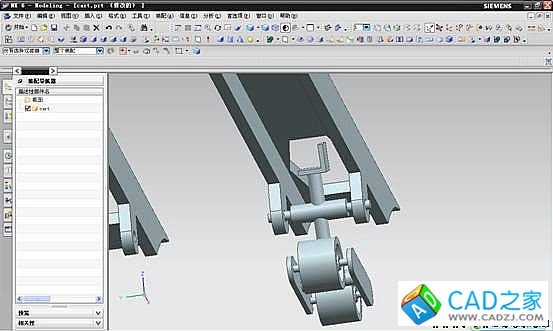

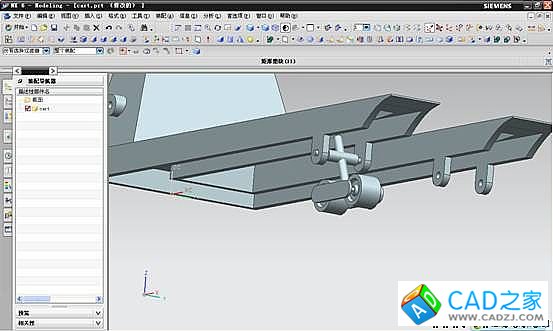

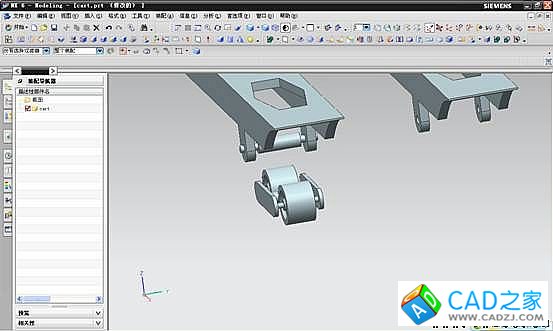

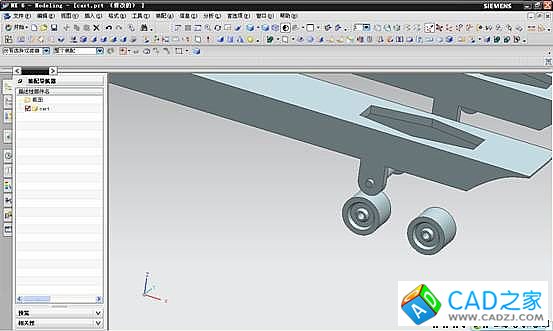

第四步、運用引用幾何體命令（距離40）建立另一個從動輪，見下圖。
第五步、通過拉伸（對稱值，12）建立從動輪的連接軸，見下圖。
第六步、通過拉伸（拉伸距離2）建立從動輪的側翼護板，見下圖。

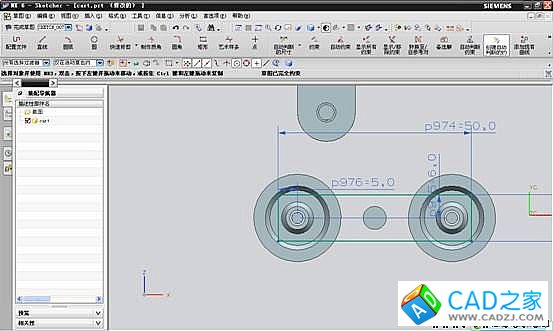

第七步、對從動輪的側翼護板進行鏡像及邊倒圓（半徑6）處理，見下圖。

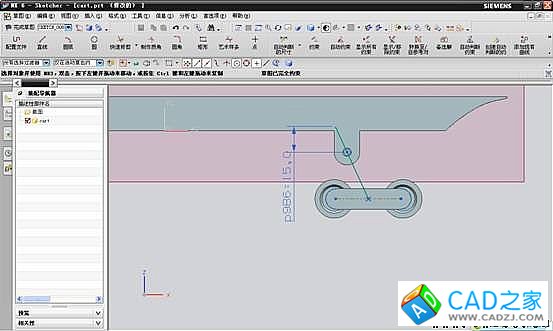

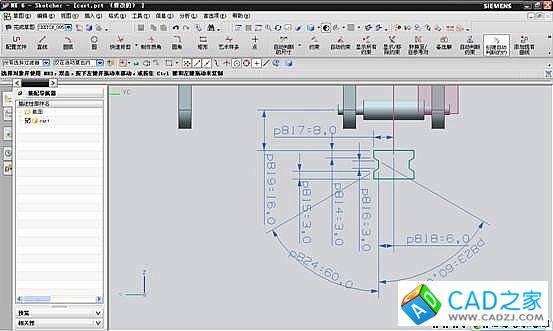

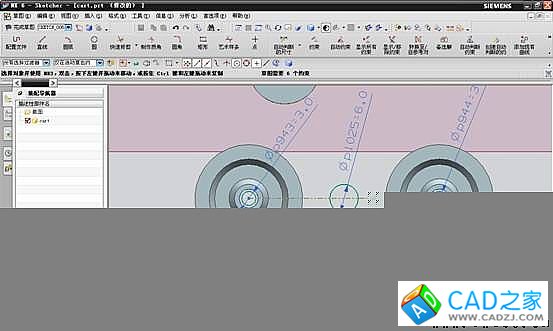

第八步、通過草圖及管道（外徑6）建立從動輪的連接軸，見下圖。
第九步、通過拉伸（厚度2）建立連接軸端特征，見下圖。
