香皂盒設計教程

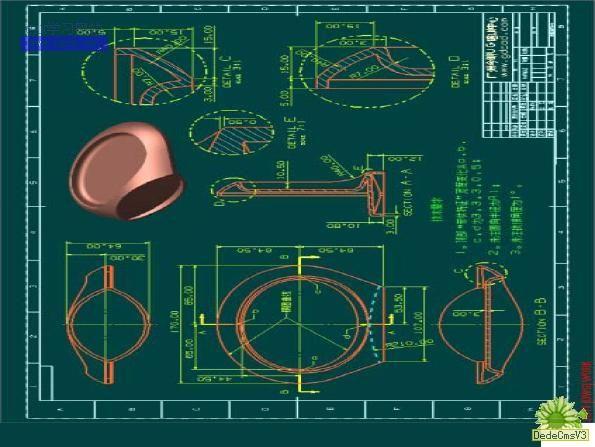

..香皂盒的二維工程圖


..香皂盒的3D效果圖




..目的

..培訓學員看圖讀圖、作3D模型的能力；

..培訓學員使用相關性參數化設計的技巧；

..培訓學員的優化設計思路；

..加強和提高草圖設計的應用能力；掌握橢圓曲線的全約束、草圖之間的
相關性約束技巧；

..學習多邊界曲面的處理技巧和方法；

..掌握從片體到實體的方法。

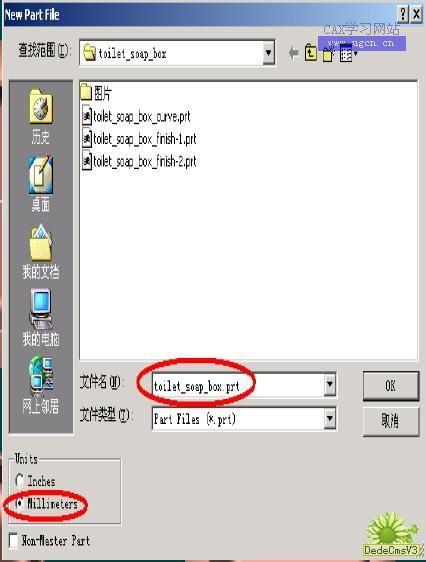

..建立新文件

..不能在中文目錄下創建，不能取中文名稱



..建立零件關鍵變量

..假設香皂的長度（l）為120mm、寬度（w）為80mm

..假設香皂盒的長寬尺寸比香皂（單邊）大25mm



..作固定基準：61層為工作層，生成絕對坐標系的基準平面和基準軸

..在建模的開始生成3個固定基準平面和3個基準軸是相關參數化建模的良
好習慣



..作相關基準：62層為工作層，按圖片中依次作出3個相關基準平面


#p#分頁標題#e#

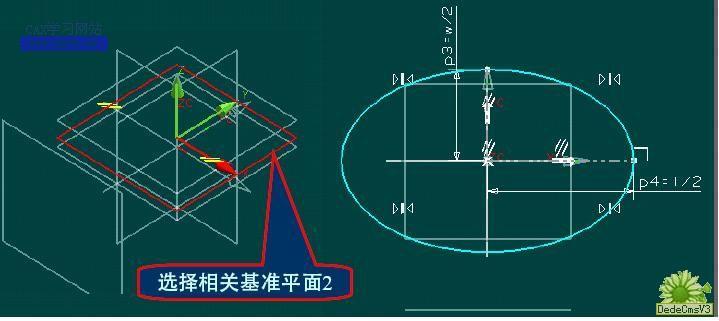

..作香皂的俯視圖輪廓曲線：21層為工作層，放置面為相關基準平面2

..橢圓曲線有5個自由度，通常作互相垂直的兩條直線并定義作為橢圓的長
短軸半徑，為了約束其旋轉，可施加長軸或短軸與橢圓垂直。這里作1/4
橢圓再關于軸對稱得到香皂的全橢圓輪廓曲線。

..用變量約束香皂的輪廓尺寸，更方便后續變更零件。

..使草圖成為全約束狀態是進行草圖和相關參數化設計良好的習慣。

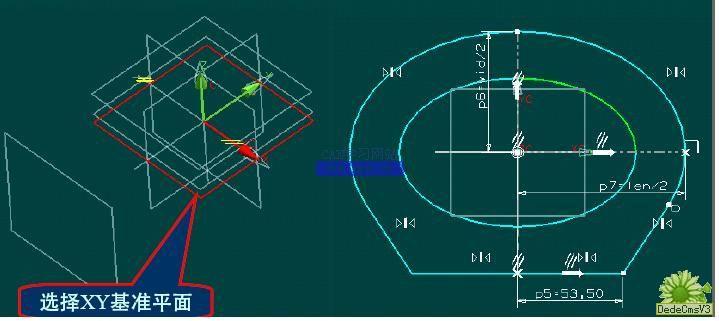

..作香皂盒俯視圖輪廓曲線：22層為工作層，放置面為XY基準平面

..這里作出右半部分再關于Y軸對稱得到香皂盒的整個俯視圖輪廓曲線。

..用變量約束香皂的輪廓尺寸。



..作香皂盒的固定端面輪廓曲線：23層為工作層，放置面為相關基準平面1

選擇相關基準平面1

..這里作出右半部分再關于軸對稱得到整個端面輪廓曲線。

..用戶可根據零件設計要求可設置變量約束香皂的輪廓尺寸。



..作香皂盒的側視圖輪廓曲線：24層為工作層，放置面為YZ基準平面

YZ基準平面

..用戶可根據零件設計要求可設置變量約束香皂的輪廓尺寸。



..作香皂盒的截面輪廓曲線：25層為工作層，放置面為ZX基準平面

選擇ZX基準平面

..使用“相關點”捕捉草圖之間的相關性。

..作香皂盒的頂部輪廓曲線：26層為工作層，放置面為相關基準平面2

相關基準平面2



..編輯曲線的弧長生成一條相關曲線：41層為工作層，22、23層為可選層

..選擇Edit ..Curve ..Arc Length。


得到洋紅色曲線
選擇此端

..將曲線圖層改變為41層

..選擇Format ..Move to Layer

選擇此段曲線



..作橋接曲線：41層為工作層，22、23層為可選層，其他層不可見

..選擇Insert ..Curve From Curves ..Bridge。

得到紅色曲線

選擇此端選擇此端

..作復合投影曲線：41層為工作層，24、26層為可選層，其他層不可見

..選擇Insert ..Curve From Curves ..Combined Projection。

選擇此段曲線

得到紅色曲線



..作拉伸曲面：81層為工作層，24層為可選層，其他層不可見

..選擇Insert ..Feature Design ..Extrude。

..此拉伸面既用作約束輔助作用，將來也用作頂部的“帶狀”特征面。

選擇此段曲線

得到黃色曲面



..作拉伸曲面：81層為工作層，22、24、41層為可選層，其他層不可見

..選擇Insert ..Mesh Surface ..Through Curve Mesh。 #p#分頁標題#e#

..約束剖面線串與拉伸面相切。

得到紅色曲面

剖面線串
主線串主線串
剖面線串

..作輔助修剪曲線：27層為工作層，22、26、41、61層為可選層，其他層不可見

..此草圖曲線用來修剪網格曲面。

XY基準平面

相關點約束

..修剪網格曲面：81層為工作層，27層為可選層，其他層不可見

..選擇Insert ..Trim ..Trimmed Sheet。

去掉此部分



..作網格曲面：81層為工作層，22、23層為可選層，其他層不可見

第2條主線串

第2條剖面線串

..選擇Insert ..Mesh Surface ..Through Curve Mesh 。
..約束第2條主線串和剖面線串與第1個網格面相切。
得到紅色曲面

..作偏置曲線：42層為工作層，26層為可選層，其他層不可見

..選擇Insert ..Curve From Curves ..Offset。

得到紅色曲面
=3=3=0.5

..修剪拉伸曲面：81層為工作層，42層為可選層，其他層不可見

..選擇Insert ..Trim ..Trimmed Sheet。

得到紅色曲面



..修剪拉伸曲面：43層為工作層，21層為可選層，其他層不可見

..選擇Insert ..Curve From Curves ..Offset。

得到紅色曲線

..作過曲線面：81層為工作層，42層為可選層，其他層不可見

..選擇Insert ..Mesh Surface ..Through Curve。

得到紅色曲面



..縫合曲面：81層為工作層，其他層為不可見，其他層不可見

..選擇Insert ..Combine Bodies ..Sew。

..注意縫合后曲面之間的邊緣不能高亮顯示為系統顏色。



..鏡像片體：81層為工作層，其他層為不可見

..選擇Insert ..Associative Copy ..Instance。

得到另一半片體



..作邊界平面：81層為工作層，其他層為不可見

..選擇Insert ..Surface ..Bounded Plane。

得到紅色曲面



..縫合片體：81層為工作層，其他層為不可見

..選擇Insert ..Combine Bodies ..Sew。

..左右兩半片體之間的邊緣不能高亮顯示為系統顏色。



..作草圖：28層為工作層，61、62層為可選層，其他層不可見

..約束圓弧的長度隨著香皂盒的度的變化而變化

選擇XY基準平面



..作拉伸面：82層為工作層，23、28層為可選層，其他層不可見

..選擇Insert ..Feature Design ..Extrude。

..起始拉伸距離=終止拉伸距離離，且必須大于p9-p10=34mm



..作拉伸體：1層為工作層，23層為可選層，其他層不可見

..選擇Insert ..Feature Design ..Extrude。

..按圖所示，起始距離>10.8mm，終止距離=0



..修剪拉伸體：1層為工作層，82層為可選層，其他層不可見

..選擇Insert ..Trim ..Trim。



..提取拉伸體：2層為工作層，1層為可選層，其他層不可見

..選擇Insert ..Associative Copy ..Extract。

..注意提取前要改變工作圖層，以方便以后操作



..作拉伸體：1層為工作層，22層為可選層，其他層不可見

..選擇Insert ..Feature Design ..Extrude。



..實體相加：1層為工作層，其他層不可見

..選擇Insert ..Combine Body ..Unite。

目標體

工具體



..修剪實體：1層為工作層，81層為可選層，其他層不可見

..選擇Insert ..Trim ..Trim。



..偏置實體表面：1層為工作層，其他層不可見

..選擇Insert ..Offset/Scale ..Offset Face。

..圖中所示的背面（端平面）無須偏置



..減實體：1層為工作層，2層為可選層

..選擇Insert ..Combine Body ..Subtract。

目標體

提取體為工具體



..作邊緣倒圓：1層為工作層，其他層不可見 #p#分頁標題#e#

..選擇Insert ..Detail Feature ..Edge Blend。



..挖空實體：1層為工作層，其他層不可見

..選擇Insert ..Offset/Scale ..Hollow



..作邊緣倒圓：1層為工作層，其他層不可見

..選擇Insert ..Detail Feature ..Edge Blend。
