UG使用曲線修剪曲面的詳細圖文教程

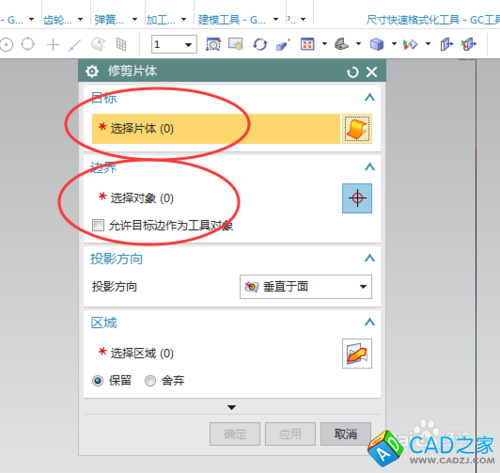

其對話框中，有目標體（要修剪的曲面），邊界（曲線或者是平面）

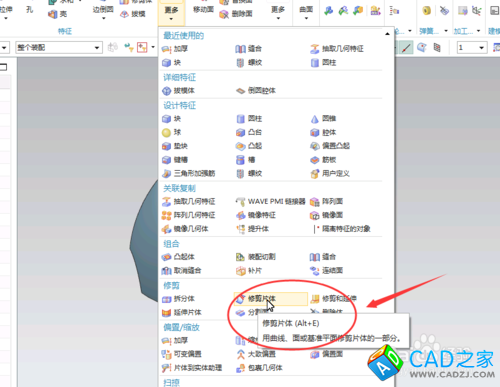

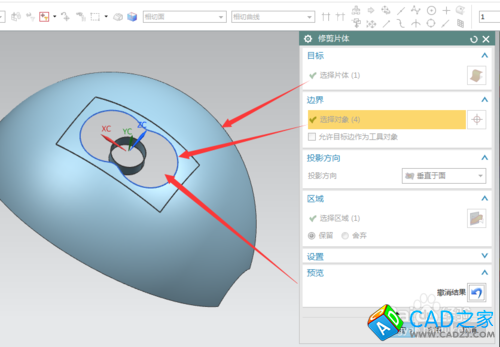

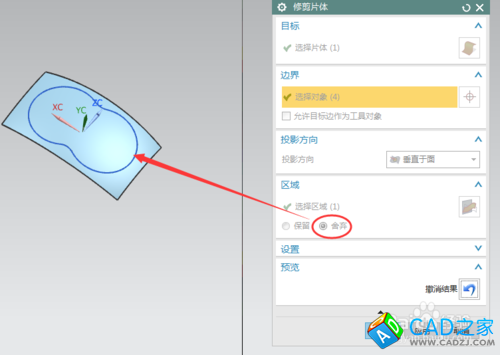

打開上一節創建的片體，在進入到修剪片體后，如下圖依次選擇；通過切換選擇區域中的舍棄與保留，來選擇需要保留的部分；

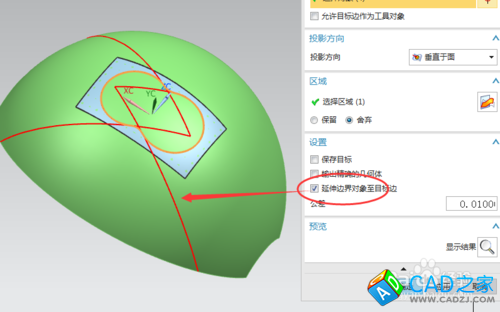

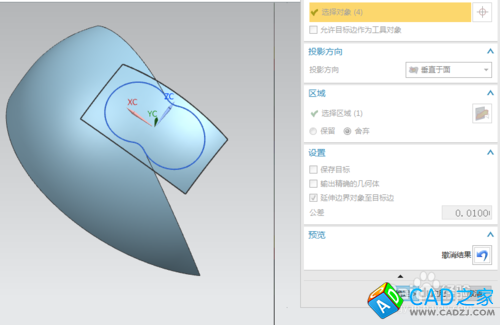

點開設置下的延伸邊界對象到目標邊，其選擇效果如圖，，修剪效果如圖2

修剪片體的邊界除了可以使用曲線外，還可以使用基準平面，如下圖先創建一個基準平面；

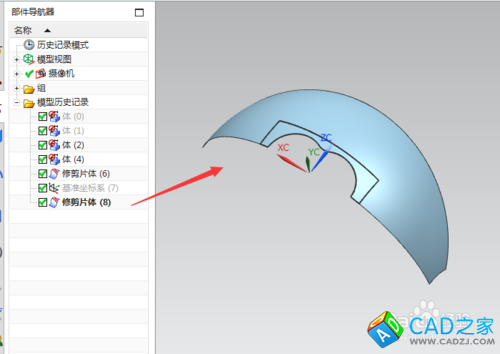

選中要修剪的曲面，然后選中基準面；（圖1示），最終修剪的結果如圖2；
