SolidWorks工程圖經常需要轉換成DWG格式的圖紙，以便于和供應商或者客戶交流，但是如果只是使用單純的另存命令，經常會有亂碼出現，而且顏色單一、線型也不符合要求等情況出現。在SolidWorks2009格式的工程圖可以在轉換DWG格式的時，映射字體、線型、及顏色，使用映射的方法可以最大程度的減少亂碼現象，并保留線型和顏色及圖層。具體過程如下：
    1：字體映射
       進入SolidWorks的安裝目錄：進入SolidWorksData  打開drawfontmap.txt
    如默認的solidWorks的圖紙標注的字體為 Arail  需要在AutoCAD中，為宋體，則如下：
    宋體     Arial    0.97
    請檢查一下你們SolidWorks出的工程圖，把所有用到的字體都做一個映射，即使是同樣的字體，如SW工程圖中的宋體  Autocad也是宋體 ，也要在文件中寫上  宋體   宋體  0.97

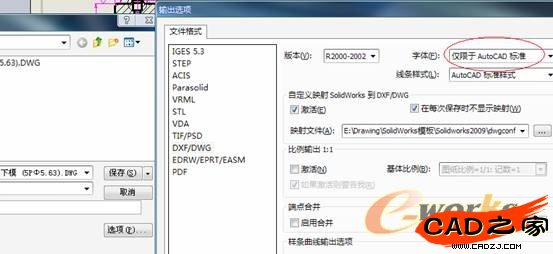

    要想使用字體映射，請保證下圖的選項被選中。


    2：線型、顏色 映射：
    在另存DWG格式時，點選項并在自定義映射時選擇："激活"


    選中后，點保存，會彈出以下的對話框：


    在以上的對話框中定義線條樣式。
    如果沒有此方面的需求，可以不定義，將激活取消即可，如果需要映射，則設置完成后，點保存映射文件，定義一個路徑。然后確定。
    如果不想每次都彈出上面的對話款，請在定義好后，選擇在每次保存時不顯示映射。




    通過這以上兩種方法，我們可以定義solidworks文件輸出時的字體及線型。

    實例演示：

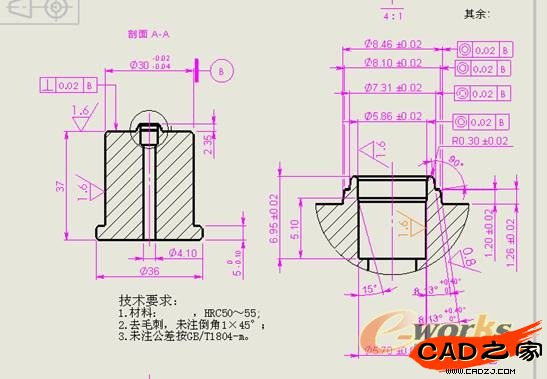

    上圖的工程圖有兩種字體 Arial 及宋體
    字體文件映射：


    線型及顏色映射用默認著。

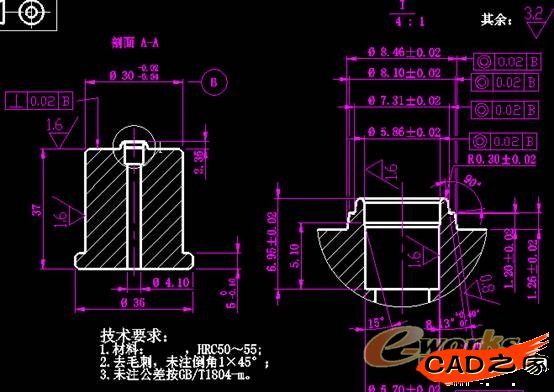

    DWG效果如下：


    SolidWorks圖紙里面的所有字體在DWG圖紙中都已經映射成宋體了。

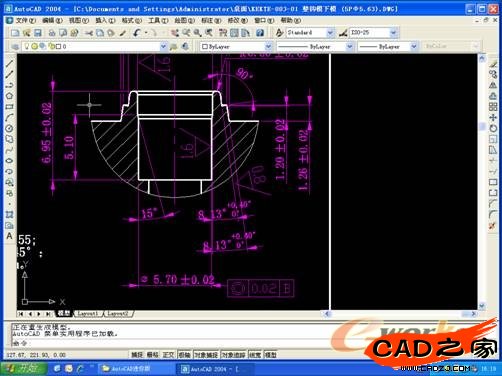

    使用AutoCAD打開的效果如下：（字體、顏色、線條均已改變）
