副標題#e#     1引言

    SolidWorks作為一種三維實體設計軟件，其友好的用戶界面.大眾化的運行環境使它成為比較流行的設計軟件之一。使用SolidWorks使得三維零件實體造型、復雜裝配體和生成常用工程視圖等變得非常的方便，同時SolidWorks提供了免費的開發工具API(Appliation Progran Interface，應用程序接口)函數，這些API函數是Solidworks的OLE或COM接口，用戶可以利用支持OLE ( Object Linking and Embedding，對象的鏈接與嵌人)和COM( Component Ohject Mudel，組件對象模型)的VB或VC語言對Solidwork。進行二次開發，建立適合自己的專用應用方案。

    在產品設計過程中工程圖是生產、制造機器等的重要依據，它不僅體現著設計結果，而且也是指導生產的參考依據。工程圖方便了設計人員之間的交流，而且在一定程度上可以提高工作效率，但是在SolidWorks中從模型直接生成的工程圖中所標注的尺寸、字體及注釋有些是不符合人們的習慣的，因此可以利用二次開發技術實現由零件圖到工程圖的轉換，并對工程圖的屬性進行必要的修改，使其符合用戶的專有需要。

    本文詳細地介紹了利用VB對SolidWork，進行二次開發完成漸開線齒輪的工程圖及其尺寸標注的過程，可以為其它復雜零件及裝配體等工程圖的轉換提供一定的參考。

    2由VB6.0對Solidworks的二次開發

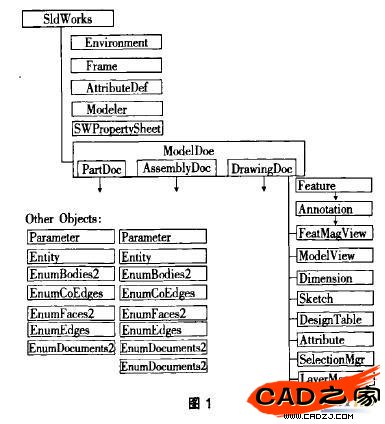

    SolidWorks API是樹型層次結構如圖I所示，SolidWorks是根目錄對象類，位于應用程序的底層，它包括ModelDx , Environment , Frame , AttributeDef , Modeler , SWPtopertySheet，它是訪問SolidWorks API所有對象的人口程序，它能直接或間接地訪問SolidWorks API中的所有其他對象。接口對SolidWorks API的調用實行逐級尋訪，即先調用能實現所需功能的對象的父對象，然后調用與父對象相關的子對象，如果子對象所封裝的屬性和方法不能實現所需要的功能，則繼續調用該子對象的下級子對象，如此逐級遍歷，直到結束，如果對SolidWorks API對象進行跨級調用，程序會出錯。


    在本文中用到的對象有生成標準三視圖并實現標注等功能的DrawingDoc對象，用于設置尺寸標注和公差標注的Dimension對象。
