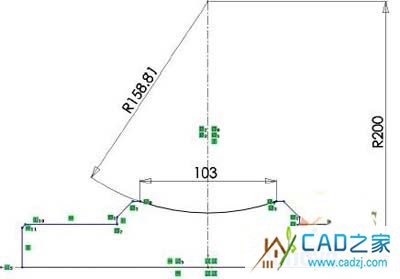

1. 繪制渦輪的外輪廓：

　　1) 以前視基準面為草繪平面開始繪制草圖;

　　2) 以草圖原點為起點繪制中心線A1;

　　3) 繪制圓弧，圓弧圓心在中心線上，圓弧兩端端點以中心線A1對稱;

　　4) 通過原點畫一條水平中心線，這個中心線作為草圖旋轉實體的中心線;

　　5) 繪制渦輪其他邊線。

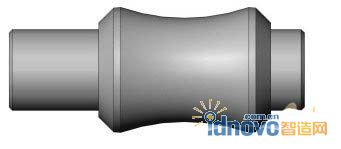

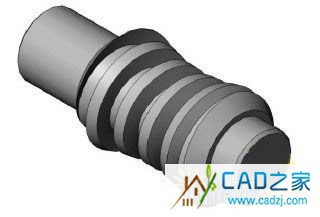

　　2. 旋轉實體

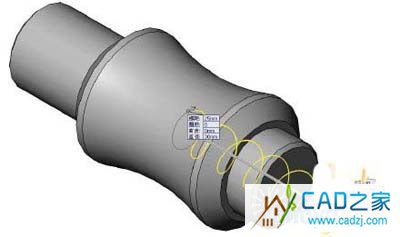

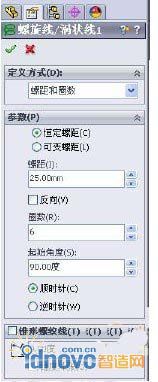

　　3. 在右視基準面上繪制以原點為圓心直徑為30mm的圓，以這個圓繪制螺旋線(菜單—插入—曲線—螺紋線/渦狀線);

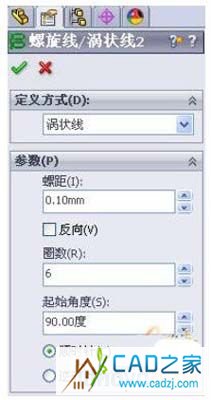

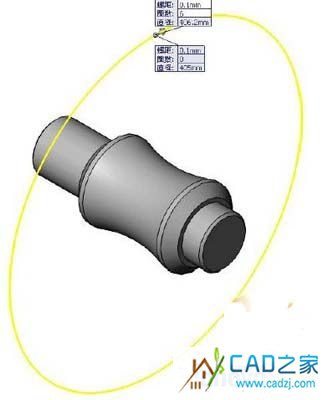

　　4. 同樣以右視基準面為草繪平面，繪制以原點為圓心直徑為405mm的圓，并以此圓繪制渦狀線(菜單——插入——曲線——螺紋線/渦狀線);

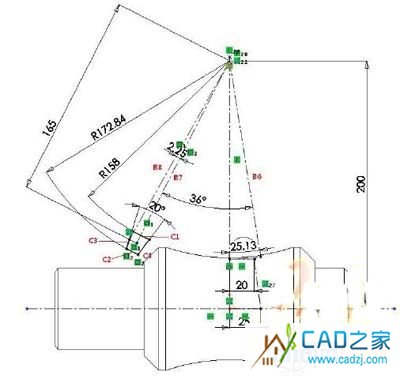

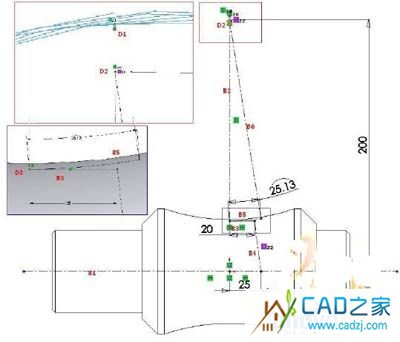

　　5. 繪制蝸桿螺牙輪廓“草圖3”

　　1) 以前視基準面為草繪平面繪制草圖，隱藏螺旋線;

　　2) 繪制水平中心線B1穿過原點;

　　3) 畫點D1，選擇點D1與渦狀線添加幾何關系——穿透(在選擇渦狀線的時候選擇靠近渦狀線下端)，隱藏渦狀線;

　　4) 繪制豎直中心線B2穿過點D1，標注此中心線的上端點D2到B2的豎直距離為200mm。此時請點擊中心線B2，查看B2與原點(或D1)是否有重合的幾何關系，如果有，刪除此幾何關系;

　　5) 以D2為圓心，以點D3為起點向右繪制水平中心線B3，長度為20mm;

　　6) 以B3右端點為起點繪制中心線B4，B4的另一端點在B1上，選擇B4與點D2添加幾何關系——重合，標注原點與B4下端點的距離為25，此時草圖完全定義;

　　7) 以D3為起點繪制與B3相切的圓弧，標注弧長為25.13mm(點擊智能尺寸——選擇圓弧兩端點——選擇圓弧線)，點擊圓弧選擇“作為構造線”，使之變為構造線B5;

　　8) 連接D2與B5右端點繪制中心線B6;

　　9) 以D2為起點繪制中心線B7，B7與B6 成36°，B7長度為165;

　　10) 以D2為起點在B7左端繪制中心線B8，B8與B7成2.25°;

　　11) 以D2為圓心繪制半徑為158的圓弧線C1，C1的一端點落于B8上，兩端點相對于B7對稱;

　　12) 以D2為圓心繪制半徑為172.84的圓弧線C2，C2的兩端點相對于B7對稱;

　　13) 連接C1 C2同端的兩個端點繪制直線C3 C4，C3與C4成20°，此時，草圖完全定義;

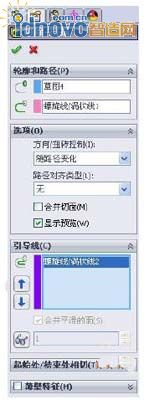

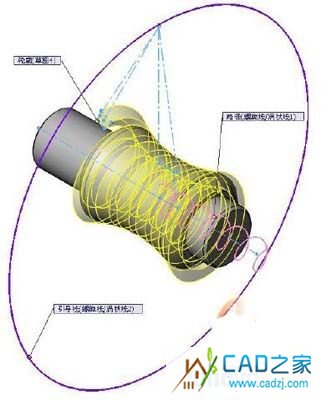

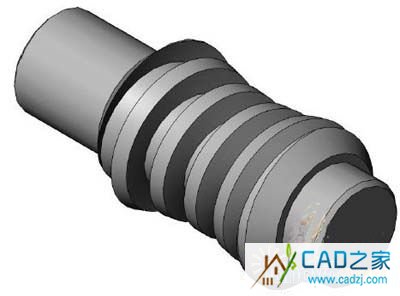

　　6. 點擊掃描切除命令，選擇“草圖3”為輪廓，螺旋線為路徑，添加渦狀線為引導線，點擊確定。
