副標題#e#    1挖掘裝載機鏟斗的三維建模

    (1)挖掘裝載機鏟斗的組成

    挖掘裝載機鏟斗部件是由動臂、連桿、鏟斗零件組成，它是一個連桿機構，各個桿件的長度尺寸將直接影響該部件中鏟斗的運動軌跡(即工作性能)，而各個桿件的橫截面尺寸將直接影響該部件的承載能力。

    (2)挖掘裝載機鏟斗部件的三維建模

    運用三維設計軟件Solidworks，通過拉伸〔Extrude) ,旋轉(Revolve )、切割(Cut)和抽殼(Shell)，放樣(Loft.)，掃描(Sweep)等三維特征造型功能.將挖掘裝載機鏟斗部件的各個零件創建成三維模型。再根據各零件模型的隸屬關系裝配成如圖1所示的挖掘裝載機鏟斗部件的裝配體三維模型。


    2挖掘裝載機鏟斗部件的有限元分析

    內嵌在三維設計軟件Solidworks中的有限元分析系統Cosmos/Works是當今工程界較好的有限元分析軟件之一，其能非常迅速地實現對大規模的復雜設計的分析和驗證，并獲得修正和優化設計所需的信息。

    在此，通過對挖掘裝載機鏟斗部件進行有限元分析和研究，求出其在工作受載狀態下的應力分布情況，并計算出其失效的部位，然后對應力集中及失效區域進行局部加強處理，以保證結構的強度和剛度，提高挖掘裝載機的掘起力、下挖力和整體式車架的可靠性，確保整機的工作性能。

    2.1挖掘裝載機鏟斗部件的載荷及約束分析

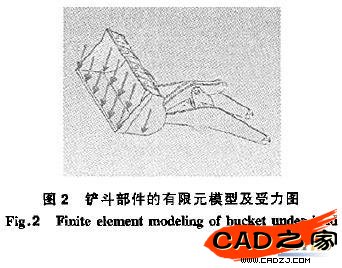

    建立挖掘裝載機鏟斗部件的Solidworks三維模型以后.根據設計的要求來檢驗設計的強度，首先，在保證動臂、連桿、鏟斗等零件幾何精度的前提下，對三維模型作如下簡化:將一些小的特征進行壓縮，如倒角、圓角以及小孔等;壓縮掉一些不影響整體結構性能的零件，如螺栓、螺母等;根據其工作要求確定工作載荷為 100 kN，其約束為動臂固定在機架上。簡化后的三維模型如圖2所示。

    2.2挖掘裝載機鏟斗部件的有限元分析方法

    Cosmos/Works提供了5種有限元分析方法:(1)靜力分析(Static Analysis) ; (2)頻率分析(Frequency Analysis) ; (3 )彎矩分析(Buckling Analysis);(4)熱分析(Thermal Analysis);(5)優化設計分析(Optimization Analysis);根據挖掘裝載機鏟斗部件應力分析的需要，在此采用靜力分析法。
