SolidWorks基礎教程：曲線造型2-分割線

分割線

    通過分割線可將草圖投影到曲面或平面。它可以將所選的面分割為多個分離的面，也可將草圖投影到曲面實體。另外也可以通過下述工具來生成分割線：

    投影：將一條草圖直線投影到一表面上。

    側影輪廓線：在一個圓柱形零件上生成一條分割線。

    交叉：以交叉實體、曲面、面、基準面、或曲面樣條曲線分割面。

    如果要生成分割線，其具體操作步驟如下：

    （1）首先利用草圖繪制工具繪制一條要投影為分割線的線。

    （2）單擊“曲線”工具欄上的“分割線”按鈕，或選擇菜單欄中的“插入”|“曲線”|“分割線”命令，此時會出現如圖4所示的“分割線”PropertyManager設計樹，分割線一共有三種類型，現分別介紹如下：


圖4  “分割線”設計樹

    （3）如果選擇“輪廓”會出現如圖5所示的“選擇”面板，在“拔模方向”下，通過在“分割線”FeatureManager設計樹或圖形區域內選擇一個通過模型輪廓（外邊線）投影的基準面。


圖5  “選擇”面板

    （4）在“要分割的面” 下，選擇一個或多個要分割的面。面不能是平面，得到效果如圖6

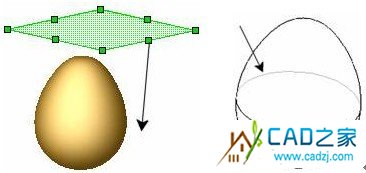

圖6  生成輪廓分割線

    （5）選擇“反向”復選框可以以相反方向反轉拔模方向。設定角度可以從制造角度考慮生成拔模角度（通常用于熱壓成形包裝）。

（6）如果選擇“投影”，會出現如圖7所示的“選擇”面板，單擊“要投影的草圖”框，然后在彈出的FeatureManager設計樹中或圖形區域內選擇繪制的直線。


圖7  “選擇”面板


    （7）單擊“要分割的面”方框，選擇一個或多個要分割的面。注意面不能是平面。

    （8）選擇“單向”復選框只以一個方向投影分割線。如果需要，可選擇“反向”復選框以反向投影分割線，此時即可生成如圖8所示的分割線。

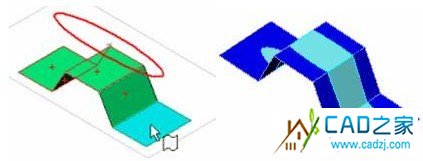

      圖8  生成投影直線

    （9）如果選擇“交叉點”，會出現如圖9所示的“選擇”面板與“曲面分割選項”面板，在“分割實體/面/基準面” 中選擇分割工具（交叉實體、曲面、面、基準面、或曲面樣條曲線）。


圖9  “選擇”與“曲面分割選項”面板

    （10）在“要分割的面/實體” 中單擊選擇要分割的目標面或?qū)嶓w。

    另外，對“曲面分割”選項說明如下：

    分割所有：即分割穿越曲面上的所有可能區域。

    自然：即分割遵循曲面的形狀。

    線性：即分割遵循線性方向。

    （11）單擊（確定）按鈕，即可生成如圖10所示的分割線。
