Solidworks是美國Solidworks公司基于Windows平臺開發的著名的全參數化三維實體造型軟件，它具有強大的零件設計、鈑金設計、管理設計、繪制二維工程圖、支持異地協同工作等功能，它可以實現由三維實體造型向二維工程圖的轉化，能夠使零件設計、裝配設計和工程圖保持時刻的全相關和同步。同時solidworks具有良好的開放性和兼容性。它不僅可以向下兼容二維AutoGAD，使得以前采用AutoCAD軟件進行的設計得以繼續使用和轉化，同時還可以與許多其它專業軟件(如有限元分析軟件Ansys、數據加工軟件Camworks、數據管理系統SmarTeams、三維實體設計軟件UG、Pro/E等)無縫集成為功能十分強大的CAD/GAE/CAM/PDM系統，完全能勝任大型工程與產品的設計、分析、制造和數據管理。目前，各類用戶不僅在應用Solidworks的強大功能進行各類專業設計，同時也在不斷探索Solidworks的二次開發技術，從而力求擴展Solidworks的功能并使其用戶化、專業化。對此，提供一些值得借鑒的技術。

    1、Solidworks的二次開發接口

    Solidworks的軟件開發商為方便各類用戶對其進行二次開發，提供了API(Application Programming Interface )應用編程接口，它是一個基于OLE Automation的編程接口，此接口為用戶提供了自由、開放、功能完整的開發工具，其中包含了數以百計的功能函數，這些函數提供了程序員直接訪問Solidworks的能力。API中的函數可以被Visual Basic,C/C++  ,VBA或者是Solidworks宏文件以及其它支持OLE的開發程序調用，從而可以擴展Solidworks的功能。本文主要介紹的是采用支持ActiveX技術的面向對象的編程語言Visual Basic 6. 0對Solidworks進行二次開發的基本原理和方法。

    2、ActiveX Automation技術與Solidworks的對象層次結構

    當今多數軟件開發商為了使自己的軟件能與其它軟件連接，都把軟件升發成共有支待ActiveX  Automation的功能，Solidworks也不例外。Solidworks的二次開發工具通過使用ActiveX Automation技術，使用戶反映速地自定義或自動Solidworks操作，使用這些工具可以修改或增加一些標準的命令，以使Solidworks能夠適應用戶的要求，還可以減少很多重復性的工作，從而節省時問，提高工作效率和設計質量。

    (1)ActiveX Automation技術ActiveX Automation是Microsoft公司提出的一個基于COM ( Componet Object Model，組件對象模型)的技術標準，是以前的OLI(Object Linking and Embeding, 對象連接與嵌人)技術的更高層次的發展，其宗旨是在windows系統的統-管理下，協同不同的應用程序，準許這些應用程序之間相互溝通、相互控制。每個應用程序可以決定自己的哪些信息可暴露出來。這些暴露出來的信息、可以被其它應用程序操縱。這個暴露信息的程序稱為服務程序(Server)，而操縱這些服務程序的程序成為客戶程序( Client) ，ActiveX Automation技術通過兩個程序問安排對話，達到一個程序控制另一個程序的目的，但這種對話不是雙向的，對話雙方也不是平等的。、客戶程序是開始要求對話的應用程序，服務程序是響應客戶程序的應用程序。ActiveX Automation的代碼在客戶程序土運行，而這些代碼所控制的動作由服務程序來執行〔在這里將Solidworks理解為一個服務程序，而作為二次開發工具的VB程序作為客戶程序，它們之間是服務器與客戶的關系。用戶只要在VB仁進行操作，VB就將驅動Solidworks完成相應的工作。

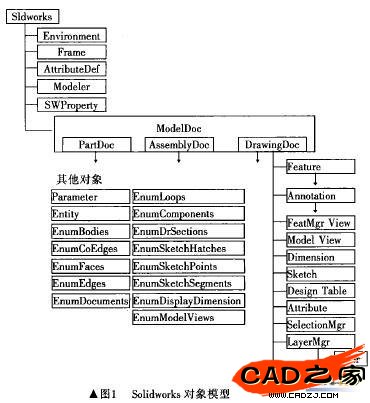

    (2) Solidworks的付象層次結構ActiveX  Automation的實質就是利用客戶程序去控制服務程序的對象、方法和屬性，實現某種功能。也就是說，Solidworks必須將全部ActiveX對象暴露給VB才能實現二者的通信。這樣，VB就可以像使用自身的對象一樣來操縱Solidworks暴露給它的對象。對象是服務器程序簡單而抽象的代表，對象之間一般通過被稱為對象模型或者對象層次結構的形式互相聯系。不骨是用何種編程語言對Solidworks進行外部開發或在其內部進行開發，都是通過調用Solidworks的對象體系結構來進行的。Solidworks的API編程接口封裝了所有的ActiveX對象供編程使用。Solidworks的對象層次結構可以描述為自上而下的樹型結構模型(如圖1所示)。最底層的根對象是S1dWorks對象，其它對象都是它的子對象。其中的父對象與子對象之間的關系并不是繼承關系，而是包含關系。也就是說如果VB要與Solidworks的一個特定對象通訊，必須先從solidworks對象對其子對象進行遍歷，直到找到該特定的對象。另外說明一點，本文所提供的Solidworks對象表是所有Solidworks ActiveX對象的總括，其中的箭頭符號表示該對象下面還包含子對象，限于篇幅，此處未全部一一列出。

    3、具體開發方法

    鈑金下面用參數化繪制擋圈零件的簡單程序實例說明如何利用VB對Solidworks進行二次開發(其中主要是利用尺寸驅動原理，用VB驅動Solidworks根據用戶輸人的參數重新動態生成檔圈模型)。

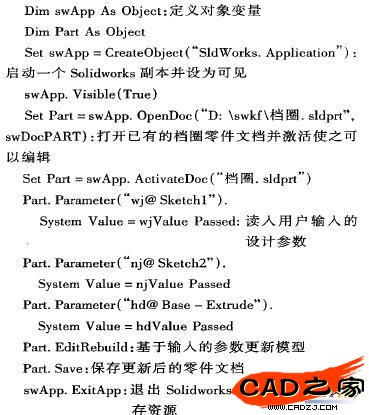

    鈑金首先必須在VB中引入Solidworks的對象庫。具體做法是:啟動VB，新建一個工程后，選擇"Project(工程)-> References(引用)"菜單，在"Avaliable References"(在可使用的對象)中選擇"solidworks 2001Type Library，按"確定"就可以了。然后建立"我的檔圈"人機交互主控界面(如圖2)，其中3個文本框分別用來輸人檔圈外徑、內徑和厚度;"OK"按鈕的功能是實現用VB驅動Solidworks參數化繪制檔圈;"Quit"按鈕的功能是退出程序，停止繪制。以下是參數化繪制檔圈的關鍵代碼及主要功能函數的注釋。

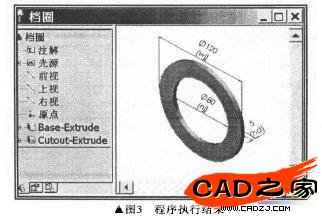

    編譯并執行所有代碼，輸人設計參數，按OK安鈕，即刻啟動Solidworks繪制出用戶需要的任意尺寸的三維檔圈模型(如圖3)。


    當然，對于繪制"檔圈"這樣的標準件程序中應對輸入的參數范圍加以限制，確保其繪圖參數符合國標。此處程序代碼未對這一問題加以處理，重在講解VB與Solidworks的通訊。

    4、結論

        本實例雖然簡單，但它說明了如何利用VB開發Solidworks的方法。重要的是，在此基礎上可以進行其它較為復雜的開發工作，從而開發出適合用戶特定需要的專業化軟件。另外利用面對對象語言VB對Solidworks進行二次開發，可方便地實現與其它圖形軟件的接口(例如與二維CAD軟件AutoCAD的連接，實現二維繪圖與三維造型的結合)，同時，基于ActiveX Automation技術進行軟件開發是當今軟件開發的熱點，本文便是在此背景下，基于該技術對Solidworks進行二次開發的探索，對致力于Solidworks二次開發的人員，具有一定的參考價值。
